《钢结构设计》(门式刚架)课程设计指导书

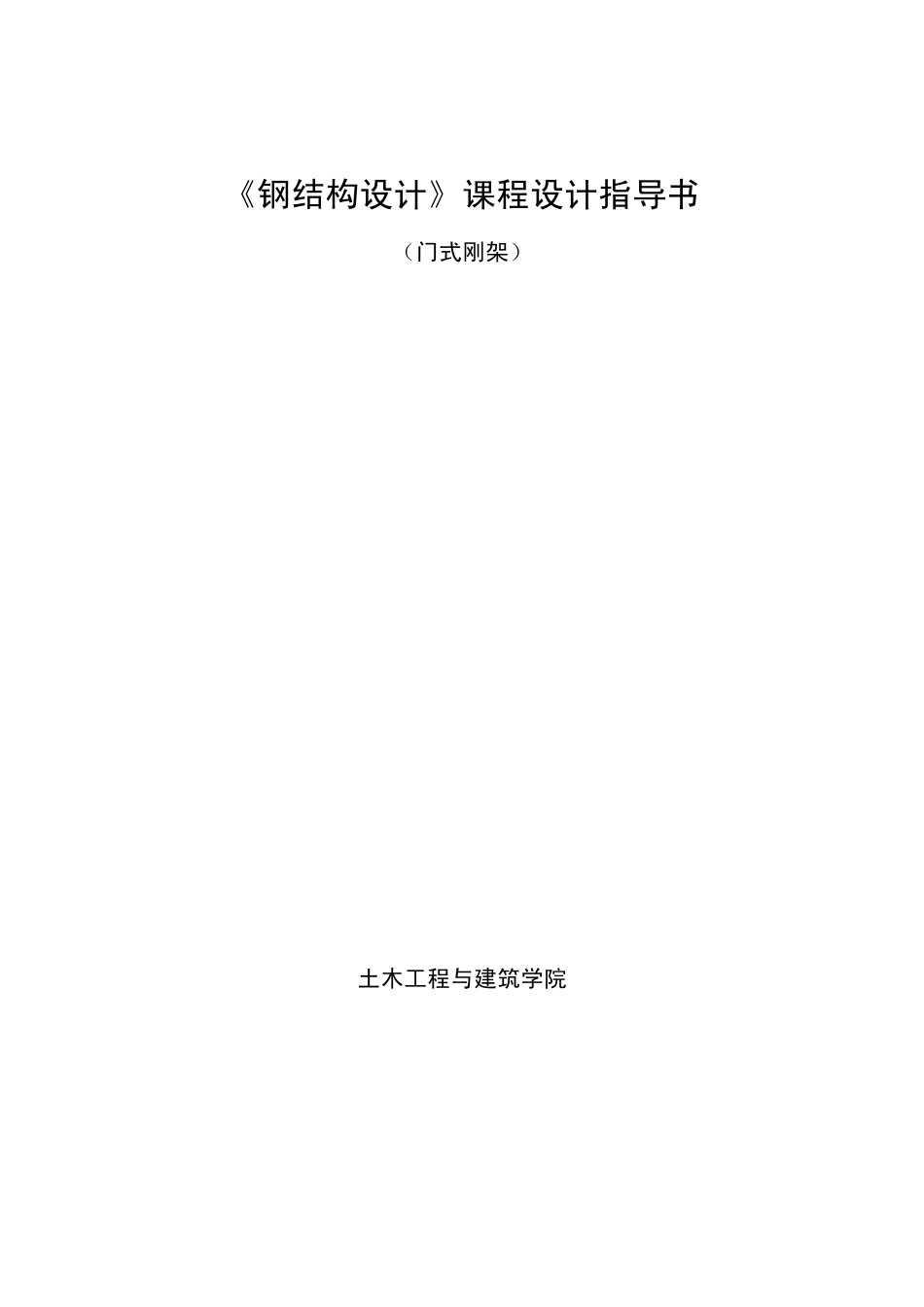

《钢结构设计》(门式刚架)课程设计指导书_第1页
1/9

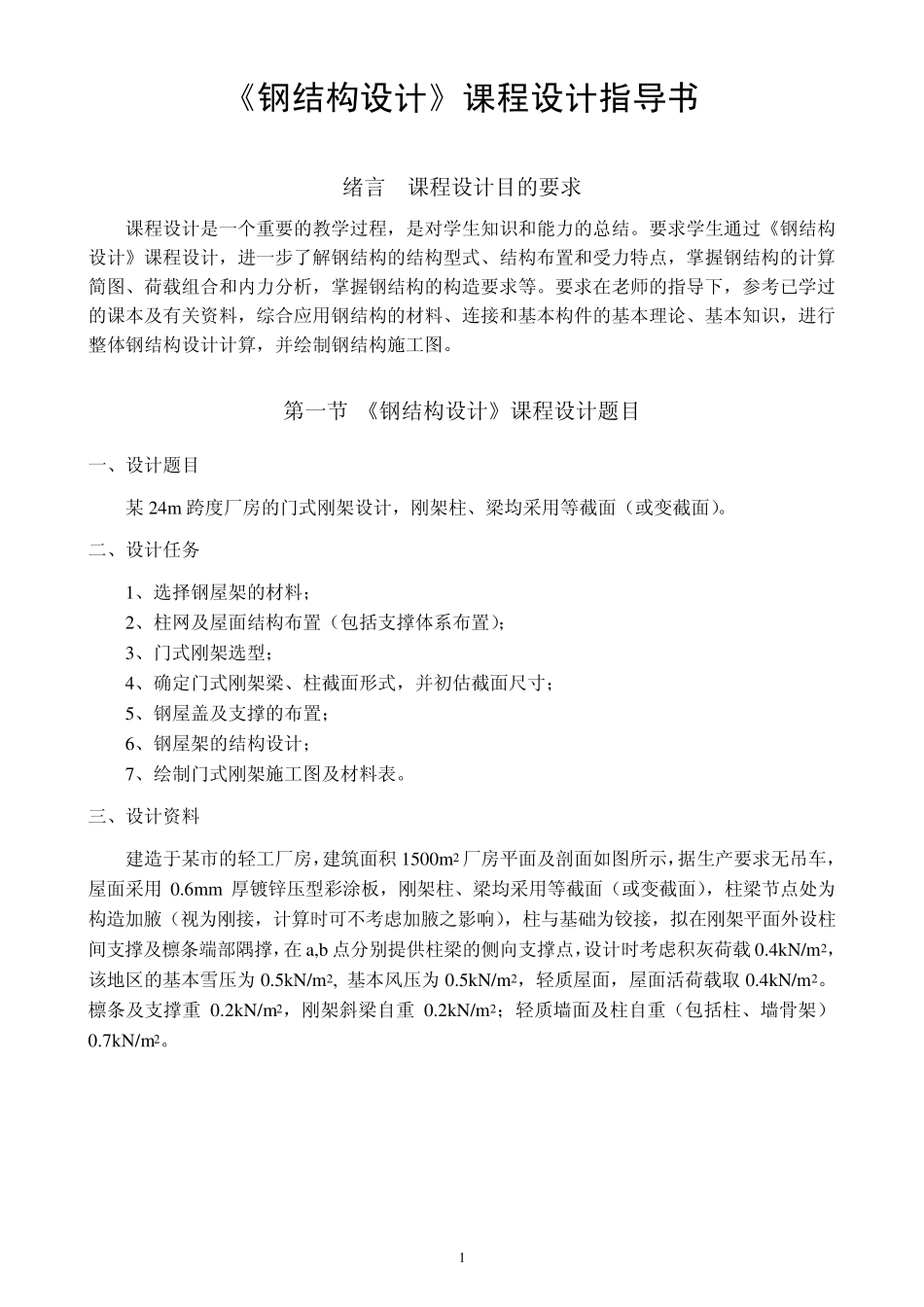

《钢结构设计》(门式刚架)课程设计指导书_第2页
2/9

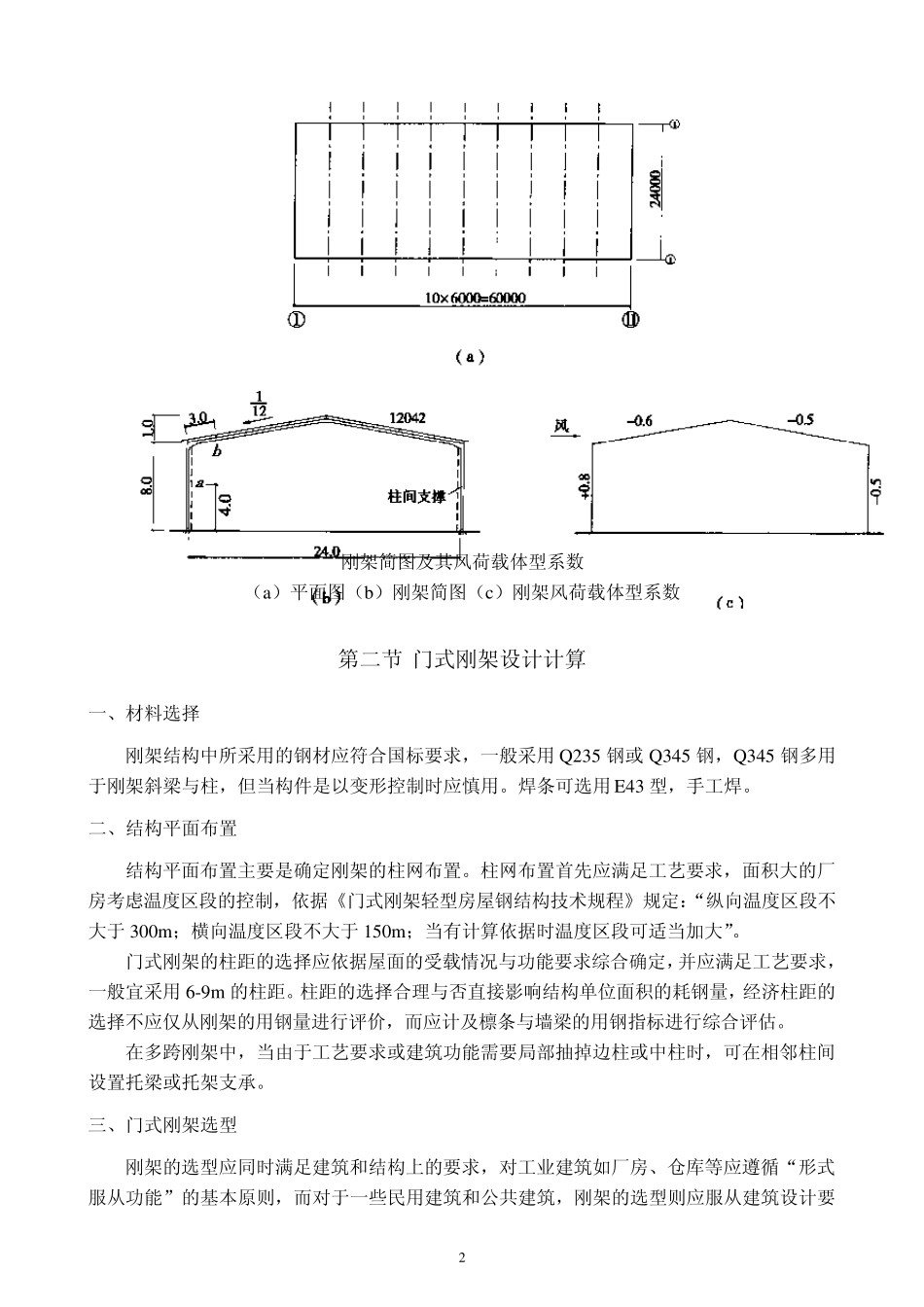

《钢结构设计》(门式刚架)课程设计指导书_第3页
3/9
《钢结构设计》课程设计指导书 (门式刚架) 土木工程与建筑学院 1 《钢结构设计》课程设计指导书 绪言 课程设计目的要求 课程设计是一个重要的教学过程,是对学生知识和能力的总结。要求学生通过《钢结构设计》课程设计,进一步了解钢结构的结构型式、结构布置和受力特点,掌握钢结构的计算简图、荷载组合和内力分析,掌握钢结构的构造要求等。要求在老师的指导下,参考已学过的课本及有关资料,综合应用钢结构的材料、连接和基本构件的基本理论、基本知识,进行整体钢结构设计计算,并绘制钢结构施工图。 第一节 《钢结构设计》课程设计题目 一、设计题目 某 24m 跨度厂房的门式刚架设计,刚架柱、梁均采用等截面(或变截面)。 二、设计任务 1、选择钢屋架的材料; 2、柱网及屋面结构布置(包括支撑体系布置); 3、门式刚架选型; 4、确定门式刚架梁、柱截面形式,并初估截面尺寸; 5、钢屋盖及支撑的布置; 6、钢屋架的结构设计; 7、绘制门式刚架施工图及材料表。 三、设计资料 建造于某市的轻工厂房,建筑面积 1500m 2 厂房平面及剖面如图所示,据生产要求无吊车,屋面采用 0.6m m 厚镀锌压型彩涂板,刚架柱、梁均采用等截面(或变截面),柱梁节点处为构造加腋(视为刚接,计算时可不考虑加腋之影响),柱与基础为铰接,拟在刚架平面外设柱间支撑及檩条端部隅撑,在 a,b 点分别提供柱梁的侧向支撑点,设计时考虑积灰荷载 0.4kN/m 2,该地区的基本雪压为 0.5kN/m 2, 基本风压为 0.5kN/m 2,轻质屋面,屋面活荷载取 0.4kN/m 2。 檩条及支撑重0.2kN/m 2,刚架斜梁自重0.2kN/m 2;轻质墙面及柱自重(包括柱、墙骨架)0.7kN/m 2。 2 刚架简图及其风荷载体型系数 (a)平面图(b)刚架简图(c)刚架风荷载体型系数 第二节 门式刚架设计计算 一、材料选择 刚架结构中所采用的钢材应符合国标要求,一般采用Q235 钢或Q345 钢,Q345 钢多用于刚架斜梁与柱,但当构件是以变形控制时应慎用。焊条可选用E43 型,手工焊。 二、结构平面布置 结构平面布置主要是确定刚架的柱网布置。柱网布置首先应满足工艺要求,面积大的厂房考虑温度区段的控制,依据《门式刚架轻型房屋钢结构技术规程》规定:“纵向温度区段不大于300m ;横向温度区段不大于150m ;当有计算依据时温度区段可适当加大”。 门式刚架的柱距的选择应依据屋面的受载情况与功能要求综合确定,并应满足工艺要求,一般宜采用6-9m ...
