《集成电路原理及应用》课后答案

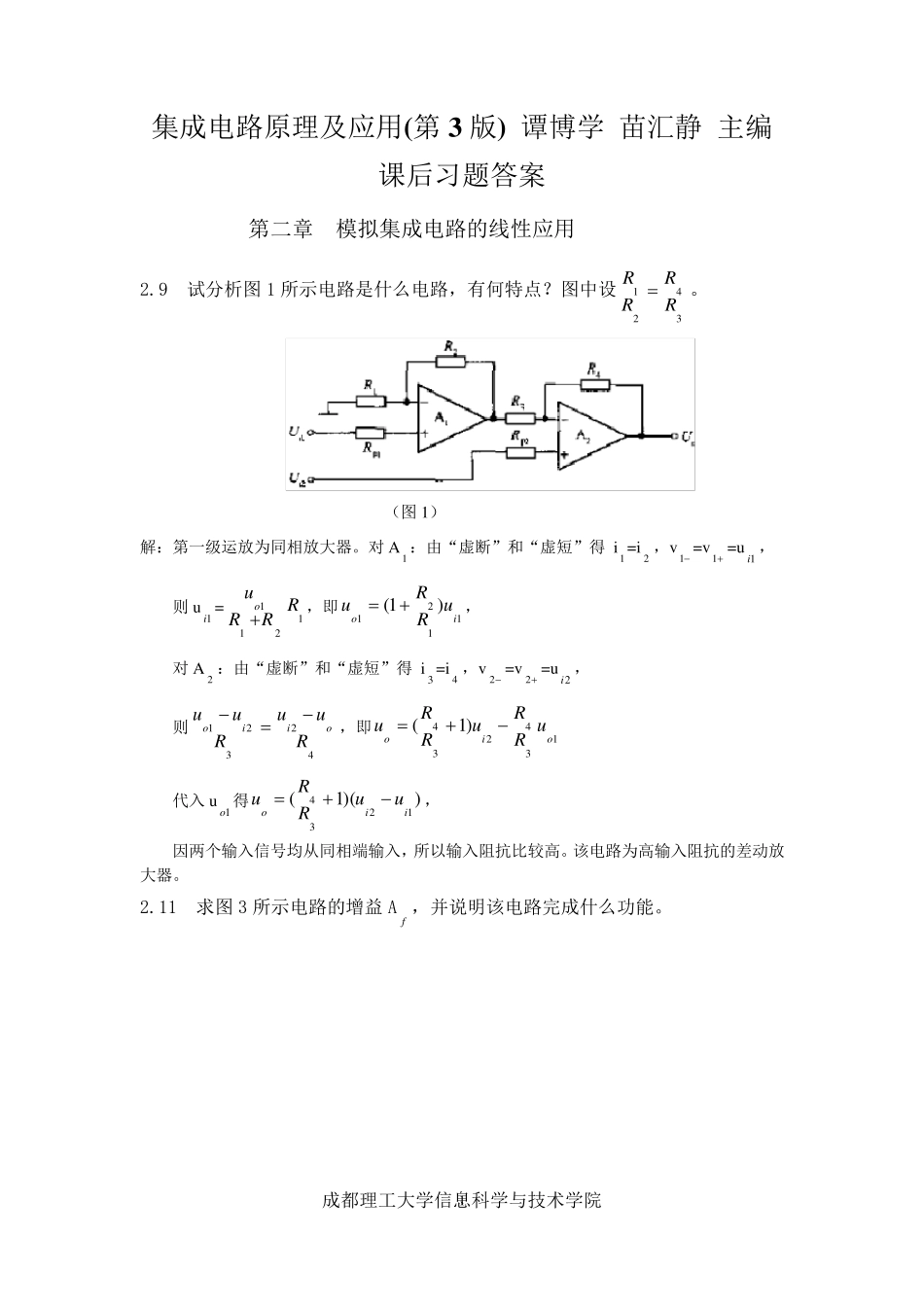

成都理工大学信息科学与技术学院 1 集成电路原理及应用(第3 版) 谭博学 苗汇静 主编 课后习题答案 第二章 模拟集成电路的线性应用 2.9 试分析图1 所示电路是什么电路，有何特点？图中设3421RRRR 。 （图1） 解：第一级运放为同相放大器。对A1：由“虚断”和“虚短”得 i1=i2 ，v1 =v1 =u1i ， 则 u1i =1211RRRuo，即1121)1(iouRRu， 对A2 ：由“虚断”和“虚短”得 i3 =i4 ，v2 =v2 =u2i ， 则42321RuuRuuoiio，即134234)1(oiouRRuRRu 代入 u1o 得))(1(1234iiouuRRu， 因两个输入信号均从同相端输入，所以输入阻抗比较高。该电路为高输入阻抗的差动放大器。 2.11 求图3 所示电路的增益 Af ，并说明该电路完成什么功能。 成都理工大学信息科学与技术学院 2 解：该电路由两个集成运放构成，A 1 为主放大器接成反相运算放大器，A 2 为辅助放大器，A 2 也接成反相放大器，利用A 2 对A 1 构成正反馈，是整个电路向信号源索取的电流极少。 主放大器A1：由“虚断”和“虚短”得 21RuRuoi,则 Af =121ooiiuuRuuR  辅助放大器A 2 的电压放大倍数：2212222ooVFiouuRAuuR  该电路为自举电路，目的是提高电路的输入电阻。 由1iiiiUURIII 由12ioUURR 和3212oUURR 得32iUU 所以 1iiiUUIRR 因此11iiiURRRIRR 当1RR时，iR  ，1II 2.12 求图 4 所示电路输出电压与输入电压的表达式，并说明该电路完成什么功能。 成都理工大学信息科学与技术学院 3 解：对A1：由“虚断”和“虚短”得 RuRuoi11，即 u1o =-u1i 。A1为倒相器 对A2 ：由“虚断”和“虚短”得 foioRuRuRu2211则 uo =)(2211ifofuRRuRR，A2 为反相放大器 将 u1o =-u1i 代入上式得 uo =2211ififuRRuRR 故该电路为减法电路。 2.15 如图 6 所示电路为积分反馈式微分电路，试分析此电路的工作原理，并写出传递函数的表达式。 解：对A1：由“虚断”得 v1 =v1 由“虚短”得2111RuvRvuoi，41234oRvuRR  成都理工大学信息科学与技术学院 4 又R3 =R1，R4 =R2 整理得221( )(( )( ))ooiRusususR 对A2 ：由“虚断”和“虚短”得2( )1( )ooususSCR 代入上式得  212( )A s( )oiusRusRRSCR  A1为差动放大器，A2 以 A1的输出为反相...
