一、干扰滤波技术基本知识

一、干扰滤波技术基本知识_第1页
1/28
一、干扰滤波技术基本知识_第2页
2/28

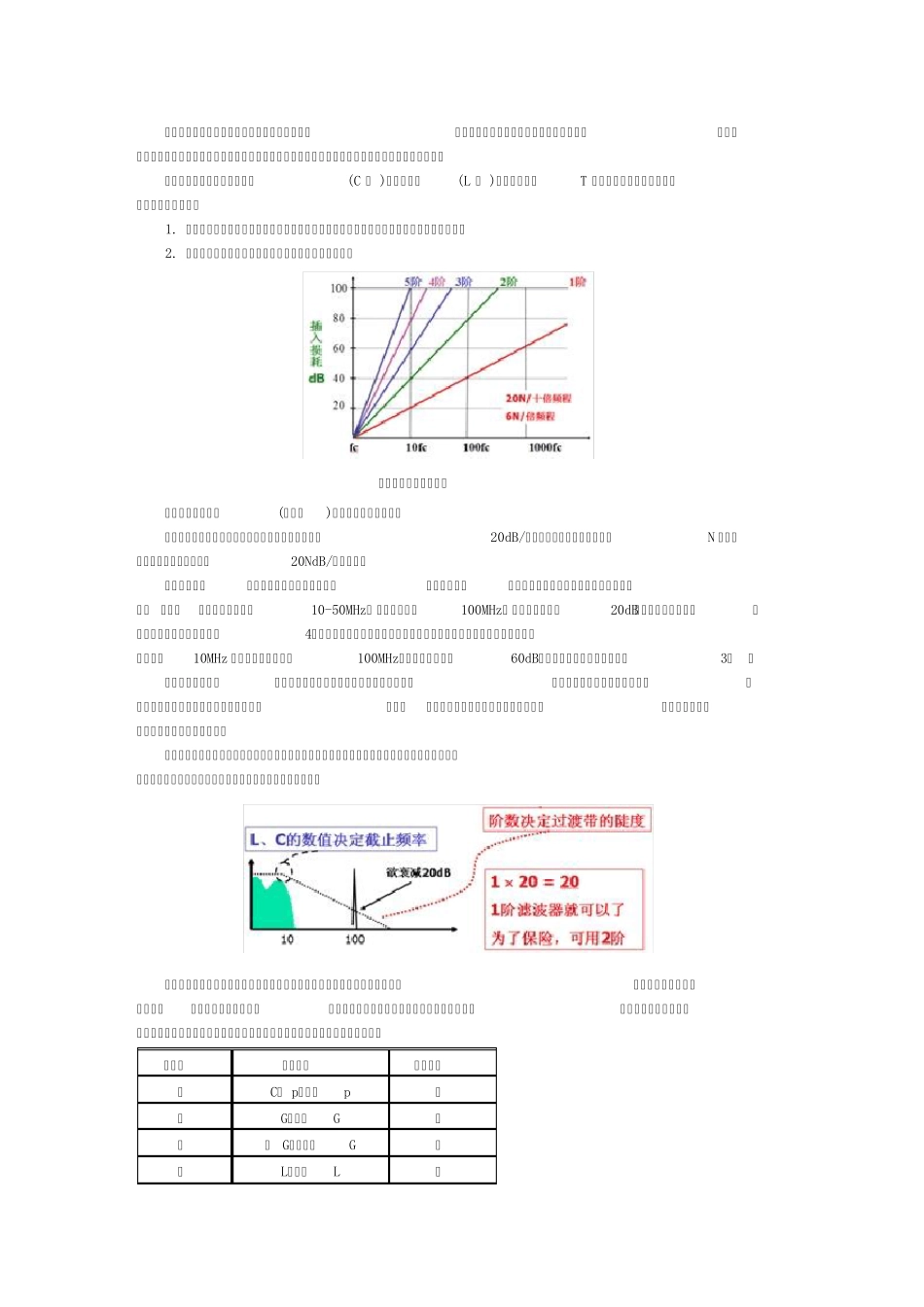

一、干扰滤波技术基本知识_第3页
3/28
一、干扰滤波技术基本知识 滤波在EMC 设计中作用: ( 1)任何直接穿透屏蔽体的导线都会造成屏蔽体的失效。 ( 2) 判断这种问题的方法是将设备上在试验中没有必要连接的电缆拔下,如果电磁兼容问题消失,说明电缆是导致问题的因素。解决这个问题有效方法之一是在电缆的端口处使用滤波器,滤除电缆上不必要的频率成份,减小电缆产生的电磁辐射,也防止电缆上感应到的环境噪声传进设备内的电路。 ( 3)滤波器的作用是仅允许工作必须的信号频率通过,而对工作不必须的信号频率有很大的衰减作用,这样就使产生干扰的机会减为最少。 ( 4)从电磁兼容的角度考虑,电源线也是一个穿过机箱的导体,它对设备电磁兼容性的影响与信号线是相同的。因此电源线上必须安装滤波器。特别是近年来开关电源广泛应用,开关电源的特征除了体积小、效率高、稳压范围宽外,强烈的电磁干扰发射也是一大特征,电源线上如果不安装滤波器,没有可能满足电磁兼容的要求。安装在电源线上的滤波器称为电源线干扰滤波器,安装在信号线上的滤波器称为信号线干扰滤波器。之所以这样来划分,主要是因为两者除了都有对电磁干扰有尽量大的抑制作用外,信号滤波器还要考虑滤波器不能对工作信号有严重的影响,不能造成信号的失真。 共模和差模电流 电缆上的干扰按照干扰电流的流动路径分为共模干扰电流和差模干扰电流两种,由于对这两种干扰电流的滤波方法不相同,因此在进行滤波设计之前必须了解所面对的干扰电流的种类。 共模干扰电流:干扰电流在电缆中的所有导线上幅度/相位相同,它在电缆与大地之间形成的回路中流动。造成这种干扰的电流的原因有三个,一个是外界电磁场在电缆中的所有导线上感应出来电压(这个电压相对于大地是等幅同相的) , 这个电压产生电流;另一个原因是由于电缆两端的设备所接的地电位不同所致,在这个地电压的驱动下产生电流;第三个原因是设备上的电缆与大地之间有电位差,这样电缆上会有共模电流。 共模电流本身并不会对电路产生影响,只有当共模电流转变为差模电流(电压)时,才会对电路产生影响。这种情况发生在电路不平衡的情况下。另外,如果设备在其电缆上产生共模电流,则电缆会产生强烈的电磁辐射,造成设备不能满足电磁兼容标准中对辐射发射的限制要求,或对其它设备造成干扰。 差模干扰电流:干扰电流在信号线与信号地线之间(或电源线的火线和零线之间)流动。在信号电缆中,差模干扰电流是由外界电磁场在信号线和信号地线构...
