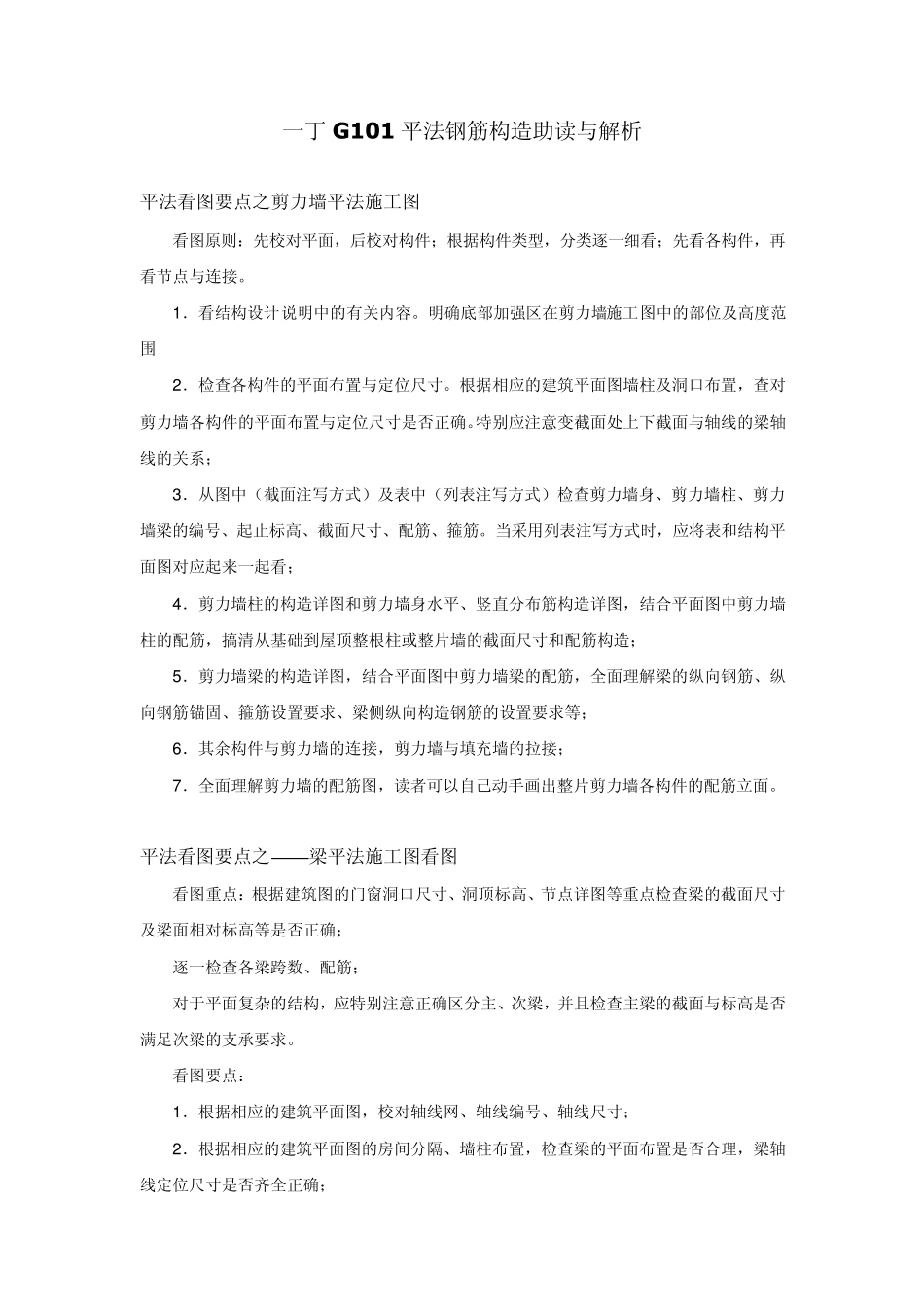

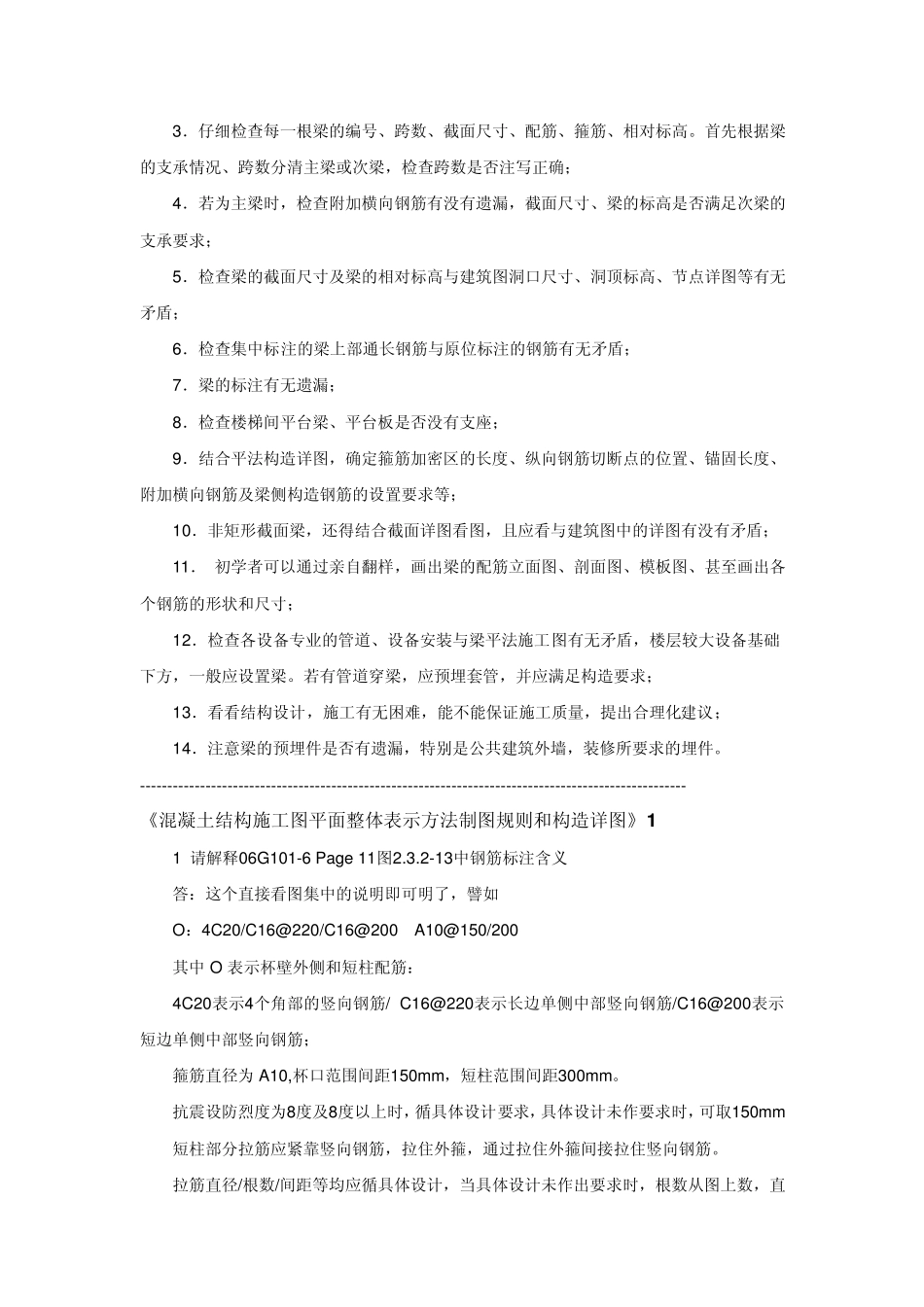

一丁G101 平法钢筋构造助读与解析 平法看图要点之剪力墙平法施工图 看图原则：先校对平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。 1 ．看结构设计说明中的有关内容。明确底部加强区在剪力墙施工图中的部位及高度范围 2 ．检查各构件的平面布置与定位尺寸。根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。特别应注意变截面处上下截面与轴线的梁轴线的关系； 3 ．从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。当采用列表注写方式时，应将表和结构平面图对应起来一起看； 4 ．剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造； 5 ．剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等； 6 ．其余构件与剪力墙的连接，剪力墙与填充墙的拉接； 7 ．全面理解剪力墙的配筋图，读者可以自己动手画出整片剪力墙各构件的配筋立面。 平法看图要点之——梁平法施工图看图 看图重点：根据建筑图的门窗洞口尺寸、洞顶标高、节点详图等重点检查梁的截面尺寸及梁面相对标高等是否正确； 逐一检查各梁跨数、配筋； 对于平面复杂的结构，应特别注意正确区分主、次梁，并且检查主梁的截面与标高是否满足次梁的支承要求。 看图要点： 1 ．根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸； 2 ．根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确； 3．仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确； 4．若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求； 5．检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾； 6．检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾； 7．梁的标注有无遗漏； 8．检查楼梯间平台梁、平台板是否没有支座； 9．结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等； 10．非矩形截面梁，...
