一体化净水器技术方案

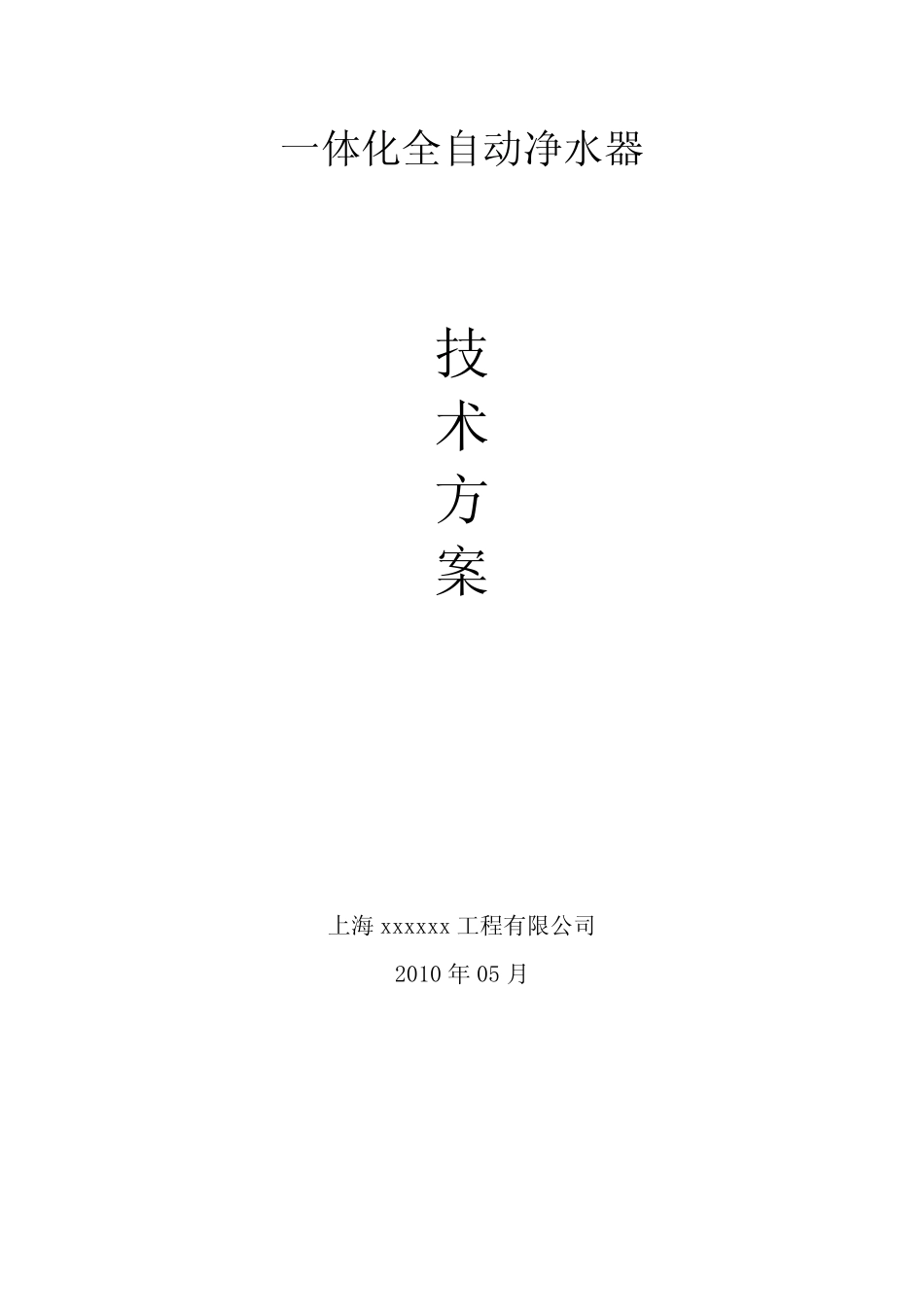

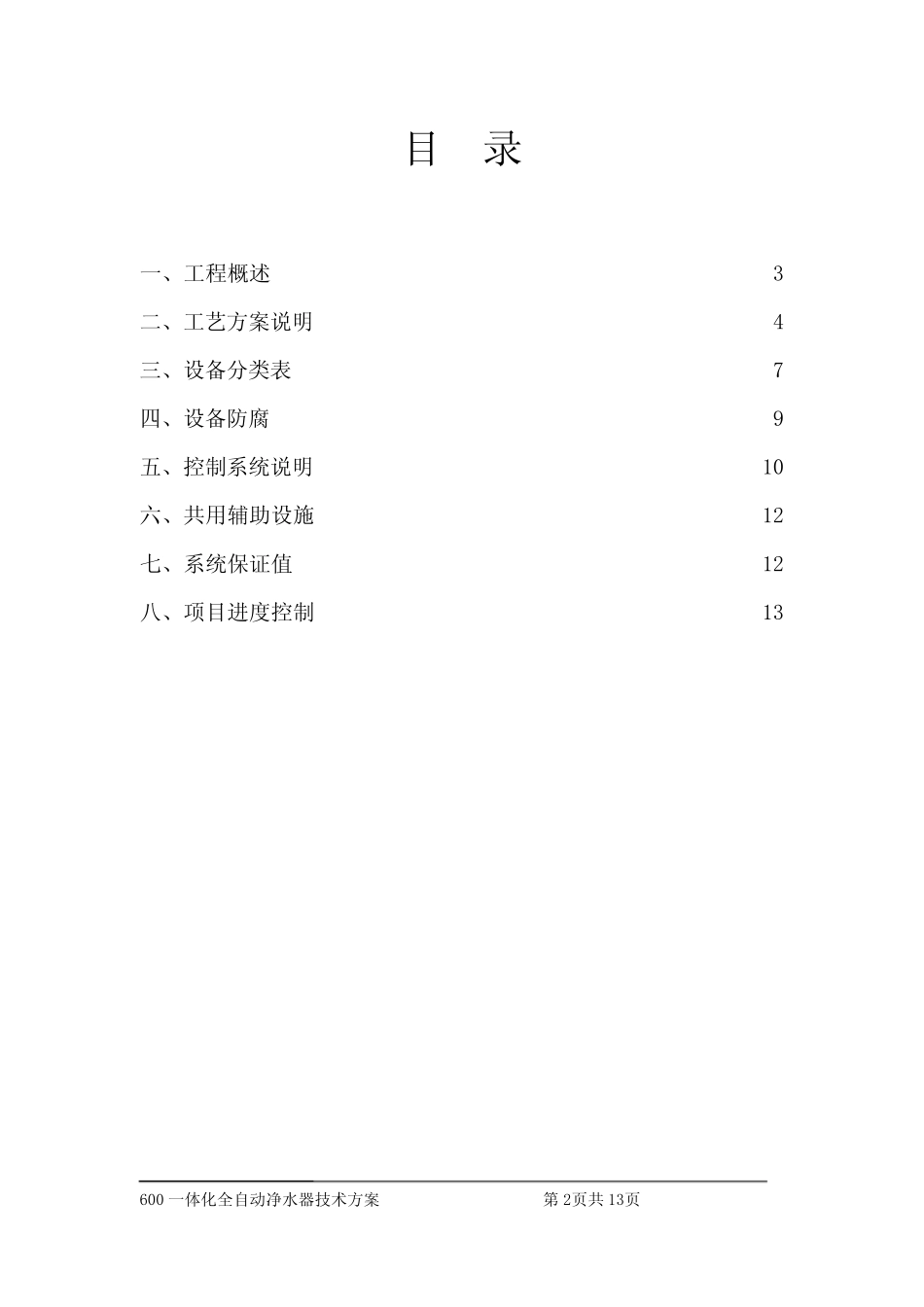

一体化全自动净水器技术方案上海 xxxxxx 工程有限公司2010 年 05 月600 一体化全自动净水器技术方案第2页共13页目录一、工程概述.............................................................................................3二、工艺方案说明.....................................................................................4三、设备分类表.........................................................................................7四、设备防腐.............................................................................................9五、控制系统说明...................................................................................10六、共用辅助设施...................................................................................12七、系统保证值.......................................................................................12八、项目进度控制...................................................................................13600 一体化全自动净水器技术方案第3页共13页一、工程概述1.1 项目情况本方案设计水量590t/h，系统设计按照2x300t/h进行设备选型.本套系统采用PLC自动控制，设备无需专人值守，有人兼职定时巡查、配置药剂即可。1.2设计指标1.2.1进水条件进水量：600t/h±5%进水水质：pH=6-8SS<500ppm水温：5-25℃压力：≧0.08MPa1.2.2产水保证值产水量：600t/h±5%产水水质：pH=6-8SS<2ppm水温：5-25℃压力：≦ 0.02MPa1.3 设备设计制造标准设备制造和材料符合下列标准和规定的最新版本的要求。JB2932《水处理设备制造技术条件》进口设备的制造工艺和材料符合美国机械工程师协会(ASME)和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。对外接口法兰符合下列要求600 一体化全自动净水器技术方案第4页共13页JB/T74-94《管路法兰技术条件》JB/T74-94《管路法兰类型》JB/T81-94《凸面板式平焊钢制法兰》JB/T87-94《管法兰用石棉橡胶垫片》当上述规范或标准对某些专用材料不适合时，则采用材料生产厂的标准。二、工艺方案说明2.1 工艺流程图备注：清水池为砼混结构，业主自建；原水泵、反洗排放为业主自备设备；2.2 工艺流程详细说明2.5.1工艺过程描述原水池的水通过原水泵输送到一体化全自动净水器。为了提高原水悬浮物的去除效果，原水需...
