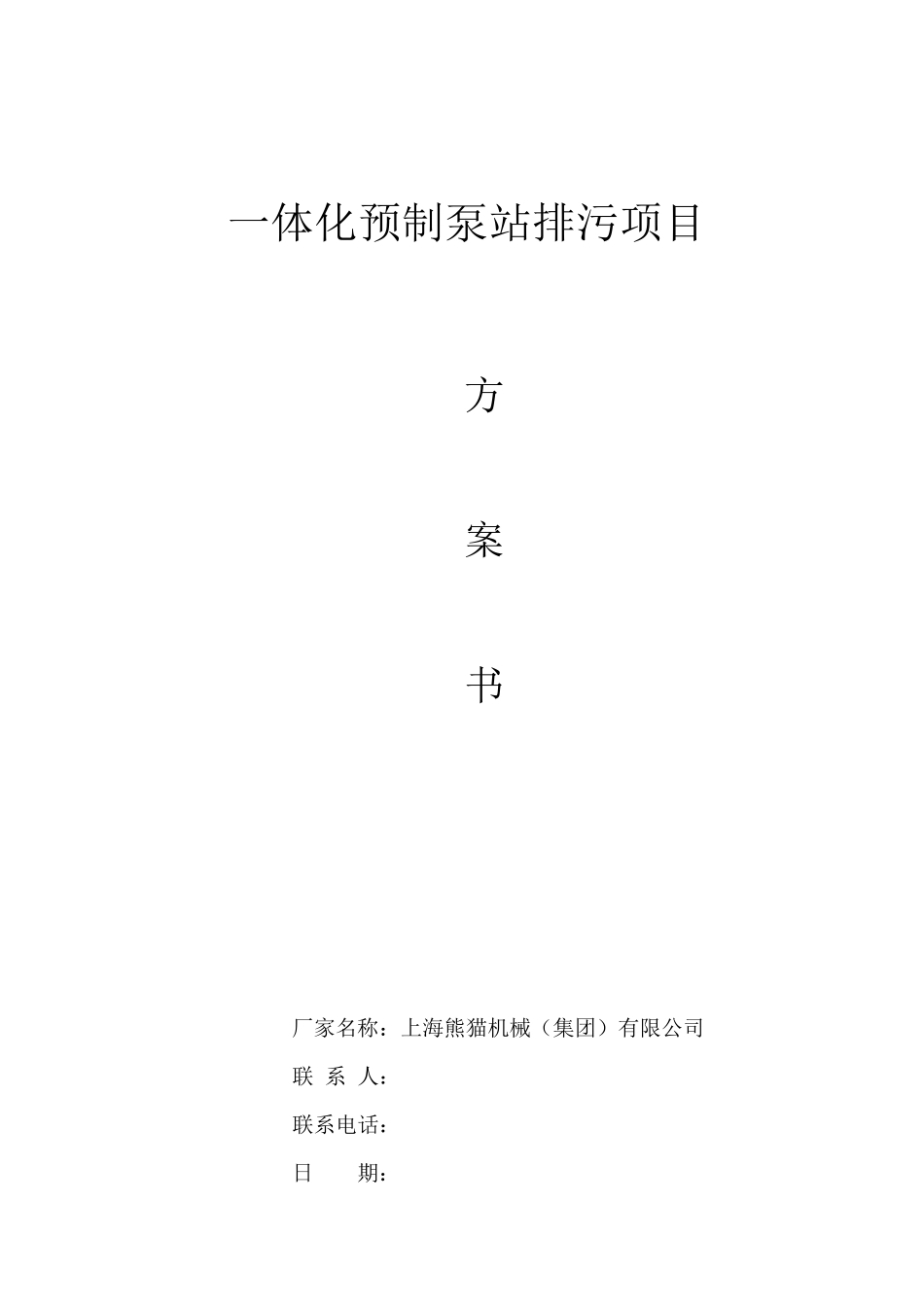

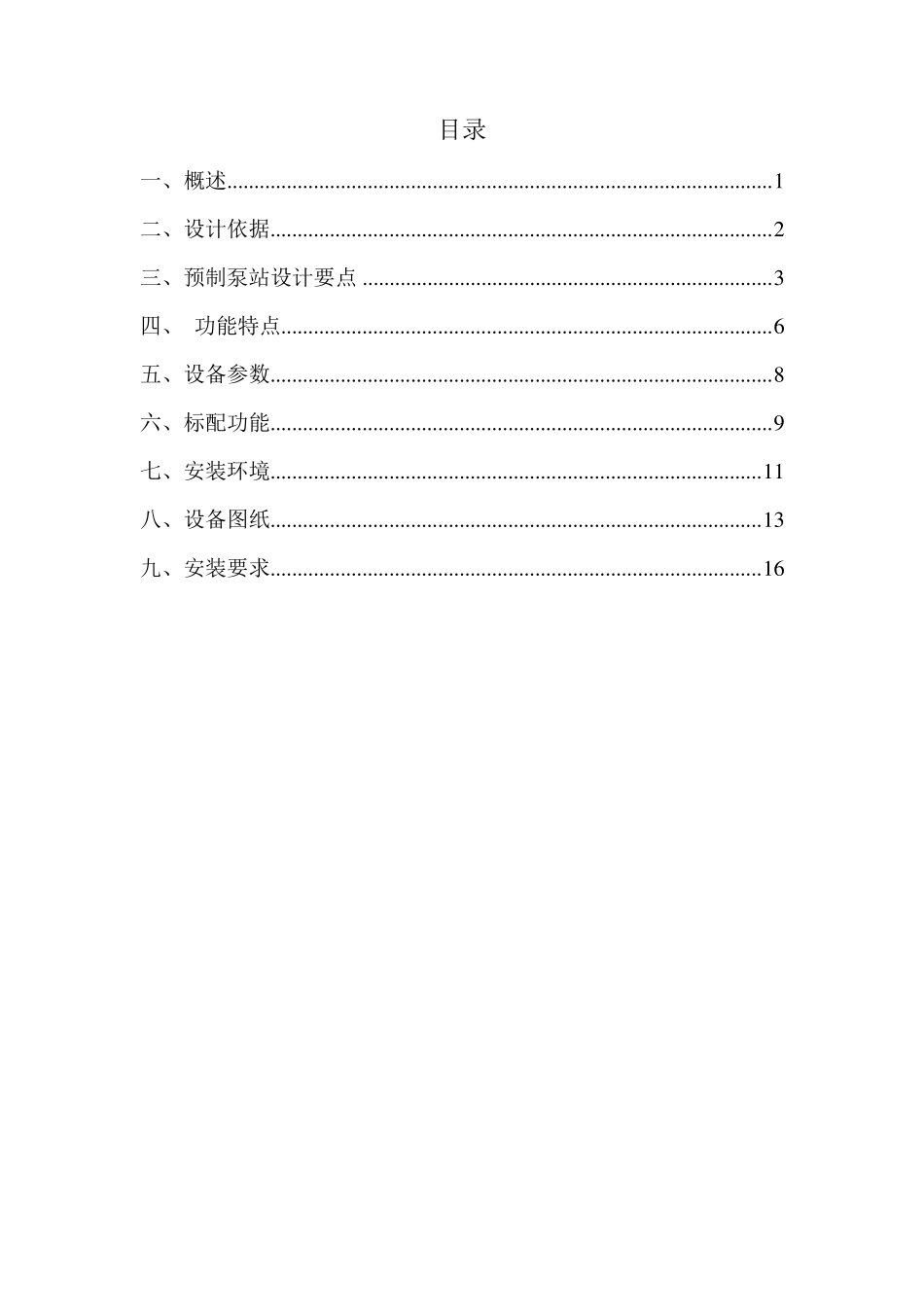

一体化预制泵站排污项目 方 案 书 厂家名称:上海熊猫机械(集团)有限公司 联 系 人: 联系电话: 日 期: 目录 一、概述 ..................................................................................................... 1 二、设计依据............................................................................................. 2 三、预制泵站设计要点 ............................................................................ 3 四、 功能特点........................................................................................... 6 五、设备参数............................................................................................. 8 六、标配功能............................................................................................. 9 七、安装环境........................................................................................... 1 1 八、设备图纸........................................................................................... 1 3 九、安装要求........................................................................................... 1 6 1 一、概述 该项目为解决 XXX 的餐饮排污而设计,经营户约 200 户,提升高度约为 10米,平地距离约 155 米。因厂区地势低洼,必须采取污水提升的措施以解决污水排放的问题。 经现场实地考察,考虑综合因素。增设排污管道将厂区内所有经营户经简单过滤后餐饮污水集中至地埋式预制泵站内,再经排污泵提升、至市政污水管道。 2 二、设计依据 设计采用标准和规范: 1、《城镇给水排水技术规范》 (GB 50788-2012) 2、《室外排水设计规范(2016 版)》(GB 50014-2006) 3、《泵站设计规范》 (GB/T 50265-2010) 4、《流体输送用不锈钢焊接钢管》(GBT12771-2008) 5、《工业金属管路设计规范(2008 年版)》(GB50316-2000) 6、《建筑地面设计规范》(GB50037-2013) 7、《建筑地基基础设计规范》(GB50007-2011) 3 三、预制泵站设计要点 1、智慧预制泵站为地下式,本图除高程以米为单位,其余尺寸以毫米为单位,尺寸及净高见工程图. 2、智慧预制泵站包含:筒体系统、泵组系统、过滤系统、管道系统、阀门系统、液位控制系...
