一周看懂电路图

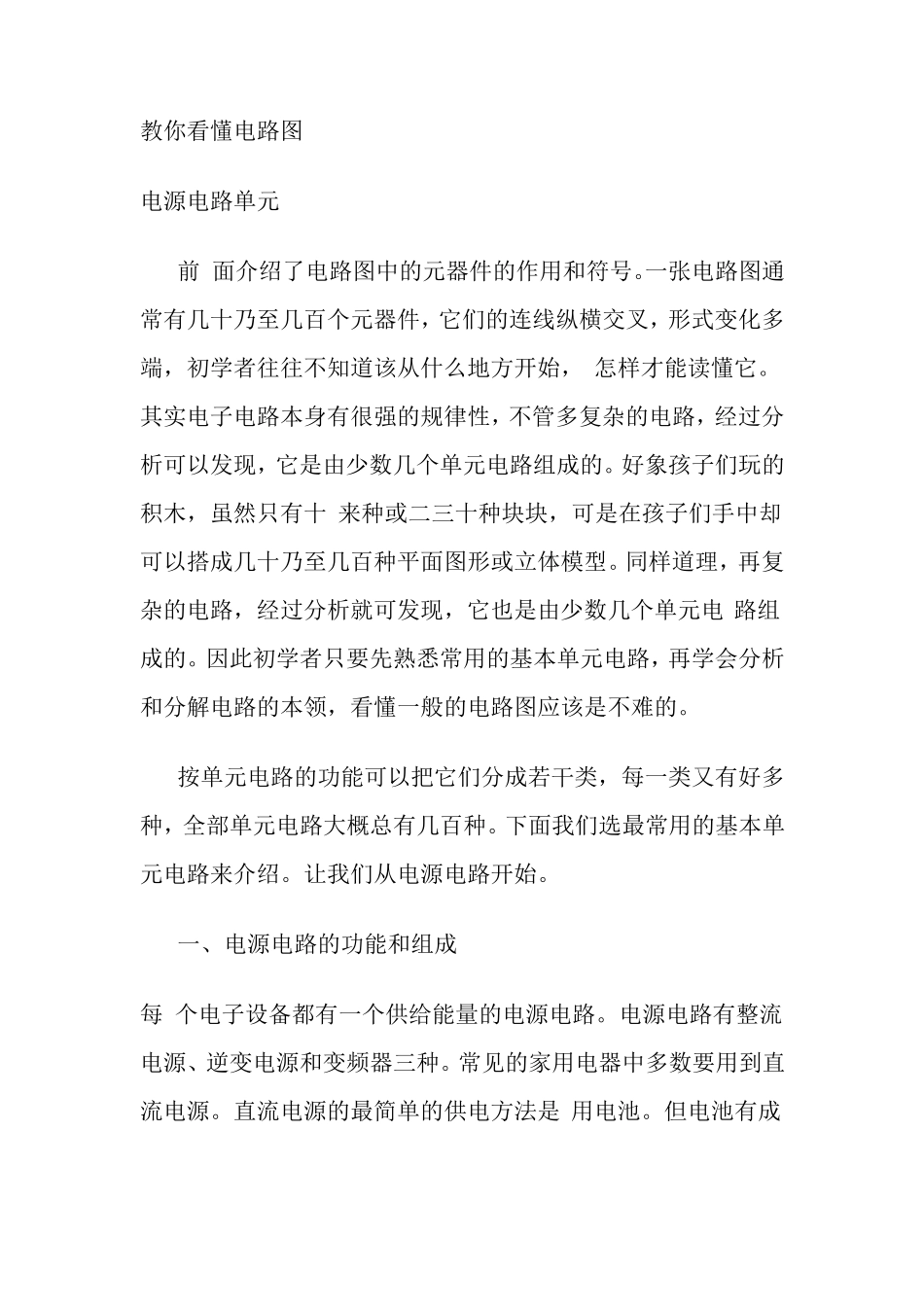

一周看懂电路图_第1页
1/74

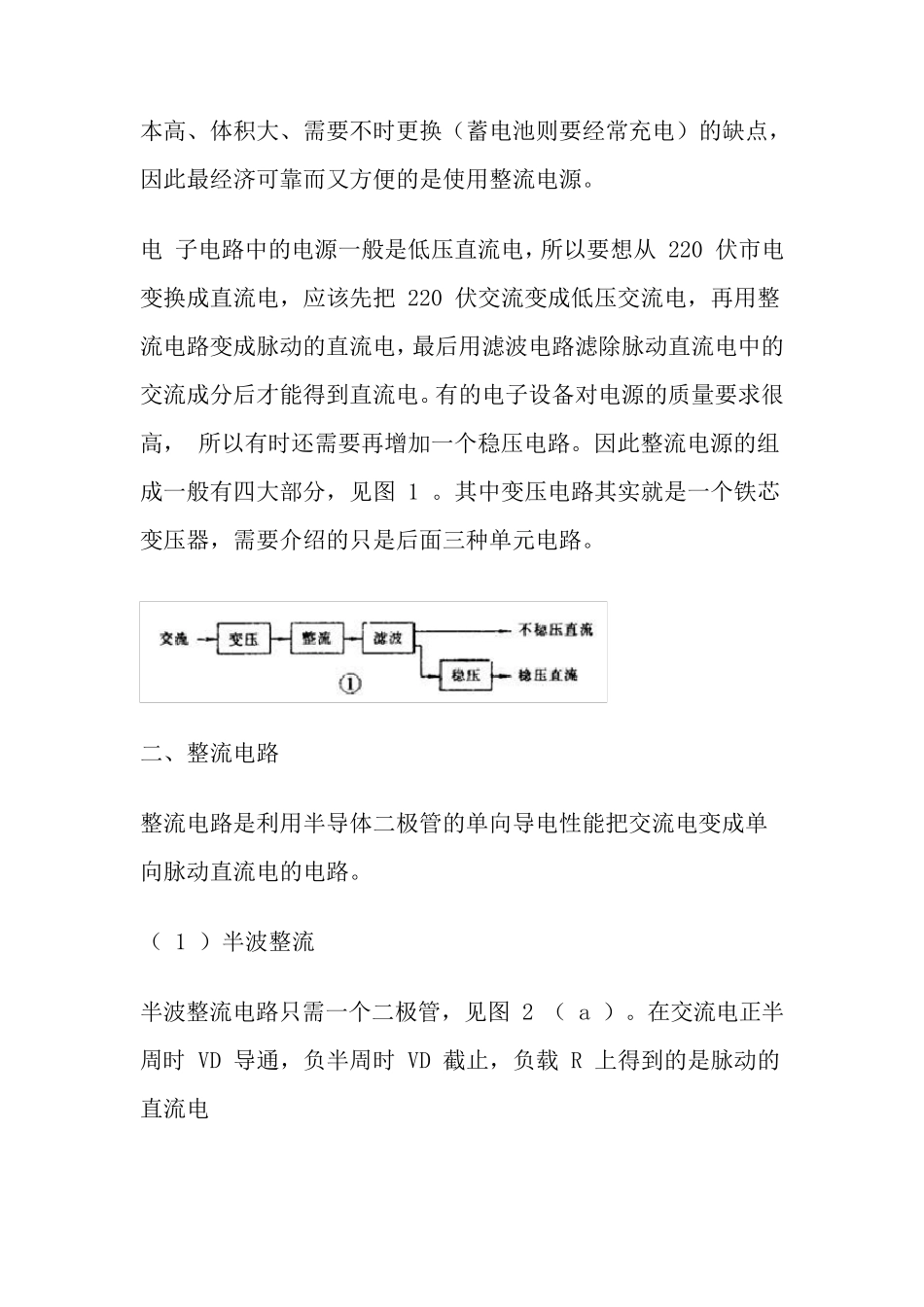

一周看懂电路图_第2页
2/74

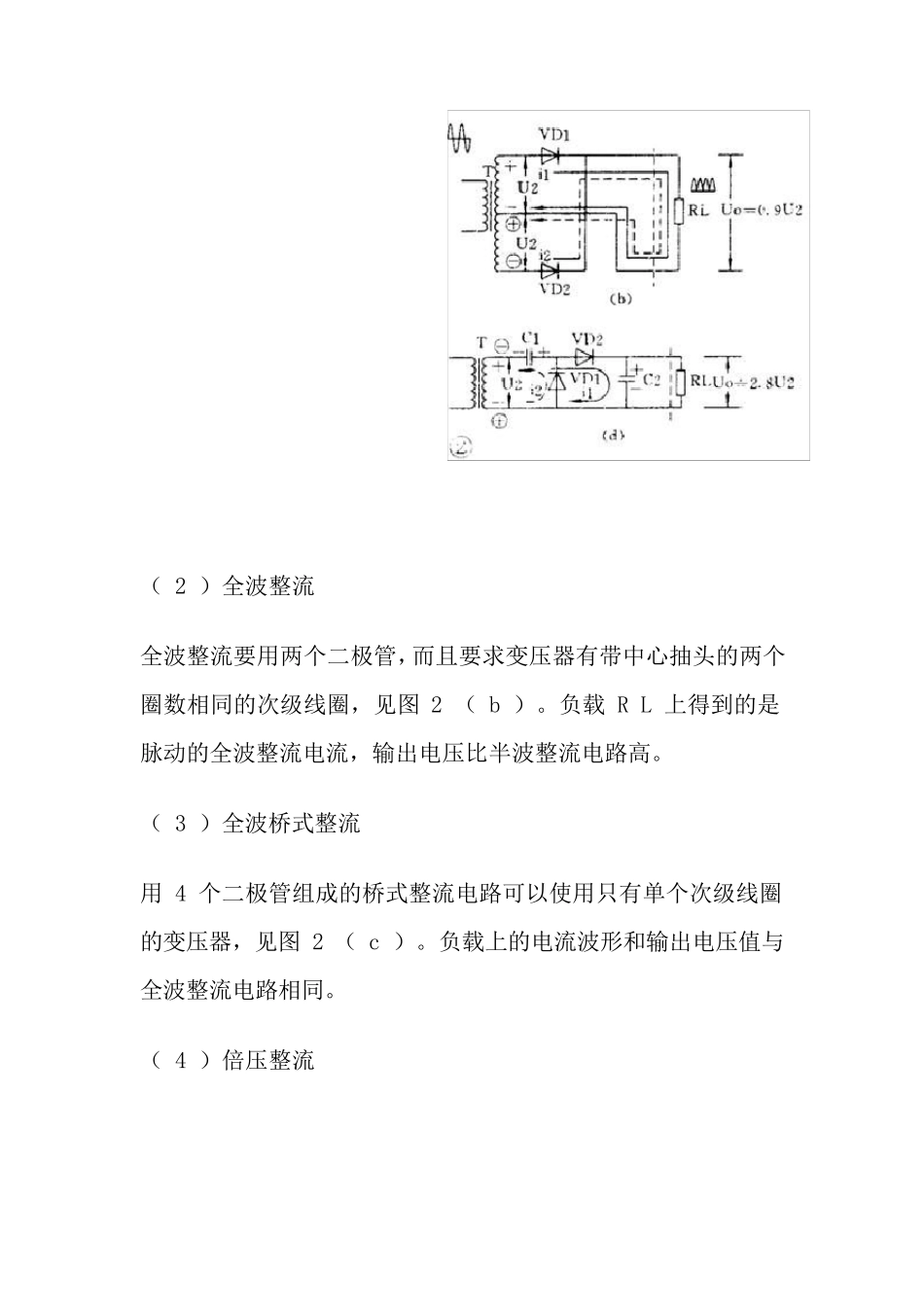

一周看懂电路图_第3页
3/74
教 你 看 懂 电 路 图 电 源 电 路 单 元 前 面 介 绍 了 电 路 图 中 的 元 器 件 的 作 用 和 符 号 。一 张 电 路 图 通常 有 几 十 乃 至 几 百 个 元 器 件 , 它 们 的 连 线 纵 横 交 叉 , 形 式 变 化 多端 , 初 学 者 往 往 不 知 道 该 从 什 么 地 方 开 始 , 怎 样 才 能 读 懂 它 。其 实 电 子 电 路 本 身 有 很 强 的 规 律 性 , 不 管 多 复 杂 的 电 路 , 经 过 分析 可 以 发 现 , 它 是 由 少 数 几 个 单 元 电 路 组 成 的 。 好 象 孩 子 们 玩 的积 木 , 虽 然 只 有 十 来 种 或 二 三 十 种 块 块 , 可 是 在 孩 子 们 手 中 却可 以 搭 成 几 十 乃 至 几 百 种 平 面 图 形 或 立 体 模 型 。 同 样 道 理 , 再 复杂 的 电 路 , 经 过 分 析 就 可 发 现 , 它 也 是 由 少 数 几 个 单 元 电 路 组成 的 。 因 此初 学 者 只 要先熟悉常 用 的 基本 单 元 电 路 , 再 学 会分 析和 分 解电 路 的 本 领, 看 懂 一 般的 电 路 图 应该 是 不 难的 。 按单 元 电 路 的 功能 可 以 把它 们 分 成 若干类, 每一 类又有 好 多种 , 全部单 元 电 路 大概总有 几 百 种 。 下面 我们 选最常 用 的 基本 单元 电 路 来 介 绍 。 让我们 从 电 源 电 路 开 始 。 一 、电 源 电 路 的 功能 和 组 成 每 个 电 子 设备 都 有 一 个 供 给 能 量 的 电 源 电 路 。 电 源 电 路 有 整 流电 源 、逆 变 电 源 和 变 频 器 三 种 。 常 见 的 家 用 电 器 中 多 数 要用 到 直流 电 源 。 直 流 电 源 的 最简 单 的 供 电 方 法 是 用 电 池 。 但 电 池 有 成 本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。 电 子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把 220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电...
