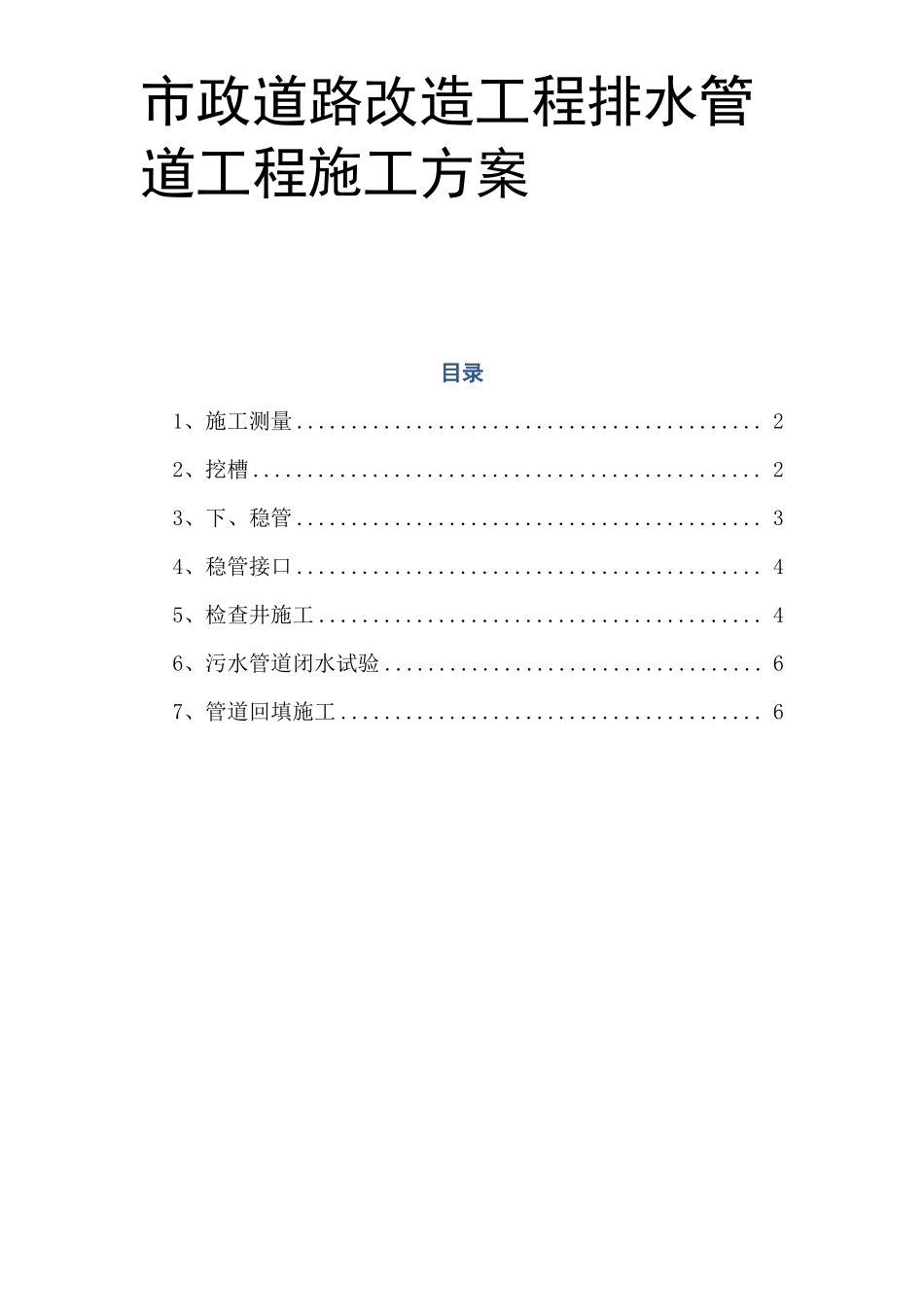

政道路改造工程排水管道工程施工方案

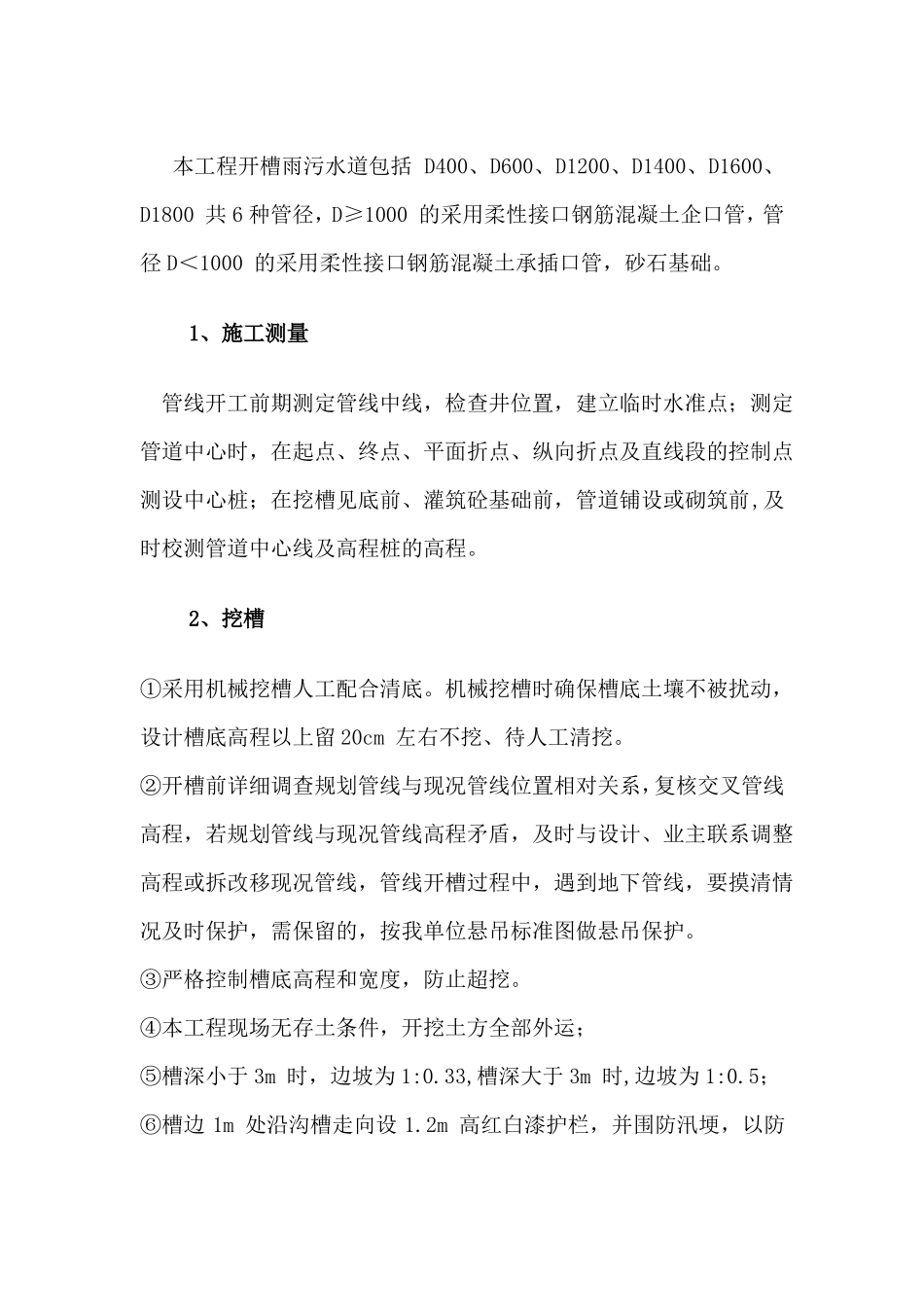

市政道路改造工程排水管道工程施工方案目录1、施工测量 ........................................... 22、挖槽 ............................................... 23、下、稳管 ........................................... 34、稳管接口 ........................................... 45、检查井施工 ......................................... 46、污水管道闭水试验 ................................... 67、管道回填施工 ....................................... 6本工程开槽雨污水道包括 D400、D600、D1200、D1400、D1600、D1800 共 6 种管径，D≥1000 的采用柔性接口钢筋混凝土企口管，管径 D＜1000 的采用柔性接口钢筋混凝土承插口管，砂石基础。1、施工测量管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前,及时校测管道中心线及高程桩的高程。2、挖槽①采用机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留 20cm 左右不挖、待人工清挖。②开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。③严格控制槽底高程和宽度，防止超挖。④本工程现场无存土条件，开挖土方全部外运；⑤槽深小于 3m 时，边坡为 1:0.33,槽深大于 3m 时,边坡为 1:0.5；⑥槽边 1m 处沿沟槽走向设 1.2m 高红白漆护栏，并围防汛埂，以防雨水冲槽。⑦沟槽开挖后，项目部质检人员、测量人员和试验人员对沟槽底宽、坡度、中心线等进行检查，对槽底按规定频率进行钎探，及时邀请业主、设计、勘测单位和监理单位联合验槽。3、下、稳管①管道下管、安装施工工艺为：排管→下管→清理管腔、管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线、高程→用探尺检查胶圈位置→锁管。②砂基经自检和现场监理验收合格后，下管稳管。D≥1000 混凝土管下管采用 25t 吊车，管径 D＜1000 混凝土管采用 16t 吊车，人工配合，专人指挥下管。下管时必须轻吊轻放，用专用吊装带吊装，一方面避免损坏管材，另一方面保护砂基表面不受破坏。为防止管道横向移动，在管道两侧用4 ...
