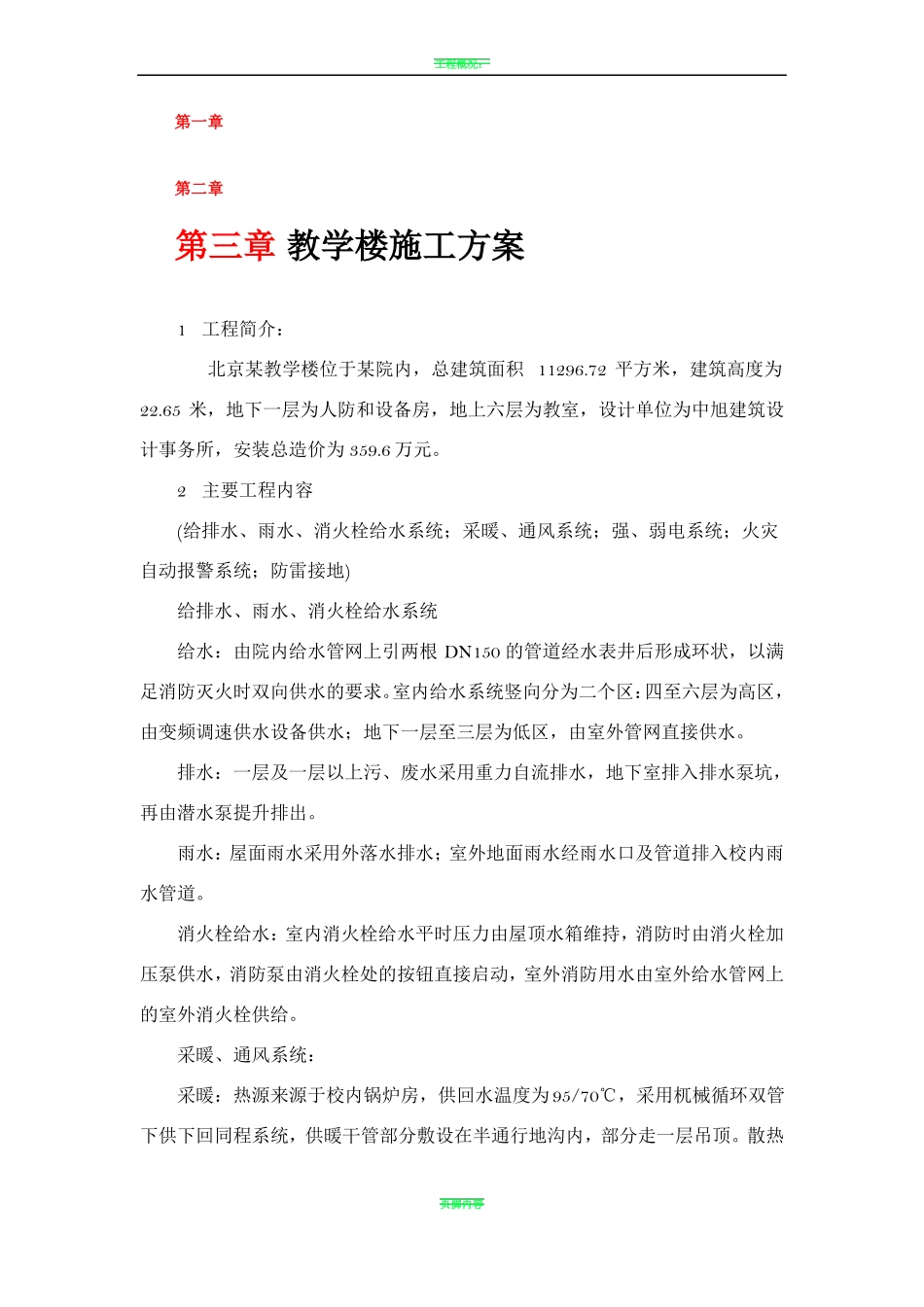

工程概况：第一章第二章第三章 教学楼施工方案1工程简介：北京某教学楼位于某院内，总建筑面积 11296.72 平方米，建筑高度为22.65 米，地下一层为人防和设备房，地上六层为教室，设计单位为中旭建筑设计事务所，安装总造价为 359.6 万元。2主要工程内容(给排水、雨水、消火栓给水系统；采暖、通风系统；强、弱电系统；火灾自动报警系统；防雷接地)给排水、雨水、消火栓给水系统给水：由院内给水管网上引两根 DN150 的管道经水表井后形成环状，以满足消防灭火时双向供水的要求。室内给水系统竖向分为二个区：四至六层为高区，由变频调速供水设备供水；地下一层至三层为低区，由室外管网直接供水。排水：一层及一层以上污、废水采用重力自流排水，地下室排入排水泵坑，再由潜水泵提升排出。雨水：屋面雨水采用外落水排水；室外地面雨水经雨水口及管道排入校内雨水管道。消火栓给水：室内消火栓给水平时压力由屋顶水箱维持，消防时由消火栓加压泵供水，消防泵由消火栓处的按钮直接启动，室外消防用水由室外给水管网上的室外消火栓供给。采暖、通风系统：采暖：热源来源于校内锅炉房，供回水温度为 95/70℃，采用杌械循环双管下供下回同程系统，供暖干管部分敷设在半通行地沟内，部分走一层吊顶。散热页脚内容工程概况：器均采用四柱 760 型铸铁散热器，落地安装。通风：共有一个机械排风系统和一个机械排烟系统；P １为排风系统，负责地下一层变配电室及水泵房排水；PY1 为排烟系统，负责地下一层内走廊的排烟。强、弱电系统：电源及配电系统：电源由东院配电站引来三路低压电源，其中两路为照明用电，一路为动力用电。低压系统采用单母线分段，各路进线间不设联络开关。低压线路采用放射与树干相结合供电系统，对地下室水泵、会议厅空调等大容量负荷采用放射式供电；各层照明等采用电缆树干式竖向供电；对消防泵、排烟风机、应急照明等重要负荷由配电室采用双电源供电，末端互投，保证供电的可靠性。综合布线 采统 ：由院计算机中心与电话总杌房分别引来一路六芯光缆与HYV22100(2 ×0.5)型电话电缆至综合布线总配线室，由总配线室至分跳线架之间数据传输采用四芯光缆，语音传输采用三类铜缆，竖向光缆和电话电缆沿线槽敷设；由分跳线架至信息插座采用五类铜缆；由总配线室的电话配线架直列侧引出 HYV20(2 ×0.5)电话电缆至地下层电话组线箱，再采用ＲＶＢ ２×０.５型电话线穿钢管暗敷对各用户点进行配线。有线电视系统：信号引自...
