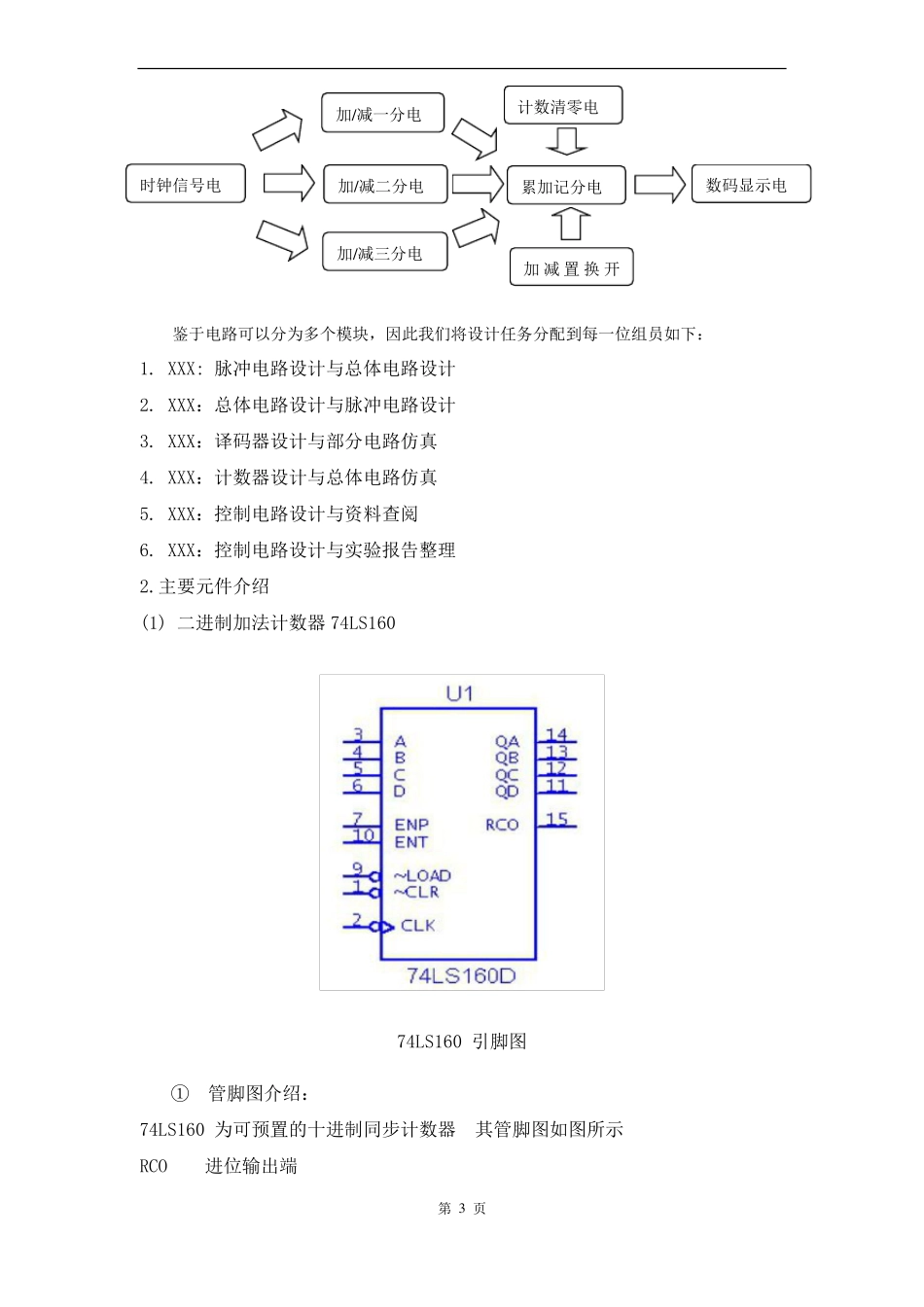

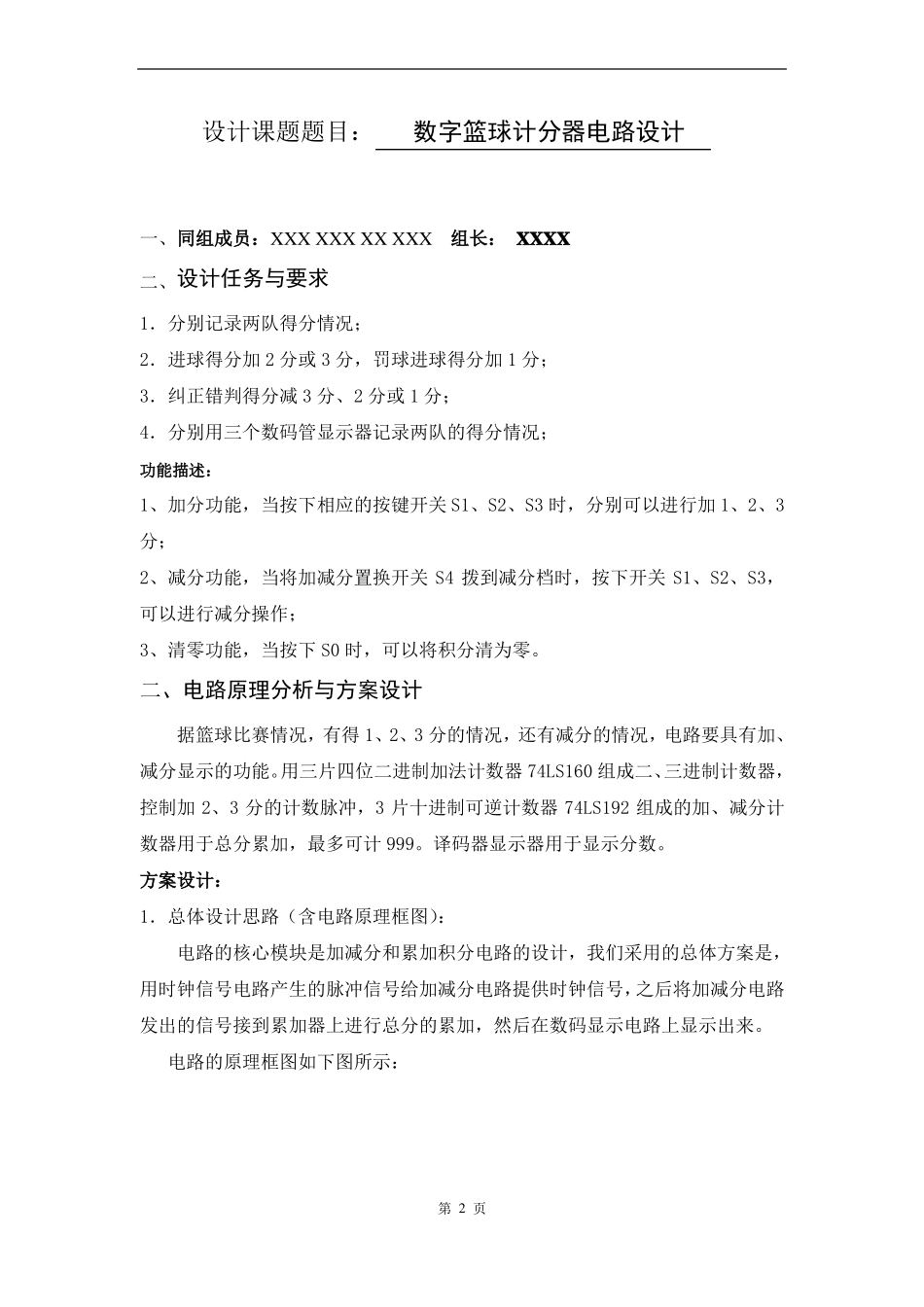

XXXXXX 大学数字系统课程设计报告题目：数字篮球计分器电路设计学年： 2016学期：第一学期专业： 网络工程班级： XXXX学号：XXXXXXXXX 姓名： XXXX指导教师及职称： XXXX讲师时间：2016 年 10 月 15 日-2016 年 10 月 19 日XXXXXX 学院1设计课题题目：数字篮球计分器电路设计一、同组成员：XXX XXX XX XXX组长： XXXX二、设计任务与要求1．分别记录两队得分情况；2．进球得分加 2 分或 3 分，罚球进球得分加 1 分；3．纠正错判得分减 3 分、2 分或 1 分；4．分别用三个数码管显示器记录两队的得分情况；功能描述：1、加分功能，当按下相应的按键开关 S1、S2、S3 时，分别可以进行加 1、2、3分；2、减分功能，当将加减分置换开关 S4 拨到减分档时，按下开关 S1、S2、S3，可以进行减分操作；3、清零功能，当按下 S0 时，可以将积分清为零。二、电路原理分析与方案设计据篮球比赛情况，有得 1、2、3 分的情况，还有减分的情况，电路要具有加、减分显示的功能。用三片四位二进制加法计数器 74LS160 组成二、三进制计数器，控制加 2、3 分的计数脉冲，3 片十进制可逆计数器 74LS192 组成的加、减分计数器用于总分累加，最多可计 999。译码器显示器用于显示分数。方案设计：1．总体设计思路（含电路原理框图）：电路的核心模块是加减分和累加积分电路的设计，我们采用的总体方案是，用时钟信号电路产生的脉冲信号给加减分电路提供时钟信号，之后将加减分电路发出的信号接到累加器上进行总分的累加，然后在数码显示电路上显示出来。电路的原理框图如下图所示：第 2 页时钟信号电加/减一分电计数清零电加/减二分电累加记分电数码显示电加/减三分电加 减 置 换 开鉴于电路可以分为多个模块，因此我们将设计任务分配到每一位组员如下：1. XXX: 脉冲电路设计与总体电路设计2. XXX：总体电路设计与脉冲电路设计3. XXX：译码器设计与部分电路仿真4. XXX：计数器设计与总体电路仿真5. XXX：控制电路设计与资料查阅6. XXX：控制电路设计与实验报告整理2.主要元件介绍(1) 二进制加法计数器 74LS16074LS160 引脚图①管脚图介绍：74LS160 为可预置的十进制同步计数器RCO进位输出端第 3 页其管脚图如图所示ENP计数控制端ENT计数控制端A-D输入端QA-QD输出端CLK时钟输入端CLR异步清零端,低电平有效LOAD同步并行置入端,低电平有效②工作方式选择表：(2) 十进制可逆计数器 74LS192 引脚图管脚及...
