斜屋面外脚手架施工方案

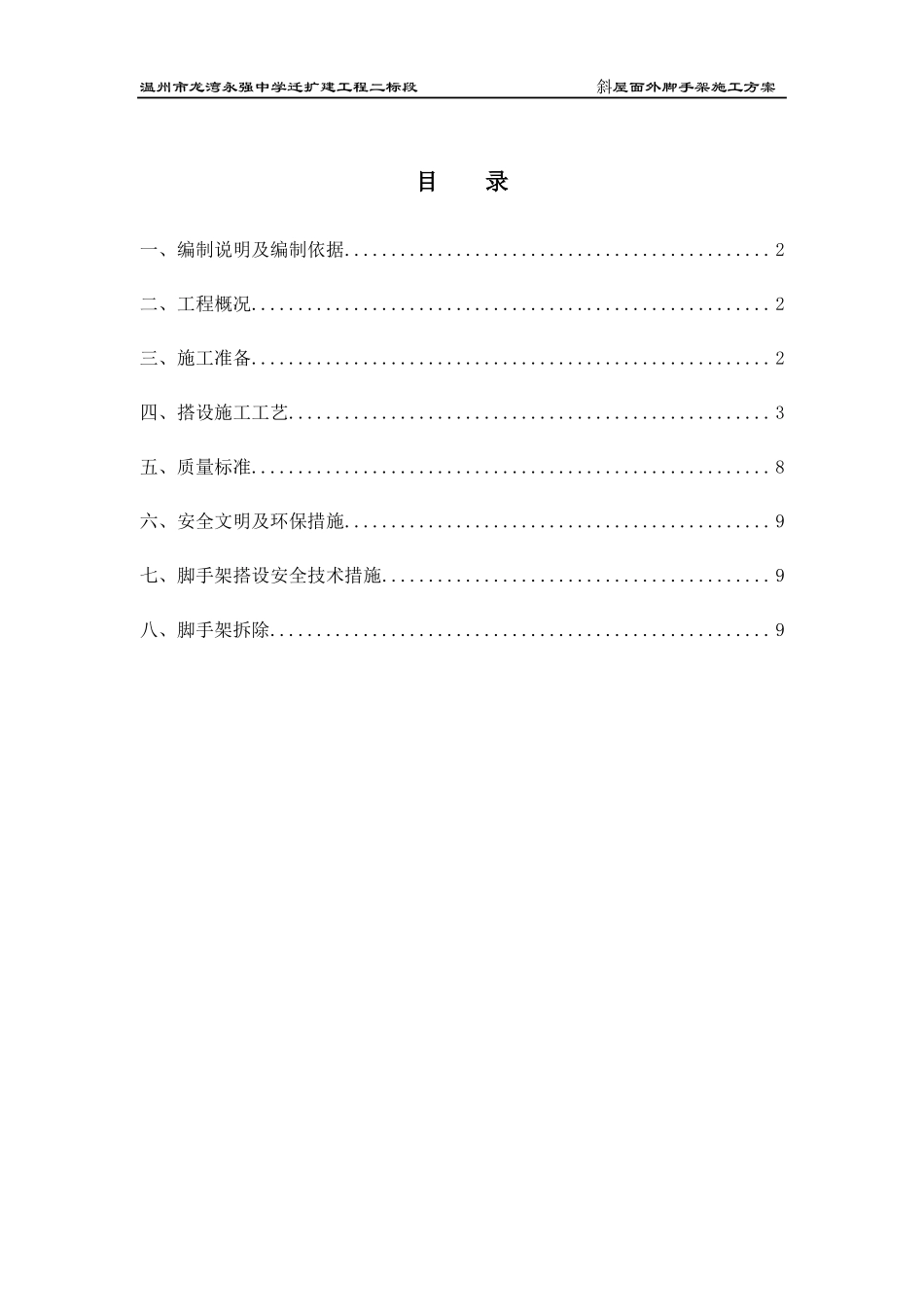

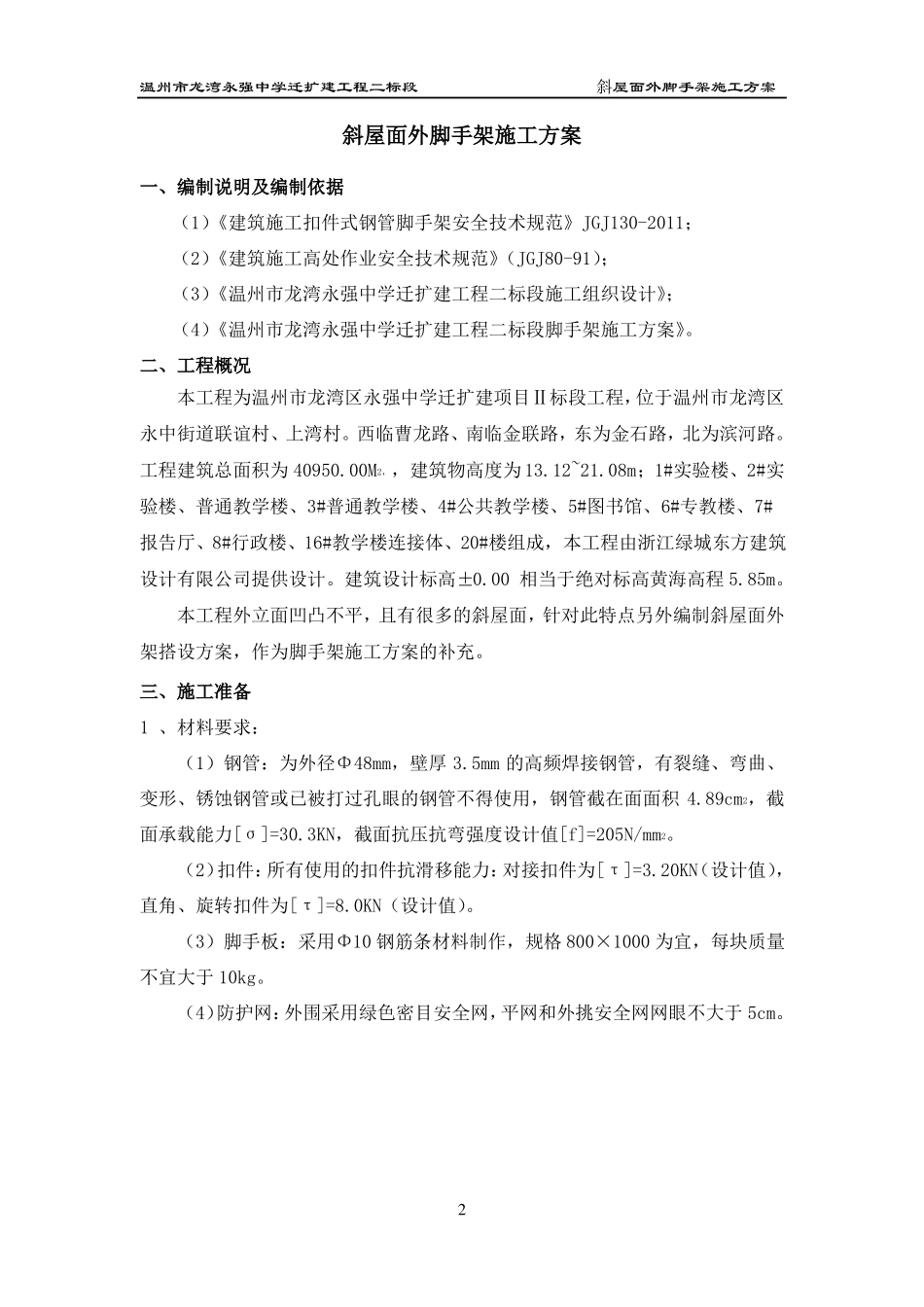

温州市龙湾永强中学迁扩建工程二标段斜屋面外脚手架施工方案温州市龙湾区永强中学迁扩建Ⅱ标段工程编 制 人：审 核 人：批 准 人：施工单位：斜屋面外脚手架施工方案职 务：职 务：职 务：2015 年 4 月 2 日温州市龙湾永强中学迁扩建工程二标段斜屋面外脚手架施工方案目录一、编制说明及编制依据..............................................2二、工程概况........................................................2三、施工准备........................................................2四、搭设施工工艺....................................................3五、质量标准........................................................8六、安全文明及环保措施..............................................9七、脚手架搭设安全技术措施..........................................9八、脚手架拆除......................................................9温州市龙湾永强中学迁扩建工程二标段斜屋面外脚手架施工方案斜屋面外脚手架施工方案一、编制说明及编制依据（1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；（2）《建筑施工高处作业安全技术规范》（JGJ80-91）；（3）《温州市龙湾永强中学迁扩建工程二标段施工组织设计》；（4）《温州市龙湾永强中学迁扩建工程二标段脚手架施工方案》。二、工程概况本工程为温州市龙湾区永强中学迁扩建项目Ⅱ标段工程，位于温州市龙湾区永中街道联谊村、上湾村。西临曹龙路、南临金联路，东为金石路，北为滨河路。工程建筑总面积为 40950.00M2，，建筑物高度为 13.12~21.08m；1#实验楼、2#实验楼、普通教学楼、3#普通教学楼、4#公共教学楼、5#图书馆、6#专教楼、7#报告厅、8#行政楼、16#教学楼连接体、20#楼组成，本工程由浙江绿城东方建筑设计有限公司提供设计。建筑设计标高±0.00 相当于绝对标高黄海高程 5.85m。本工程外立面凹凸不平，且有很多的斜屋面，针对此特点另外编制斜屋面外架搭设方案，作为脚手架施工方案的补充。三、施工准备1 、材料要求：（1）钢管：为外径Φ48mm，壁厚 3.5mm 的高频焊接钢管，有裂缝、弯曲、变形、锈蚀钢管或已被打过孔眼的钢管不得使用，钢管截在面面积 4.89cm2，截面承载能力[σ]=30.3KN，截面抗压抗弯强度设计值[f]=205N/mm2。（2）扣件：所有使用的扣件抗滑移能力：对接扣件为[τ]=3.20KN（设计值），直角、旋转扣件为[τ]...
