斜屋面悬挑式脚手架施工方案改

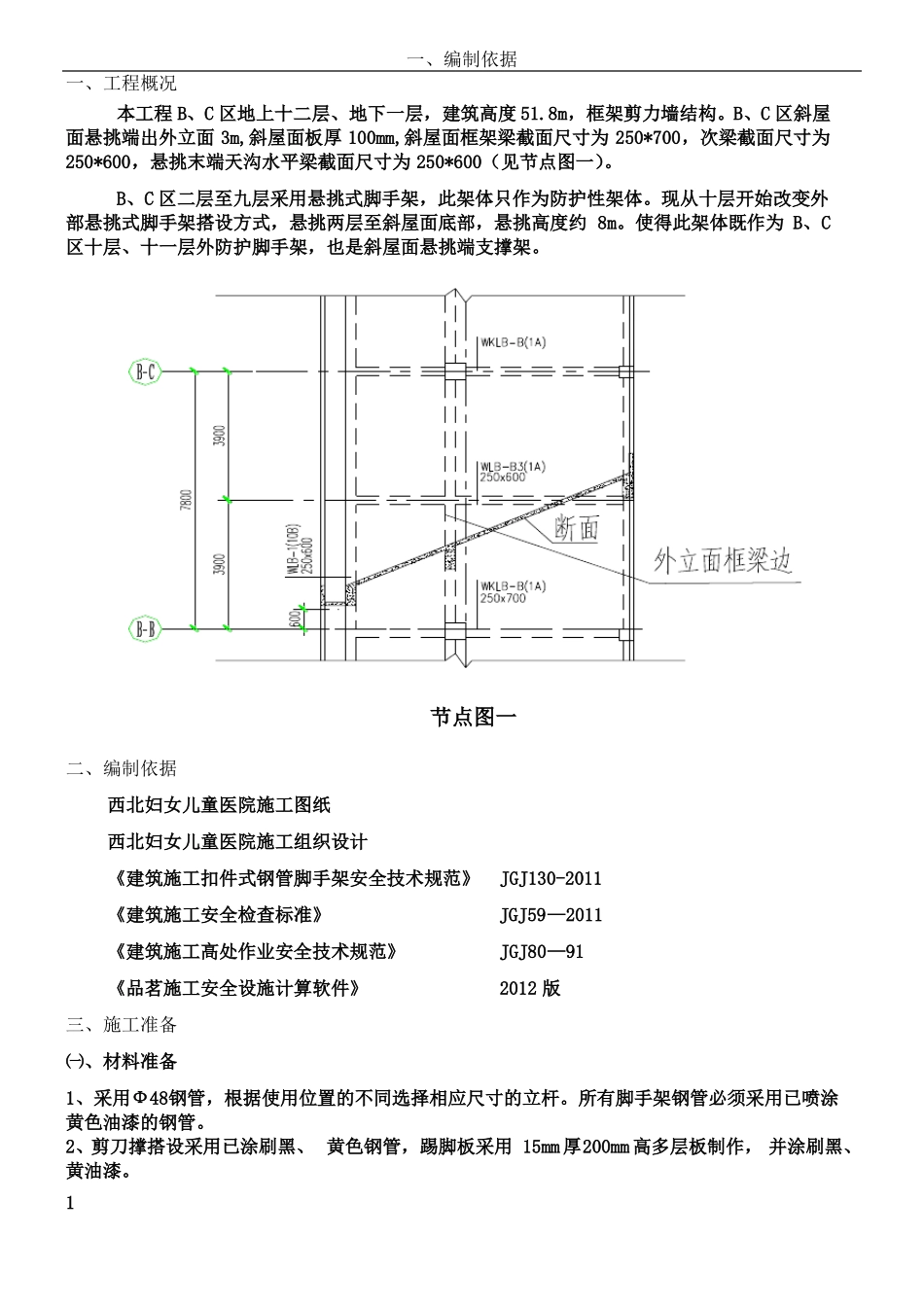

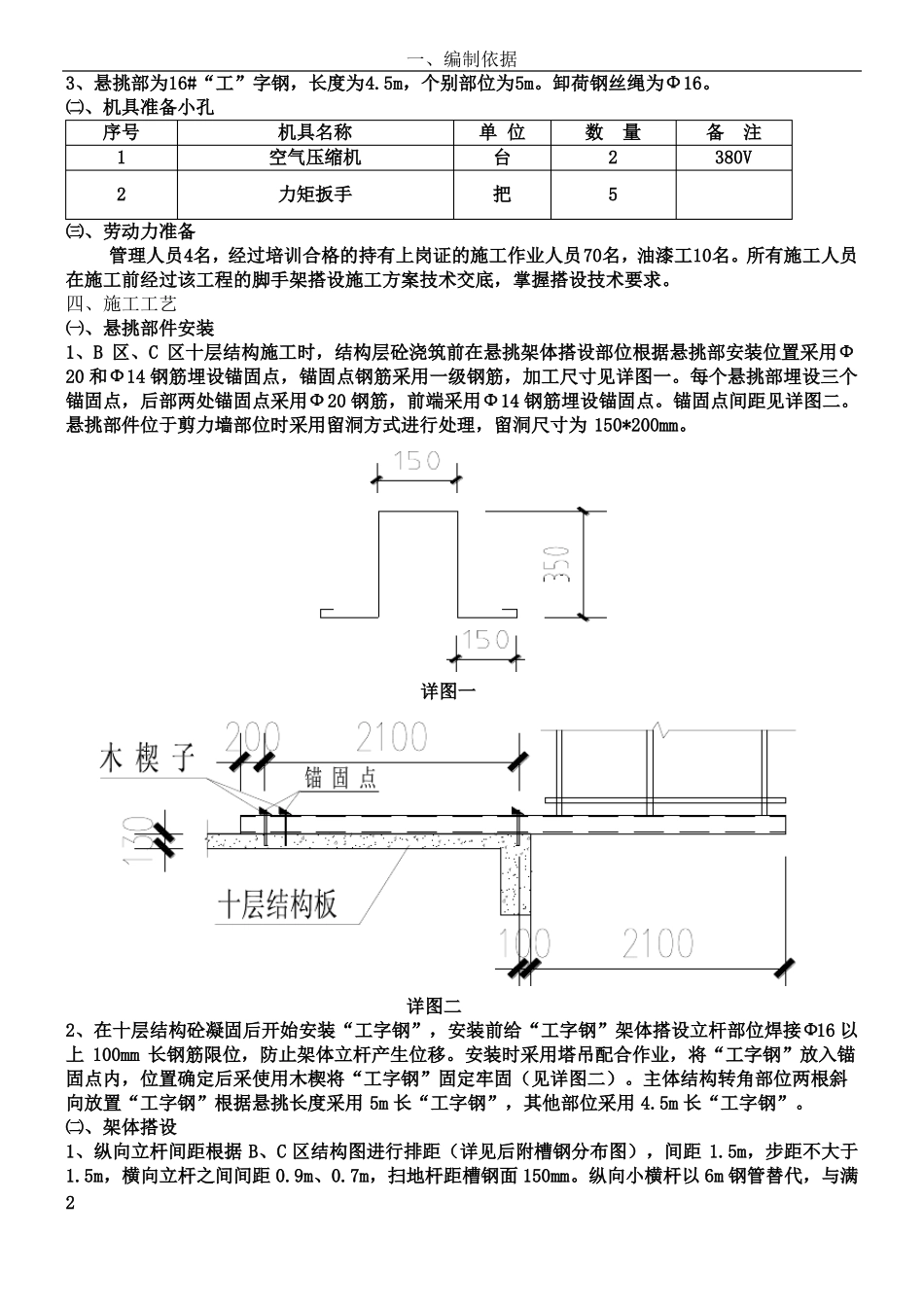

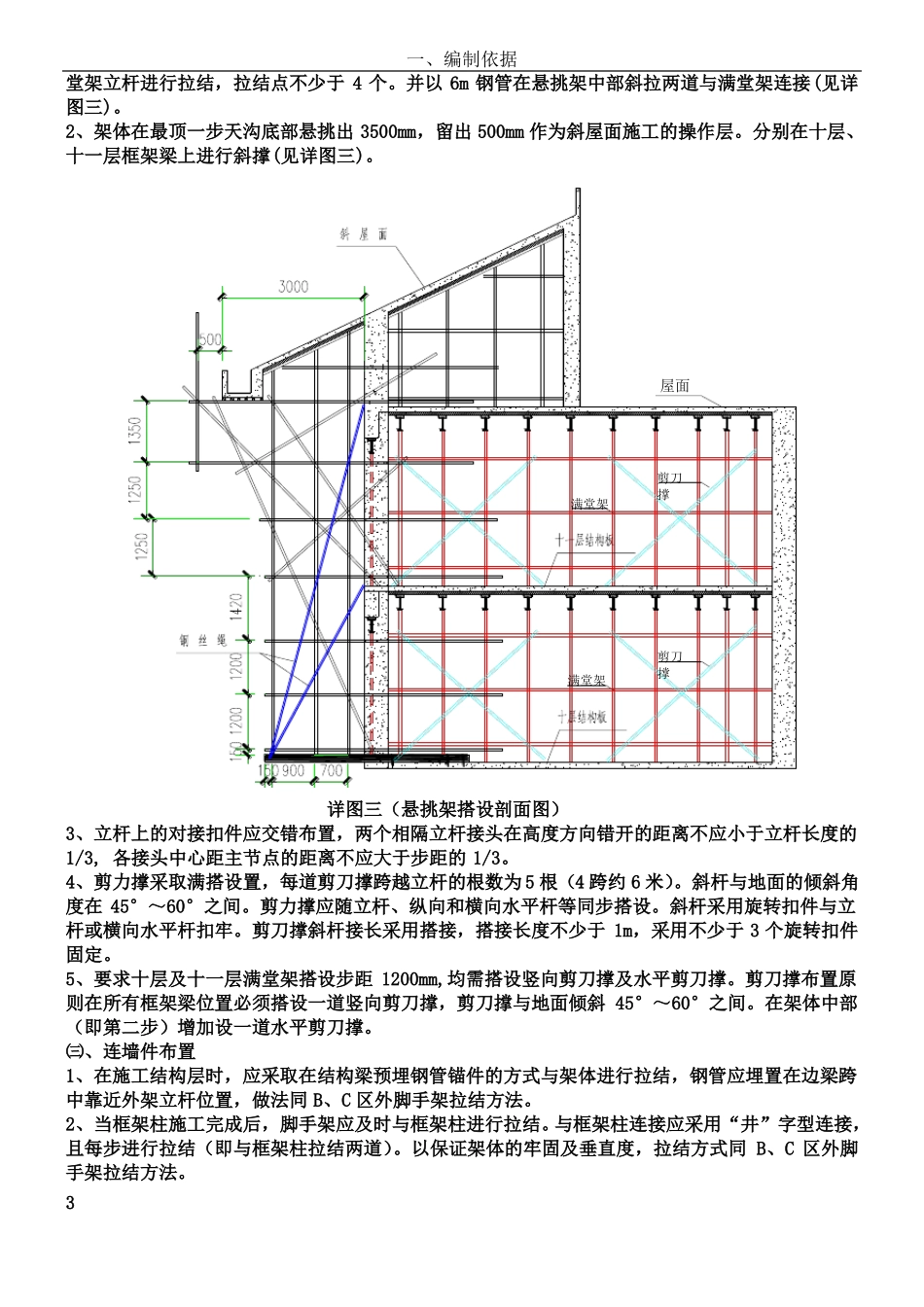

一、编制依据一、工程概况本工程 B、C 区地上十二层、地下一层，建筑高度 51.8m，框架剪力墙结构。B、C 区斜屋面悬挑端出外立面 3m,斜屋面板厚 100mm,斜屋面框架梁截面尺寸为 250*700，次梁截面尺寸为250*600，悬挑末端天沟水平梁截面尺寸为 250*600（见节点图一）。B、C 区二层至九层采用悬挑式脚手架，此架体只作为防护性架体。现从十层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约 8m。使得此架体既作为 B、C区十层、十一层外防护脚手架，也是斜屋面悬挑端支撑架。节点图一二、编制依据西北妇女儿童医院施工图纸西北妇女儿童医院施工组织设计《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011《建筑施工安全检查标准》 JGJ59—2011《建筑施工高处作业安全技术规范》 JGJ80—91《品茗施工安全设施计算软件》 2012 版三、施工准备㈠、材料准备1、采用Ф48钢管，根据使用位置的不同选择相应尺寸的立杆。所有脚手架钢管必须采用已喷涂黄色油漆的钢管。2、剪刀撑搭设采用已涂刷黑、 黄色钢管，踢脚板采用 15mm 厚200mm 高多层板制作， 并涂刷黑、黄油漆。1一、编制依据3、悬挑部为16#“工”字钢，长度为4.5m，个别部位为5m。卸荷钢丝绳为Ф16。㈡、机具准备小孔序号机具名称单 位数量备注1空气压缩机台2380V2力矩扳手把5㈢、劳动力准备管理人员4名，经过培训合格的持有上岗证的施工作业人员70名，油漆工10名。所有施工人员在施工前经过该工程的脚手架搭设施工方案技术交底，掌握搭设技术要求。四、施工工艺㈠、悬挑部件安装1、B 区、C 区十层结构施工时，结构层砼浇筑前在悬挑架体搭设部位根据悬挑部安装位置采用Ф20 和Ф14 钢筋埋设锚固点，锚固点钢筋采用一级钢筋，加工尺寸见详图一。每个悬挑部埋设三个锚固点，后部两处锚固点采用Ф20 钢筋，前端采用Ф14 钢筋埋设锚固点。锚固点间距见详图二。悬挑部件位于剪力墙部位时采用留洞方式进行处理，留洞尺寸为 150*200mm。详图一详图二2、在十层结构砼凝固后开始安装“工字钢”，安装前给“工字钢”架体搭设立杆部位焊接Ф16 以上 100mm 长钢筋限位，防止架体立杆产生位移。安装时采用塔吊配合作业，将“工字钢”放入锚固点内，位置确定后采使用木楔将“工字钢”固定牢固（见详图二）。主体结构转角部位两根斜向放置“工字钢”根据悬挑长度采用 5m 长“工字钢”，其他部位采用 4.5m 长“工字钢”。㈡、架体搭设1、纵向立杆间距根...
