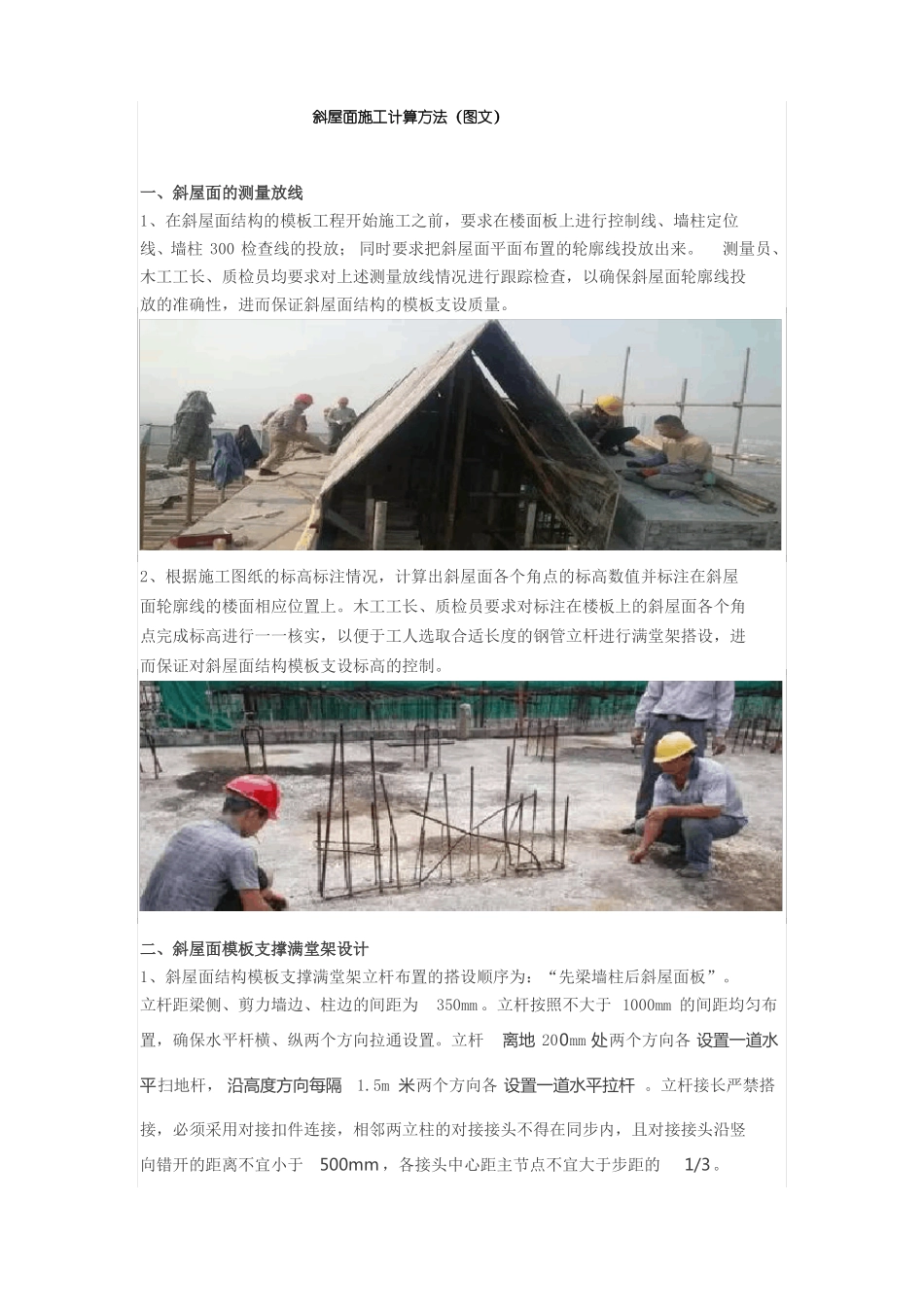

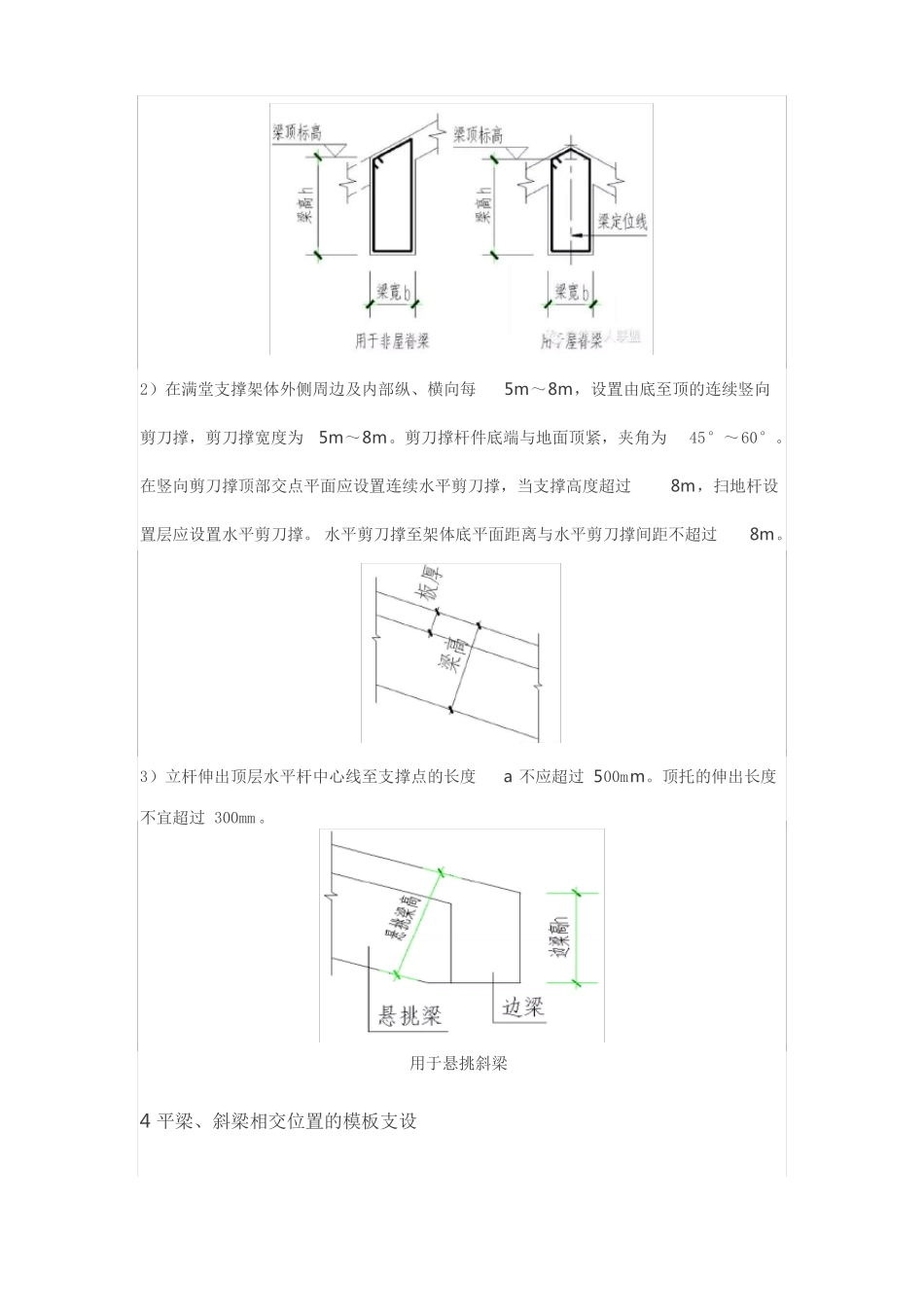

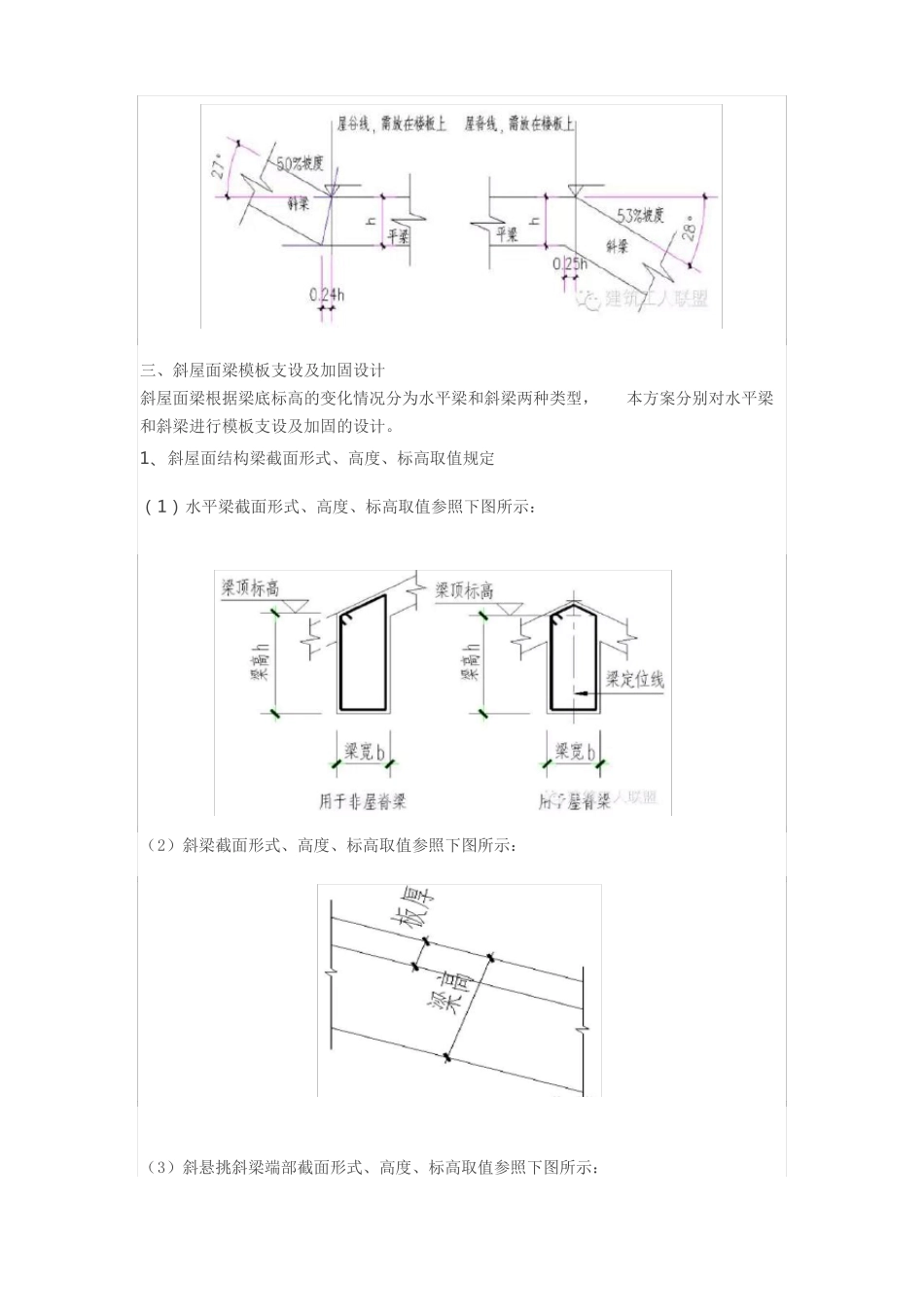

斜屋面施工计算方法（图文）一、斜屋面的测量放线1、在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱 300 检查线的投放； 同时要求把斜屋面平面布置的轮廓线投放出来。测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。2、根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。二、斜屋面模板支撑满堂架设计1、斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板”。立杆距梁侧、剪力墙边、柱边的间距为350mm 。立杆按照不大于 1000mm 的间距均匀布置，确保水平杆横、纵两个方向拉通设置。立杆离地 200mm 处两个方向各 设置一道水平扫地杆， 沿高度方向每隔1.5m 米两个方向各 设置一道水平拉杆 。立杆接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm ，各接头中心距主节点不宜大于步距的1/3。2）在满堂支撑架体外侧周边及内部纵、横向每5m～8m，设置由底至顶的连续竖向剪刀撑，剪刀撑宽度为5m～8m。剪刀撑杆件底端与地面顶紧，夹角为45°～60°。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑，当支撑高度超过8m，扫地杆设置层应设置水平剪刀撑。 水平剪刀撑至架体底平面距离与水平剪刀撑间距不超过8m。3）立杆伸出顶层水平杆中心线至支撑点的长度a 不应超过 500mm。顶托的伸出长度不宜超过 300mm 。用于悬挑斜梁4 平梁、斜梁相交位置的模板支设三、斜屋面梁模板支设及加固设计斜屋面梁根据梁底标高的变化情况分为水平梁和斜梁两种类型，本方案分别对水平梁和斜梁进行模板支设及加固的设计。1、斜屋面结构梁截面形式、高度、标高取值规定（1）水平梁截面形式、高度、标高取值参照下图所示：（2）斜梁截面形式、高度、标高取值参照下图所示：（3）斜悬挑斜梁端部截面形式、高度、标高取值参照下图所示：用于悬挑斜梁（4）平梁、斜梁相交位置的模板支设2、斜屋面水平梁模板支设及加固设计梁侧立杆距梁侧的距离均为300mm ；沿梁两侧立杆搭设水平钢管（水平杆中部加设两根顶托、立杆），用于摆放梁...
