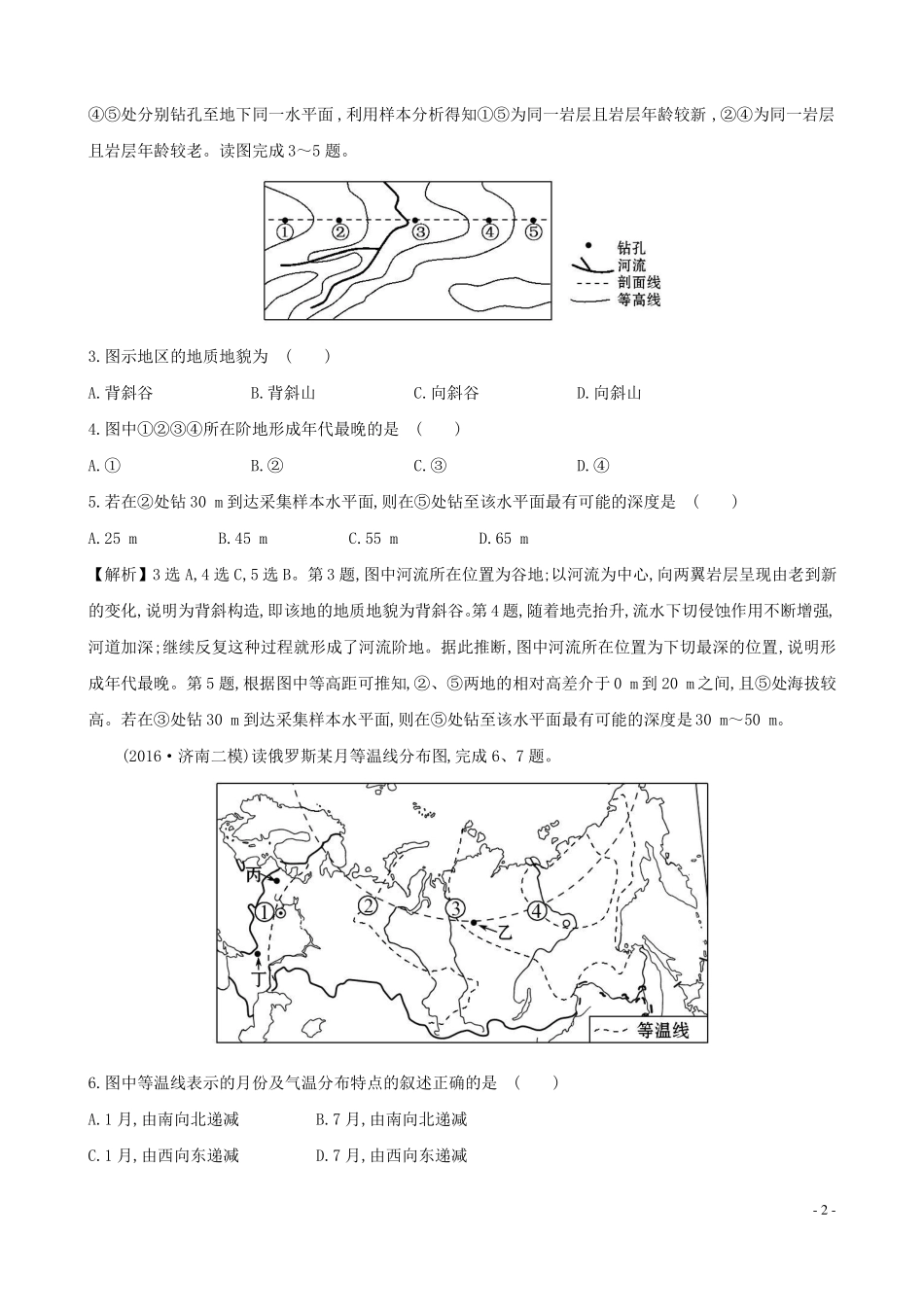

高考图表专攻练 一等值线图的判读(45 分钟100 分)一、选择题(每小题 4 分,共 48 分)(2016·银川三模)正屋正脊是指主屋屋顶最高处的一条屋脊。下图示意海南岛东北部山地地区的某乡村正屋正脊线与等高线的关系,图中乙地为该区域最高点,等高距为 20 米。读图回答 1、2 题。1.该区域的相对高差最大可能是()A.60 米B.70 米C.80 米D.110 米2.海南岛乡村建筑不同于我国北方地区坐北朝南的布局,受地形影响较大,一般背山面河。夏至日前后,站在甲处正屋的房门口能看到()A.太阳从正前方山头处升起B.太阳从正前方山头处落下C.太阳从左前方山头处升起D.太阳从右前方山头处落下【解析】1 选 D,2 选 D。第 1 题,读图,根据等高线,该区域的海拔最低处位于图示西北部(或东北部),最高处是乙处,相隔 5 条等高线。图中等高距是 20 米,根据高差公式,(n-1)·d﹤H﹤(n+1)·d,可以计算出相对高差范围是 80 米﹤H﹤120 米,最大可能是 110 米。第 2 题,海南岛乡村建筑不同于我国北方地区坐北朝南的布局,受地形影响较大,一般背山面河,故甲处正屋朝向西南方向,房门朝向西南方向。夏至日前后,太阳直射点在北半球,日出方位为东北方向,日落方位为西北方向,故站在正屋房门口不能看到日出 ,只能看到日落,看到太阳从右前方山头处落下。(2016·天津六校联考)阶地是在地壳垂直运动的影响下,由河流下切侵蚀作用而形成,有几级阶地,就对应有几次地壳运动。下图示意某河流阶地的地形,其中等高距为 10 m。某地质考察队沿剖面线在①②③- 1 -④⑤处分别钻孔至地下同一水平面 ,利用样本分析得知①⑤为同一岩层且岩层年龄较新 ,②④为同一岩层且岩层年龄较老。读图完成 3～5 题。3.图示地区的地质地貌为()A.背斜谷B.背斜山C.向斜谷D.向斜山4.图中①②③④所在阶地形成年代最晚的是()A.①B.②C.③D.④5.若在②处钻 30 m 到达采集样本水平面,则在⑤处钻至该水平面最有可能的深度是()A.25 mB.45 mC.55 mD.65 m【解析】3 选 A,4 选 C,5 选 B。第 3 题,图中河流所在位置为谷地;以河流为中心,向两翼岩层呈现由老到新的变化,说明为背斜构造,即该地的地质地貌为背斜谷。第 4 题,随着地壳抬升,流水下切侵蚀作用不断增强,河道加深;继续反复这种过程就形成了河流阶地。据此推断,图中河流所在位置为下切最深的位置,说明形成年代最晚。第 5 题,根据图中等高距可推知,②、⑤两地的相对高差介于 0 m 到 20 m 之间,且⑤处海拔较高。若在③处钻...
