施工方案-天然气管道穿越工程施工方案

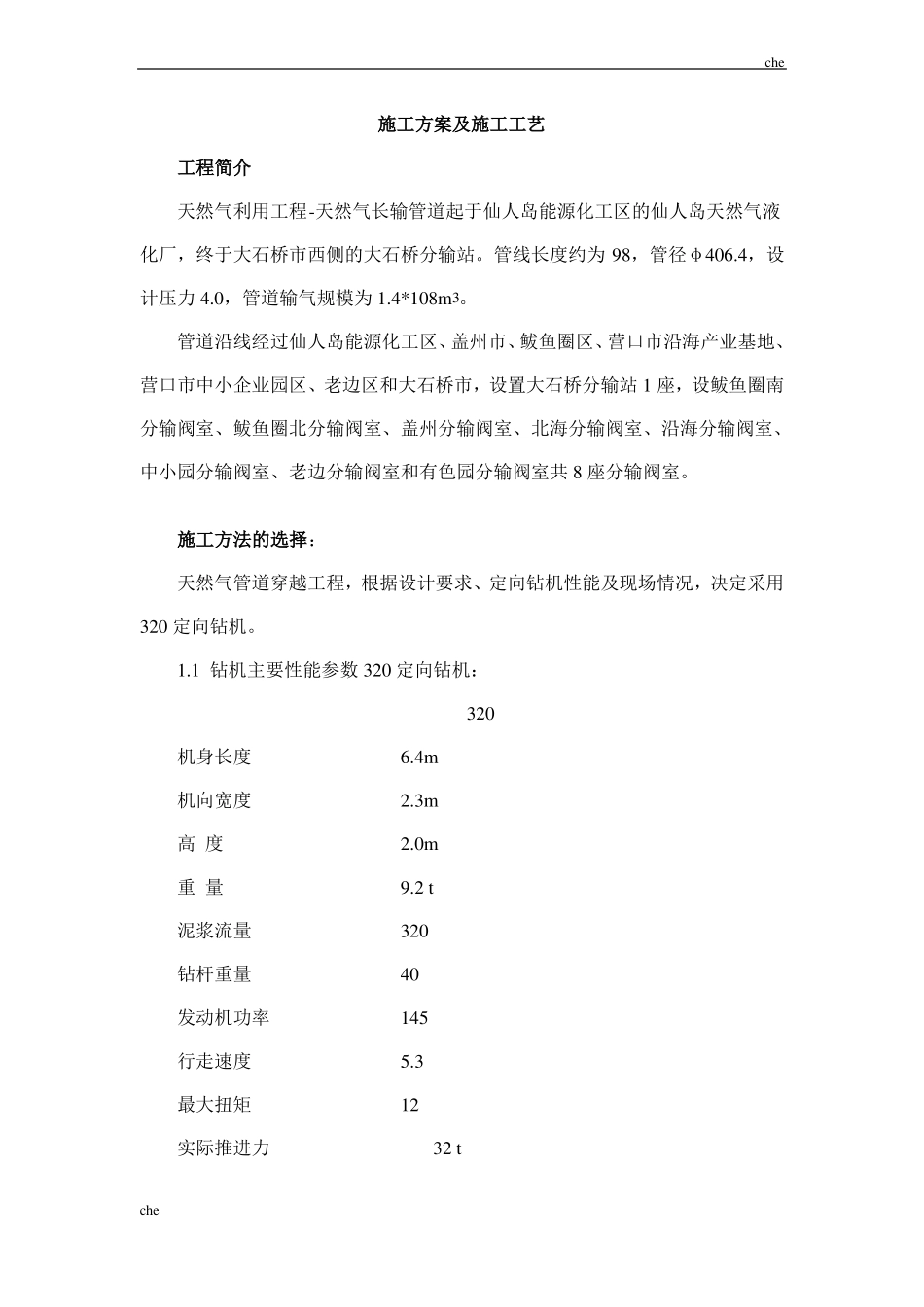

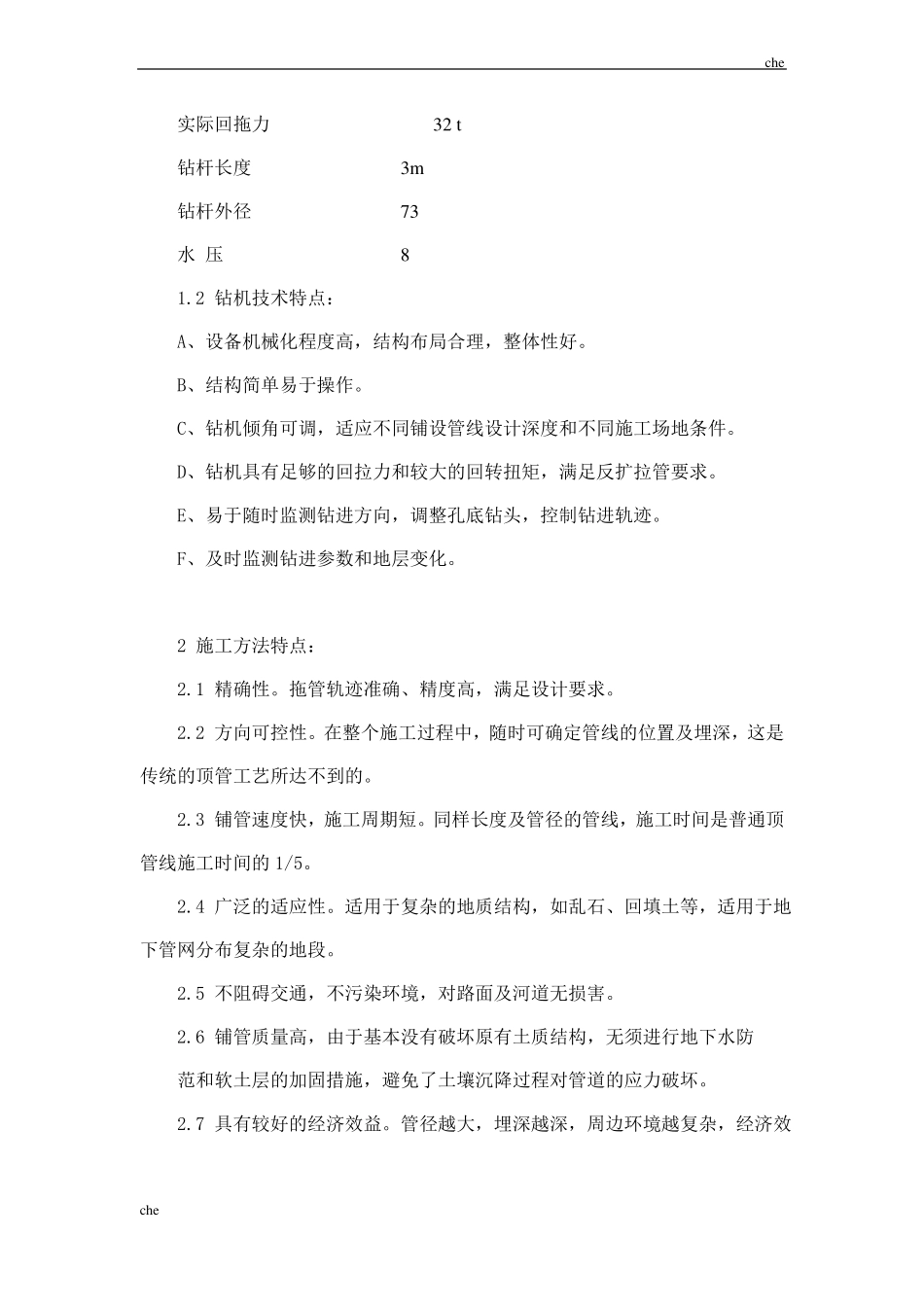

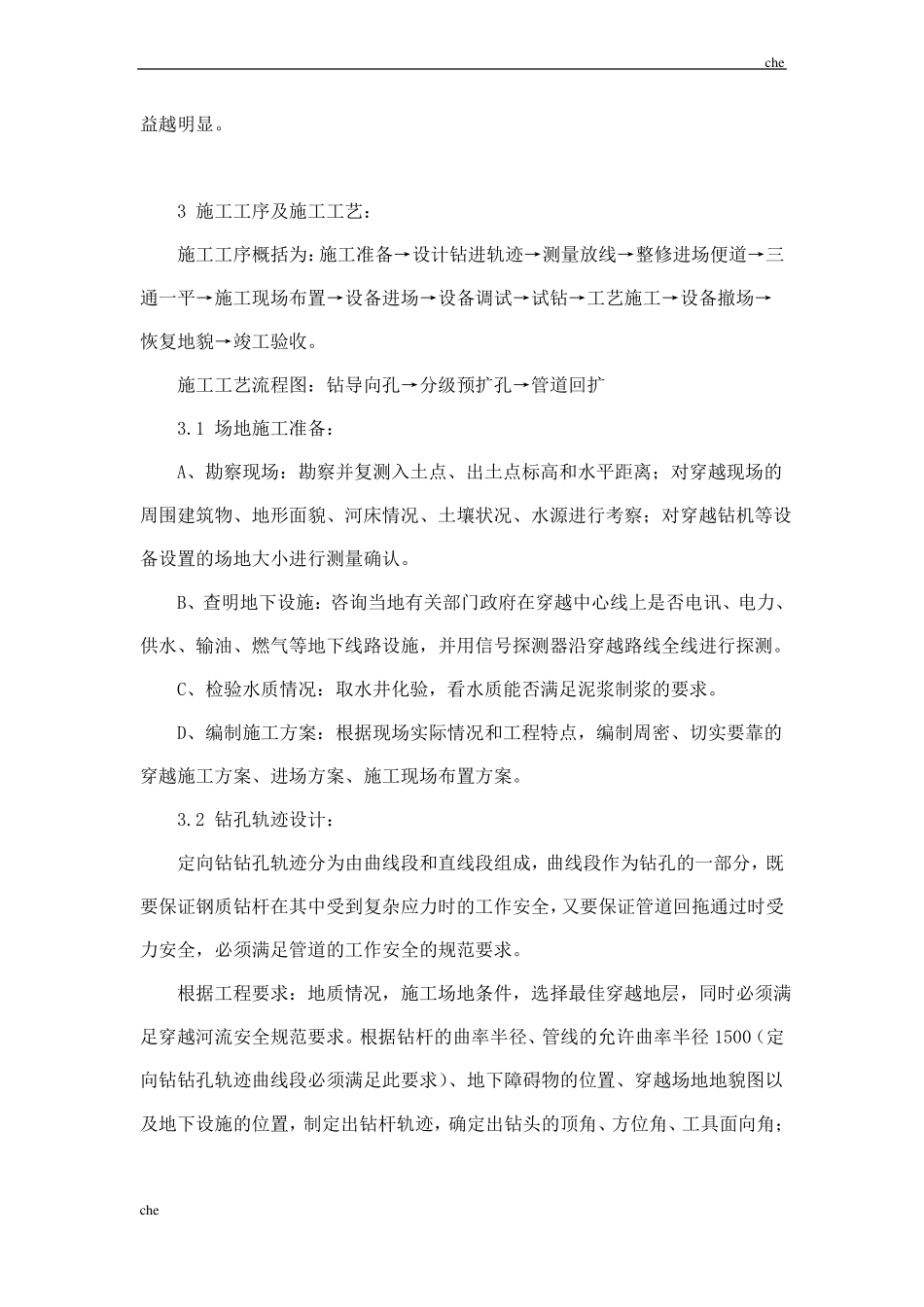

che施工方案及施工工艺工程简介天然气利用工程-天然气长输管道起于仙人岛能源化工区的仙人岛天然气液化厂，终于大石桥市西侧的大石桥分输站。管线长度约为 98，管径φ406.4，设计压力 4.0，管道输气规模为 1.4*108m3。管道沿线经过仙人岛能源化工区、盖州市、鲅鱼圈区、营口市沿海产业基地、营口市中小企业园区、老边区和大石桥市，设置大石桥分输站 1 座，设鲅鱼圈南分输阀室、鲅鱼圈北分输阀室、盖州分输阀室、北海分输阀室、沿海分输阀室、中小园分输阀室、老边分输阀室和有色园分输阀室共 8 座分输阀室。施工方法的选择：天然气管道穿越工程，根据设计要求、定向钻机性能及现场情况，决定采用320 定向钻机。1.1 钻机主要性能参数 320 定向钻机：320机身长度机向宽度高 度重 量6.4m2.3m2.0m9.2 t320401455.31232 t泥浆流量钻杆重量发动机功率行走速度最大扭矩实际推进力cheche实际回拖力钻杆长度钻杆外径水 压3m73832 t1.2 钻机技术特点：A、设备机械化程度高，结构布局合理，整体性好。B、结构简单易于操作。C、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管要求。E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。F、及时监测钻进参数和地层变化。2 施工方法特点：2.1 精确性。拖管轨迹准确、精度高，满足设计要求。2.2 方向可控性。在整个施工过程中，随时可确定管线的位置及埋深，这是传统的顶管工艺所达不到的。2.3 铺管速度快，施工周期短。同样长度及管径的管线，施工时间是普通顶管线施工时间的 1/5。2.4 广泛的适应性。适用于复杂的地质结构，如乱石、回填土等，适用于地下管网分布复杂的地段。2.5 不阻碍交通，不污染环境，对路面及河道无损害。2.6 铺管质量高，由于基本没有破坏原有土质结构，无须进行地下水防范和软土层的加固措施，避免了土壤沉降过程对管道的应力破坏。2.7 具有较好的经济效益。管径越大，埋深越深，周边环境越复杂，经济效cheche益越明显。3 施工工序及施工工艺：施工工序概括为：施工准备→设计钻进轨迹→测量放线→整修进场便道→三通一平→施工现场布置→设备进场→设备调试→试钻→工艺施工→设备撤场→恢复地貌→竣工验收。施工工艺流程图：钻导向孔→分级预扩孔→管道回扩3.1 场地施工准备：A、勘察现场：勘察并复测入土点、出土点标高和水平距离；对穿越现场的周围建筑物、地形面貌、河床情况...
