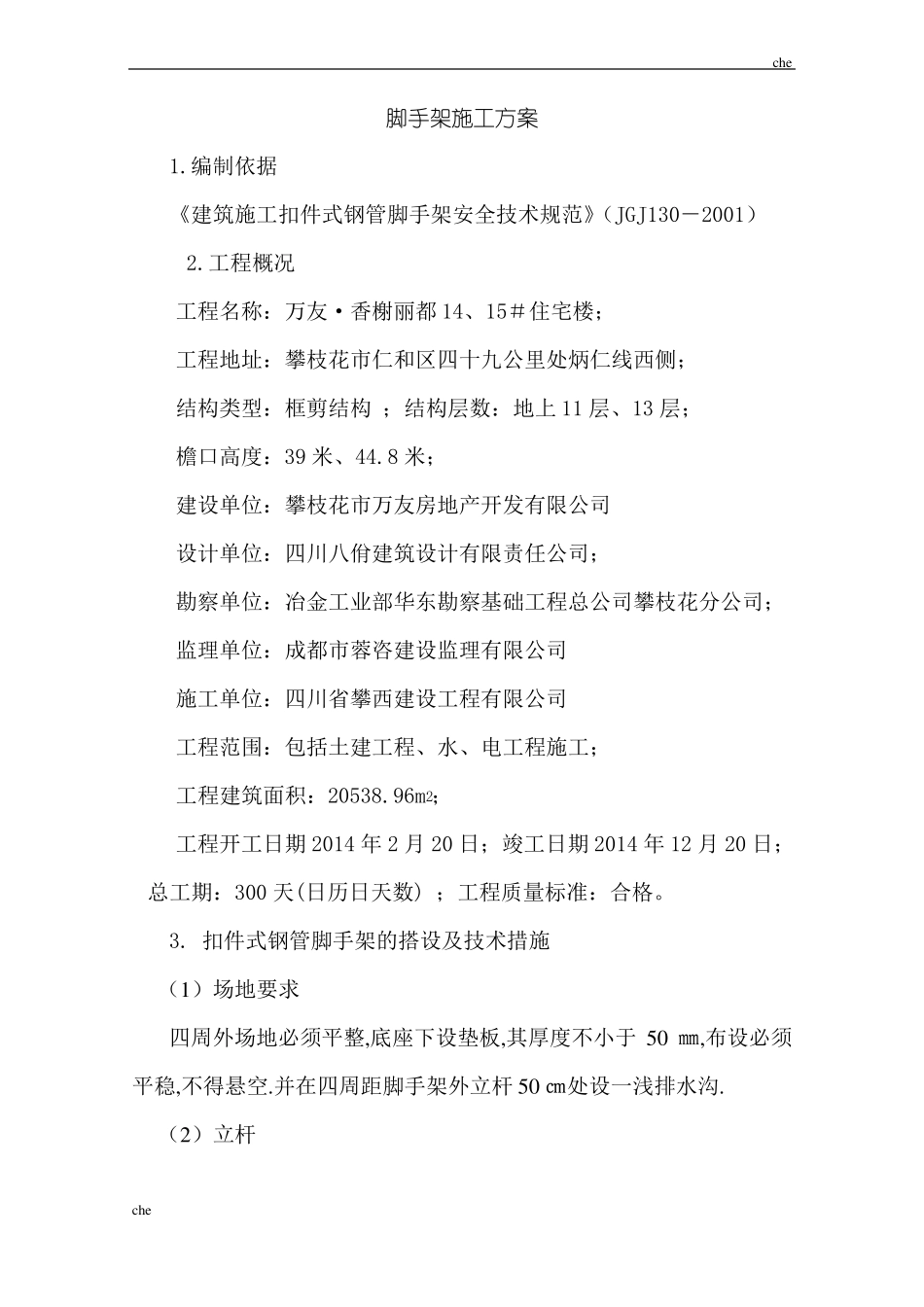

che脚手架施工方案1.编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001） 2.工程概况工程名称：万友·香榭丽都 14、15＃住宅楼；工程地址：攀枝花市仁和区四十九公里处炳仁线西侧；结构类型：框剪结构 ；结构层数：地上 11 层、13 层；檐口高度：39 米、44.8 米；建设单位：攀枝花市万友房地产开发有限公司设计单位：四川八佾建筑设计有限责任公司；勘察单位：冶金工业部华东勘察基础工程总公司攀枝花分公司；监理单位：成都市蓉咨建设监理有限公司施工单位：四川省攀西建设工程有限公司工程范围：包括土建工程、水、电工程施工；工程建筑面积：20538.96m2；工程开工日期 2014 年 2 月 20 日；竣工日期 2014 年 12 月 20 日；总工期：300 天(日历日天数) ；工程质量标准：合格。3. 扣件式钢管脚手架的搭设及技术措施（1）场地要求四周外场地必须平整,底座下设垫板,其厚度不小于 50 ㎜,布设必须平稳,不得悬空.并在四周距脚手架外立杆 50 ㎝处设一浅排水沟.（2）立杆cheche全楼脚手架采用单排单立杆,立杆纵距 1.8 米，立杆离墙距离为 0.25米和 1.1 米两种，立杆顶端高出结构檐口上皮 1.5m.立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接 .接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离为 50 ㎝;各接头中心距主节点的距离为 60 ㎝（3）大横杆大横杆置于小横杆之下 ,在立柱的内侧 ,用直角扣件与立柱扣紧 ;其长度为 3 跨,距离为 60 ㎝,同一步大横杆四周要交圈.大横杆步距为 1.4米 。大横杆采用对接扣件连接,其接头交错布置、不在同步、同跨内.相邻接头水平距离为 50 ㎝,各接头距立柱的距离为 50 ㎝.（4）小横杆每一立杆与大横杆相交处 (即主节点),都必须设置一根小横杆 ,并采用直角扣件扣紧在大横杆上,该杆轴先偏离之节点的距离为 15 ㎝.小横杆间距应与立杆柱距相同 ,且根据作业层脚手板搭设的需要 ,可在等间距设置增设 1～2 根小横杆.其最大间距为 75 ㎝.小横杆伸出外排大横杆边缘距离为 10 ㎝;伸出里排大横杆距结构外边缘 15 ㎝,且长度为 44 ㎝.上、下层小横杆应在立杆处错开布置,同层的相邻小横杆在立柱处相向布置.（5）纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮 20 ㎝处的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。cheche（6）剪刀撑本脚手架采用剪刀撑与横向斜撑 相结合的方式,...
