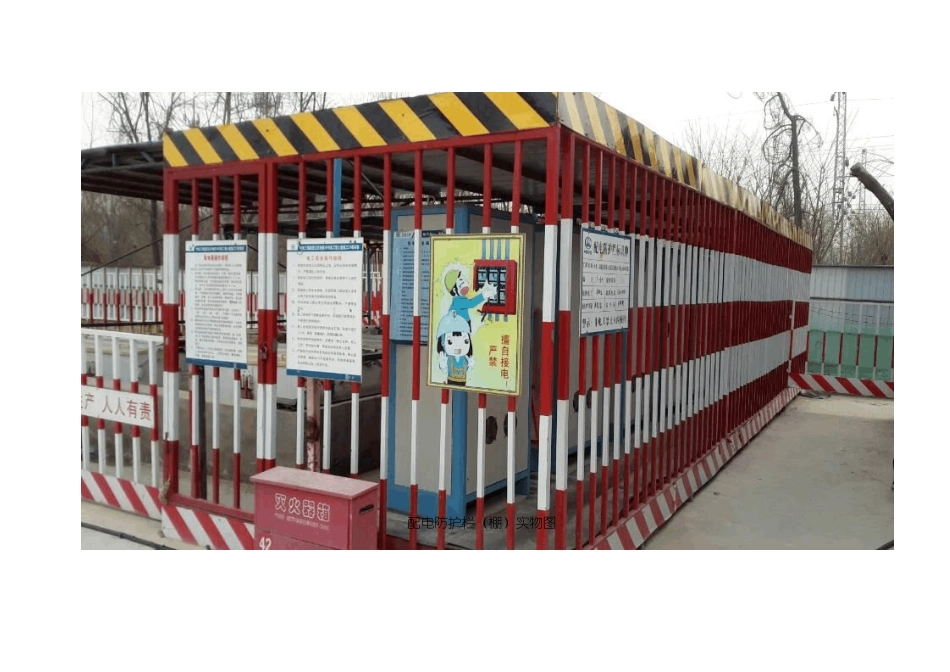

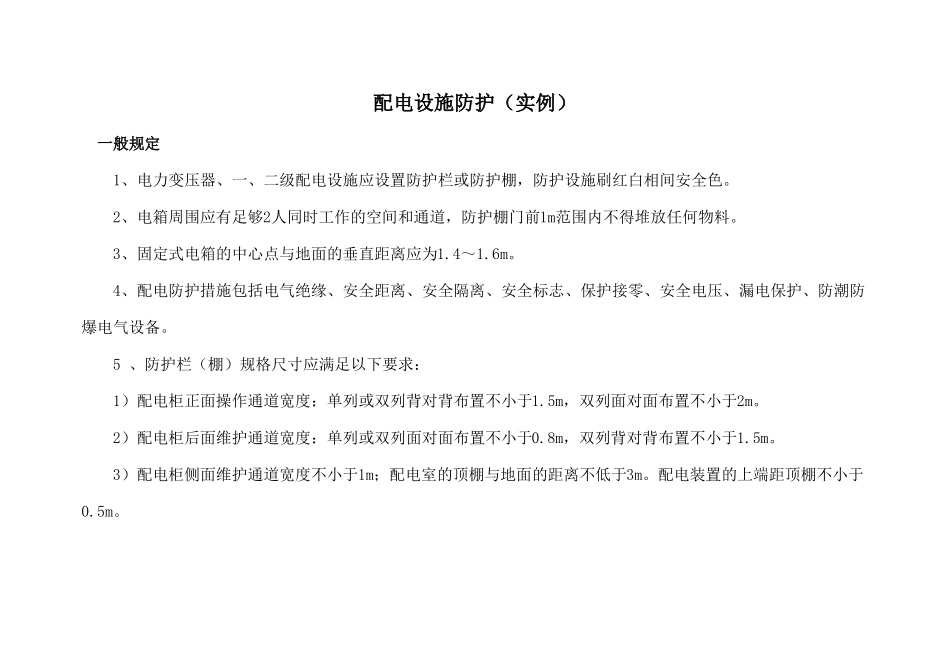

配电设施防护（实例）一般规定1、电力变压器、一、二级配电设施应设置防护栏或防护棚，防护设施刷红白相间安全色。2、电箱周围应有足够2人同时工作的空间和通道，防护棚门前1m范围内不得堆放任何物料。3、固定式电箱的中心点与地面的垂直距离应为1.4～1.6m。4、配电防护措施包括电气绝缘、安全距离、安全隔离、安全标志、保护接零、安全电压、漏电保护、防潮防爆电气设备。5 、防护栏（棚）规格尺寸应满足以下要求：1）配电柜正面操作通道宽度：单列或双列背对背布置不小于1.5m，双列面对面布置不小于2m。2）配电柜后面维护通道宽度：单列或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m。3）配电柜侧面维护通道宽度不小于1m；配电室的顶棚与地面的距离不低于3m。配电装置的上端距顶棚不小于0.5m。4）一、二级配电设施作业台应设置绝缘踏板或绝缘垫。5）配电区应配置砂箱和可用于扑灭电气火灾的灭火器。6）悬挂各种标牌及警示标志，如线路停电维修应悬挂“禁止合闸、有人工作”停电标志牌。7）配电区地面应做硬化处理，保持整洁，不得堆放任何妨碍操作、维修杂物。配电防护栏（棚）实物图作业区域设置绝缘踏板或绝缘垫4.5.2 变配电站防护YB/FZ系列预装式变电站防护尺寸图防护栏效果图4.5.3 固定式电箱防护防护棚做法固定式配电箱防护栏（棚）实物一标识牌、悬挂电工安全操作规程和配电箱安全操作规程配电防护栏（棚）实物二配电箱防护标识牌配电防护栏（棚）应做良好的接地措施
