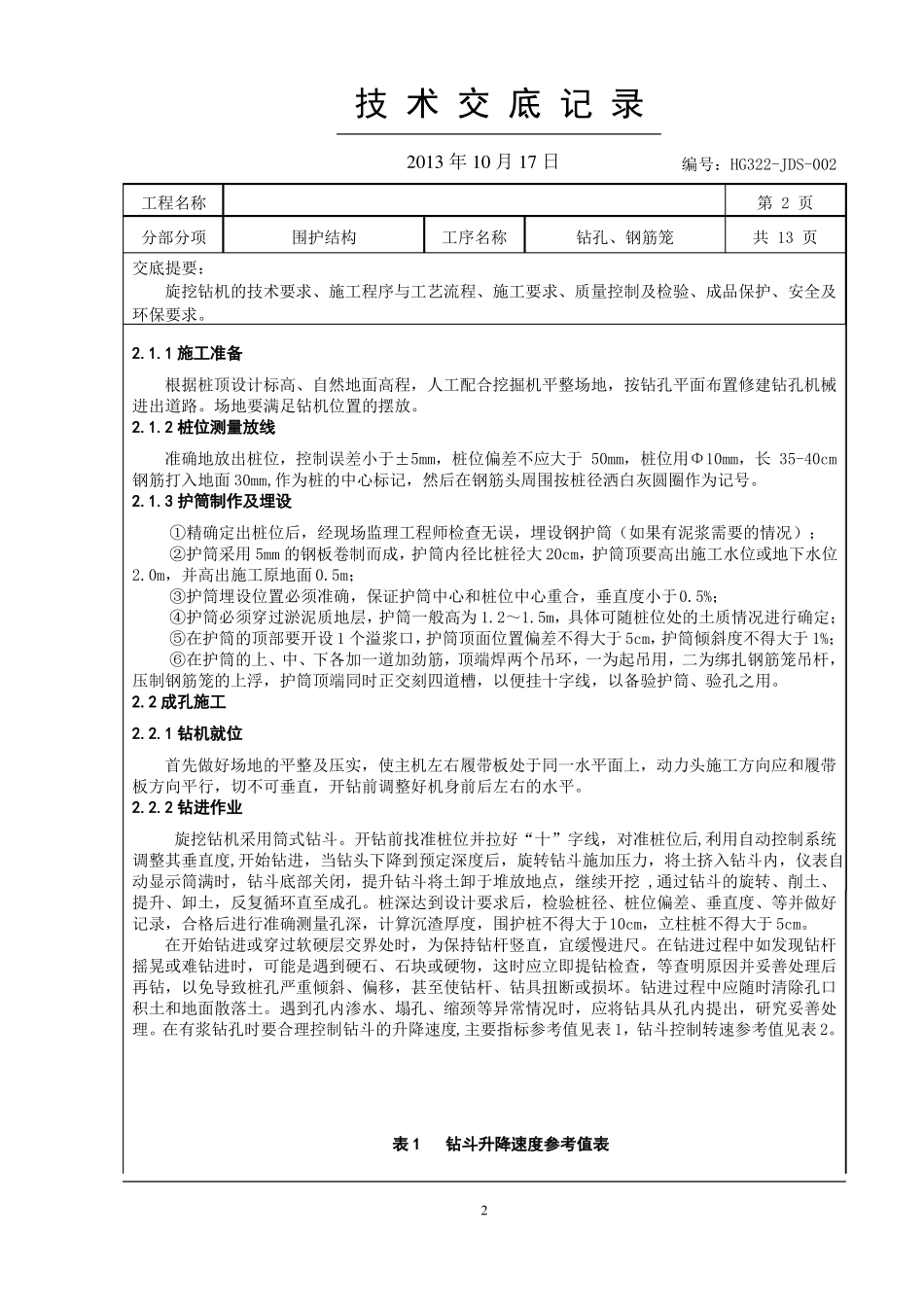

技 术 交 底 记 录2013 年 10 月 17 日编号：HG322-JDS-002工程名称分部分项围护结构工序名称钻孔、钢筋笼第 1 页共 13 页交底提要：旋挖钻机的技术要求、施工程序与工艺流程、施工要求、质量控制及检验、成品保护、安全及环保要求。交底内容：旋挖钻机施工技术交底一、工程概况根据施工设计图纸和湖北省地质勘查基础公司 2012 年 7 月提供的《》，本工程采用旋挖钻机成孔。桩顶标高为 19.2～20.7m（不含 800mm 冠梁标高），钻孔有效桩长 14.5～17.5m。钻孔桩直径=1000mm，间距 1500/3000mm（1500mm 应跳挖）。钢筋：主筋为 HRB400、箍筋为：HPB300。纵筋保护层厚度不小于 50mm，桩纵筋采用直螺纹套筒连接，同一截面内的接头数量不得超过 50%，两接头间距大于 1m,箍筋及加劲箍均应绑扎或焊接牢固。混凝土：C30 混凝土，C35 水下混凝土。二、旋挖钻孔桩施工旋挖钻施工工艺流程图见下图施工准备2.1 施工准备平台材料、漏斗准备混凝土灌注记录导管试拼、准备自检后报监理审批钢筋笼制作钻机准备钻机就位、校正自检后报监理审批钻孔、成孔自检后报监理审批成孔记录填写确定桩位埋设护桩筒埋设护筒护筒制作安放钢筋笼检查记录填写、安放导管搭设平台、安装料斗混凝土灌注截桩头、桩检测中间交工验证1制作混凝土试件技 术 交 底 记 录2013 年 10 月 17 日编号：HG322-JDS-002工程名称分部分项围护结构工序名称钻孔、钢筋笼第 2 页共 13 页交底提要：旋挖钻机的技术要求、施工程序与工艺流程、施工要求、质量控制及检验、成品保护、安全及环保要求。2.1.1 施工准备根据桩顶设计标高、自然地面高程，人工配合挖掘机平整场地，按钻孔平面布置修建钻孔机械进出道路。场地要满足钻机位置的摆放。2.1.2 桩位测量放线准确地放出桩位，控制误差小于±5mm，桩位偏差不应大于 50mm，桩位用Φ10mm，长 35-40cm钢筋打入地面 30mm,作为桩的中心标记，然后在钢筋头周围按桩径洒白灰圆圈作为记号。2.1.3 护筒制作及埋设①精确定出桩位后，经现场监理工程师检查无误，埋设钢护筒（如果有泥浆需要的情况）；②护筒采用 5mm 的钢板卷制而成，护筒内径比桩径大 20cm，护筒顶要高出施工水位或地下水位2.0m，并高出施工原地面 0.5m；③护筒埋设位置必须准确，保证护筒中心和桩位中心重合，垂直度小于0.5%；④护筒必须穿过淤泥质地层，护筒一般高为 1.2～1.5m，具体可随桩位处的土质情况进行确定；⑤在护筒的顶部要开...
