桩基施工技术交底编号：工程名称分部分项工程交底部位施工单位桩基桩基旋挖钻施工交底人：年月日区间线下桩基施工技术交底审核人：年月日一、简介泊董区间桩基础工程采用φ120cm 钻孔灌注桩基础，旋挖钻使用清水作业法成孔施工
二、施工工艺及标准施工流程测量放线→埋设护筒→钻机就位→泥浆制备→钻进成孔→钢筋笼制做与安装→导管安装→砼搅拌、运输、灌注→成桩移位→桩头凿除→桩基无损检测
施工方法1、施工准备灌注桩桩位按坐标法测放，测放前仔细复核设计所提供的桩位坐标无误
桩基中心位置测设完成后，应在纵横向设护桩，以备钻孔过程中对桩位进行复核
2、护筒埋设（1）钻孔开始前埋设护筒
护筒宜采用钢板卷制，其内径应大于桩径至少 200mm，壁厚应能使护筒保持圆筒状且不变形
（2）护筒在埋设定位时，除设计有规定外，护筒中心与桩中心的平面位置偏差应不大于 50mm，护筒在竖直方向倾斜度应不大于 1%
（3）护筒顶面宜高出地下水位 2m，并高出施工地面 0
5m，其高度尚应满足孔内泥浆面高度的要求
护筒埋置深度不小于 1m，根据实际地质情况适当加长，埋设时应在护筒四周回填黏土并分层夯实，可用锤击、加压或振动等方法下沉护筒
（4）旱地或浅水埋设护筒时，对于不透水地层，埋深宜为护筒外径的1
5 倍，但不得少于 1
0m；对于砂土和粉土等透水地层埋设深度应根据地质厚度确定，但宜用不透水土换填至护筒刃脚下不少于 0
5m，换填直径应超出护筒直径 0

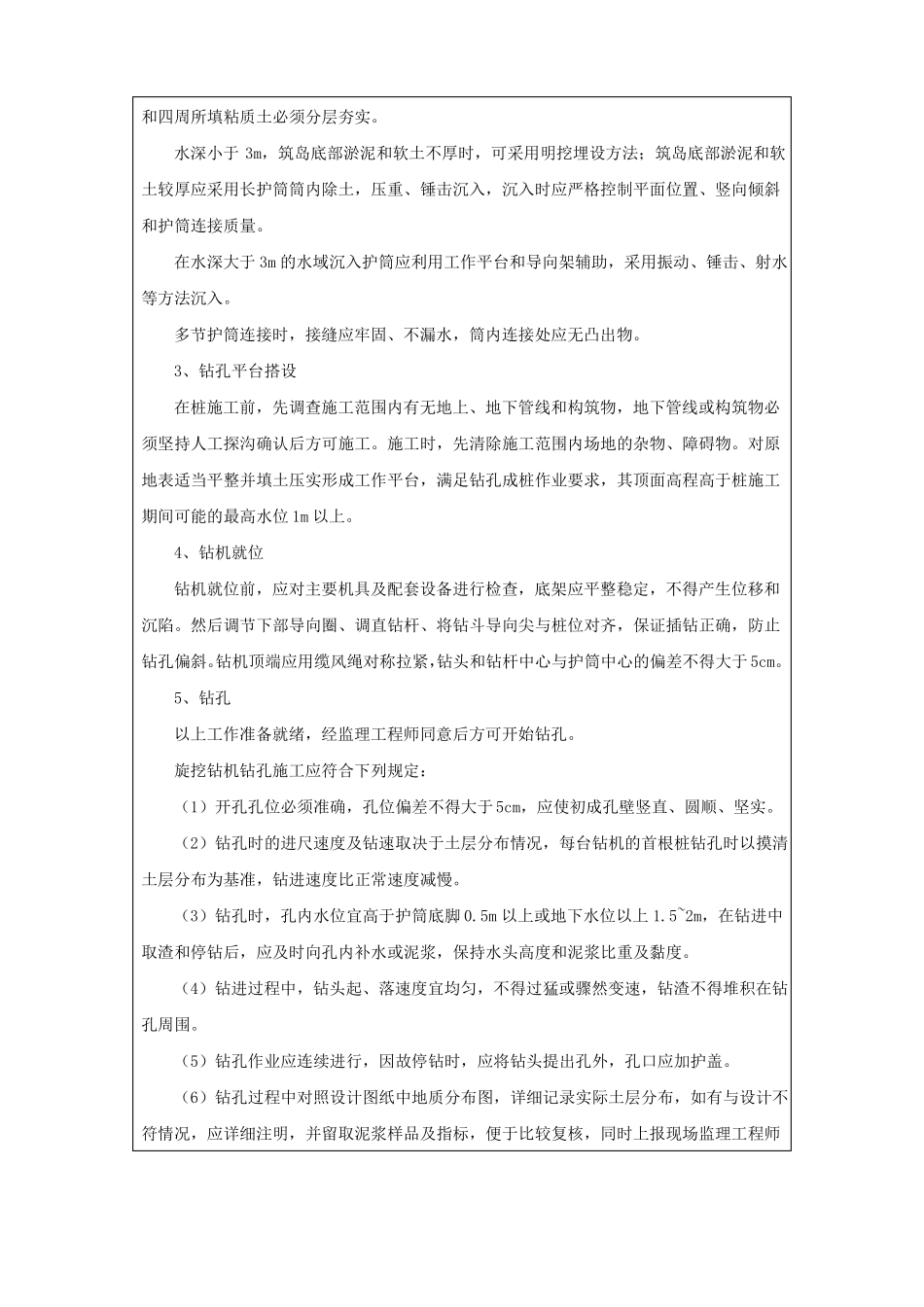

（5）旱地或水深小于 3m 且筑岛底无软弱土层时，护筒可采用明挖埋设法，护筒底部和四周所填粘质土必须分层夯实
水深小于 3m，筑岛底部淤泥和软土不厚时，可采用明挖埋设方法；筑岛底部淤泥和软土较厚应采用长护筒筒内除土，压重、锤击沉入，沉入时应严格控制平面位置、竖向倾斜和护筒连接质量
在水深大于 3m 的水域沉入护筒应利用工作平台和导向架辅助，采用
