室内旋转钢楼梯计算书一、设计概况1
本工程为室内旋转钢楼梯结构,钢梯高度为 5
5 米，两跑
梯柱截面：焊接管 200X6
0; 梯梁截面: 箱 300X50X6
0平台挑梁截面：箱3
钢构件材质均采用 Q235B
钢楼梯轴测图 1300X150X6
0/箱 200X100X6
0 平台次梁截面: 箱 200X100X6
1二、设计过程1
设计规范：1
1《建筑结构荷载规范》（GB50009-2012）1
2《钢结构设计规范》（GB50017-2003）1
3《钢结构工程施工质量验收规范》（GB50205-2001）1
4《建筑钢结构焊接技术规程》（JGJ81-2002）2
设计菏载：2
1楼梯活荷载：2

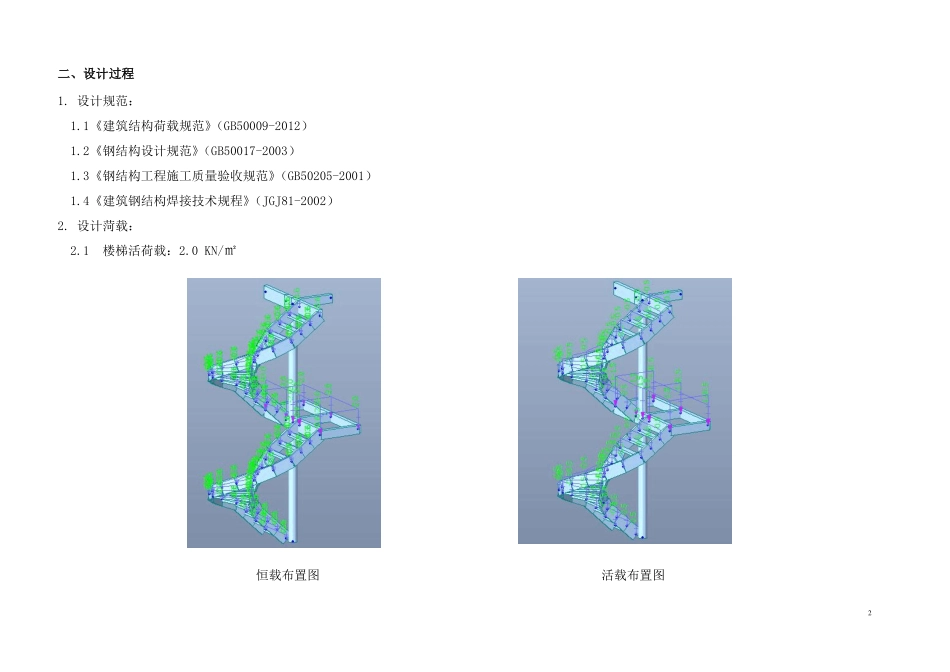

0 KN/㎡恒载布置图活载布置图22
2边界条件边界条件图2
3计算软件：北京迈达斯技术有限公司编制的 midas gen 2014
4计算结果2
1 荷载组合32
2 分析结果结构位移图(sLCB2)结构应力图(sLCB2)结构反力图42
3 设计结果组合应力图验算比率56
