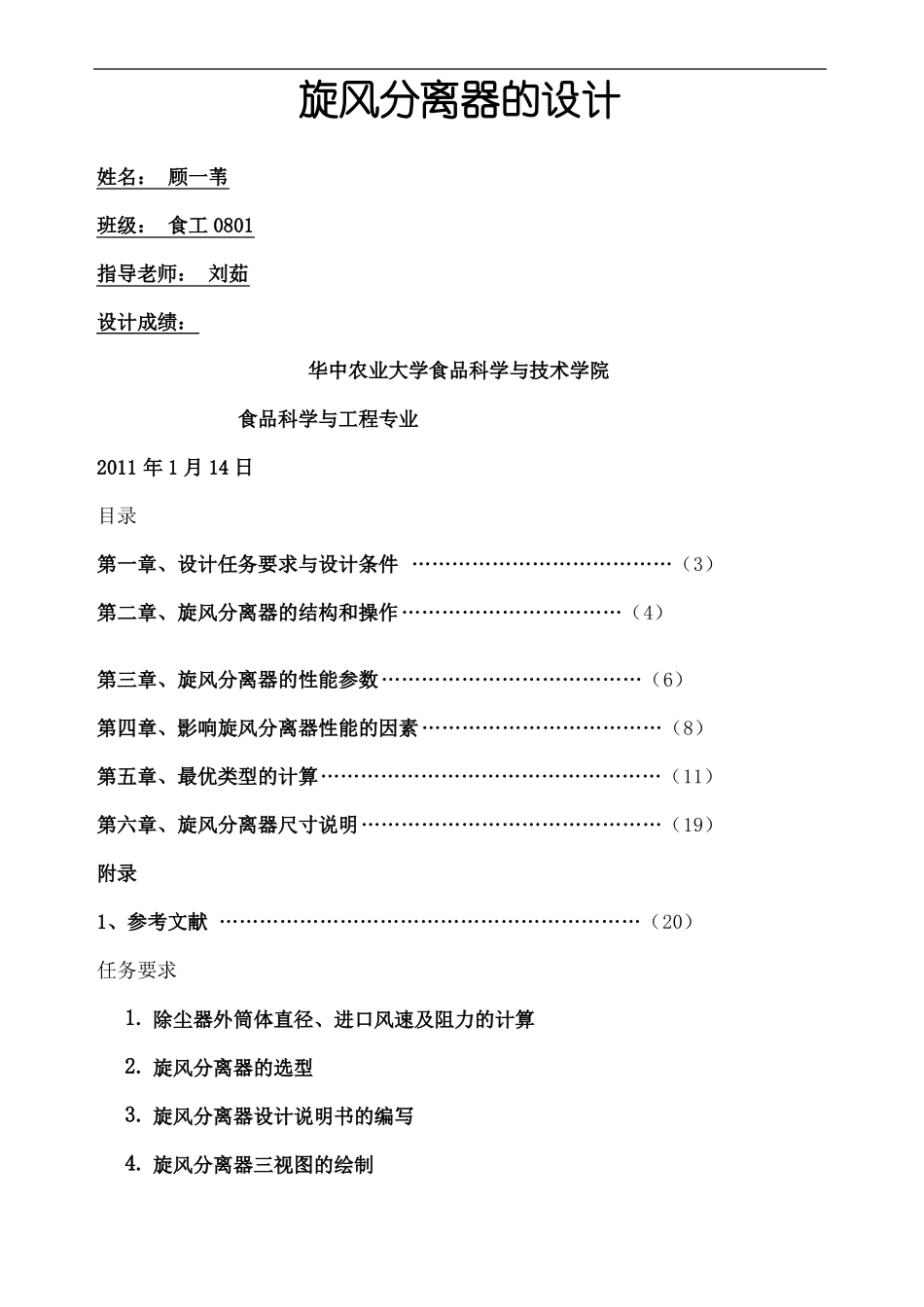

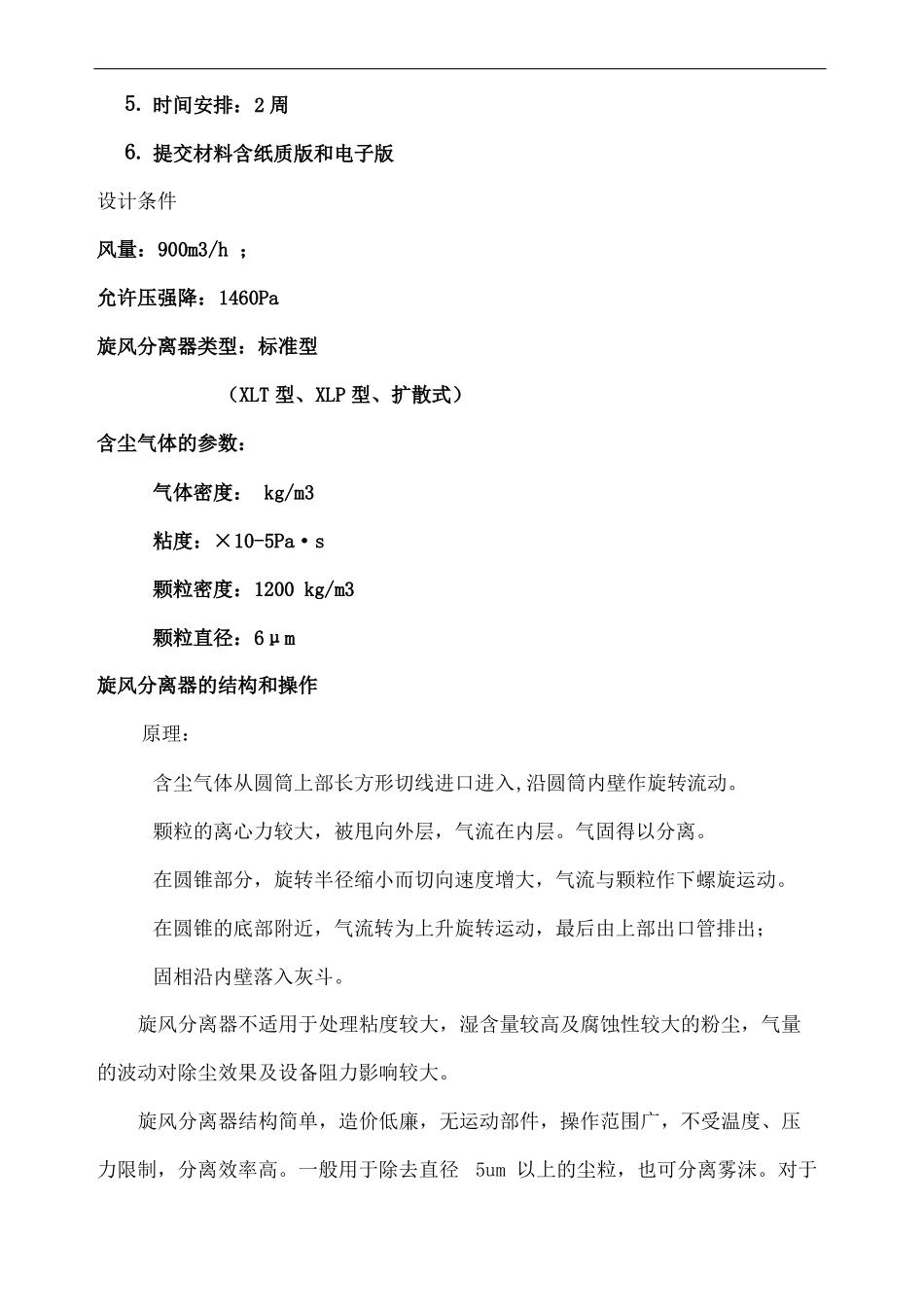

旋风分离器的设计公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-旋风分离器的设计姓名： 顾一苇班级： 食工 0801指导老师： 刘茹设计成绩：华中农业大学食品科学与技术学院食品科学与工程专业2011 年 1 月 14 日目录第一章、设计任务要求与设计条件 …………………………………（3）第二章、旋风分离器的结构和操作……………………………（4）第三章、旋风分离器的性能参数…………………………………（6）第四章、影响旋风分离器性能的因素………………………………（8）第五章、最优类型的计算……………………………………………（11）第六章、旋风分离器尺寸说明………………………………………（19）附录1、参考文献 ………………………………………………………（20）任务要求1. 除尘器外筒体直径、进口风速及阻力的计算2. 旋风分离器的选型3. 旋风分离器设计说明书的编写4. 旋风分离器三视图的绘制5. 时间安排：2 周6. 提交材料含纸质版和电子版设计条件风量：900m3/h ；允许压强降：1460Pa旋风分离器类型：标准型（XLT 型、XLP 型、扩散式）含尘气体的参数：气体密度： kg/m3粘度：×10-5Pa·s颗粒密度：1200 kg/m3颗粒直径：6μm旋风分离器的结构和操作原理：含尘气体从圆筒上部长方形切线进口进入,沿圆筒内壁作旋转流动。颗粒的离心力较大，被甩向外层，气流在内层。气固得以分离。在圆锥部分，旋转半径缩小而切向速度增大，气流与颗粒作下螺旋运动。在圆锥的底部附近，气流转为上升旋转运动，最后由上部出口管排出；固相沿内壁落入灰斗。旋风分离器不适用于处理粘度较大，湿含量较高及腐蚀性较大的粉尘，气量的波动对除尘效果及设备阻力影响较大。旋风分离器结构简单，造价低廉，无运动部件，操作范围广，不受温度、压力限制，分离效率高。一般用于除去直径5um 以上的尘粒，也可分离雾沫。对于直径在 5um 以下的烟尘，一般旋风分离器效率已不高，需用袋滤器或湿法捕集。其最大缺点是阻力大、易磨损。内圆筒外圆筒切向入口净化气体内螺旋含尘气体外螺旋锥形筒关风器(防止空气进入)旋风分离器的性能参数固相在满足气体处理量的前提下，评价旋风分离器性能的主要指标是尘粒的分离性能和气体经过旋风分离器的压强降。①分离性能分离性能的好坏常用理论上可以完全分离下来的最小颗粒尺寸：临界粒径dc及分离效率 η 表示。A：临界粒径 dc：指旋风分离器能 100%除去的最小颗粒直径。假设：在器内颗粒与气流...
