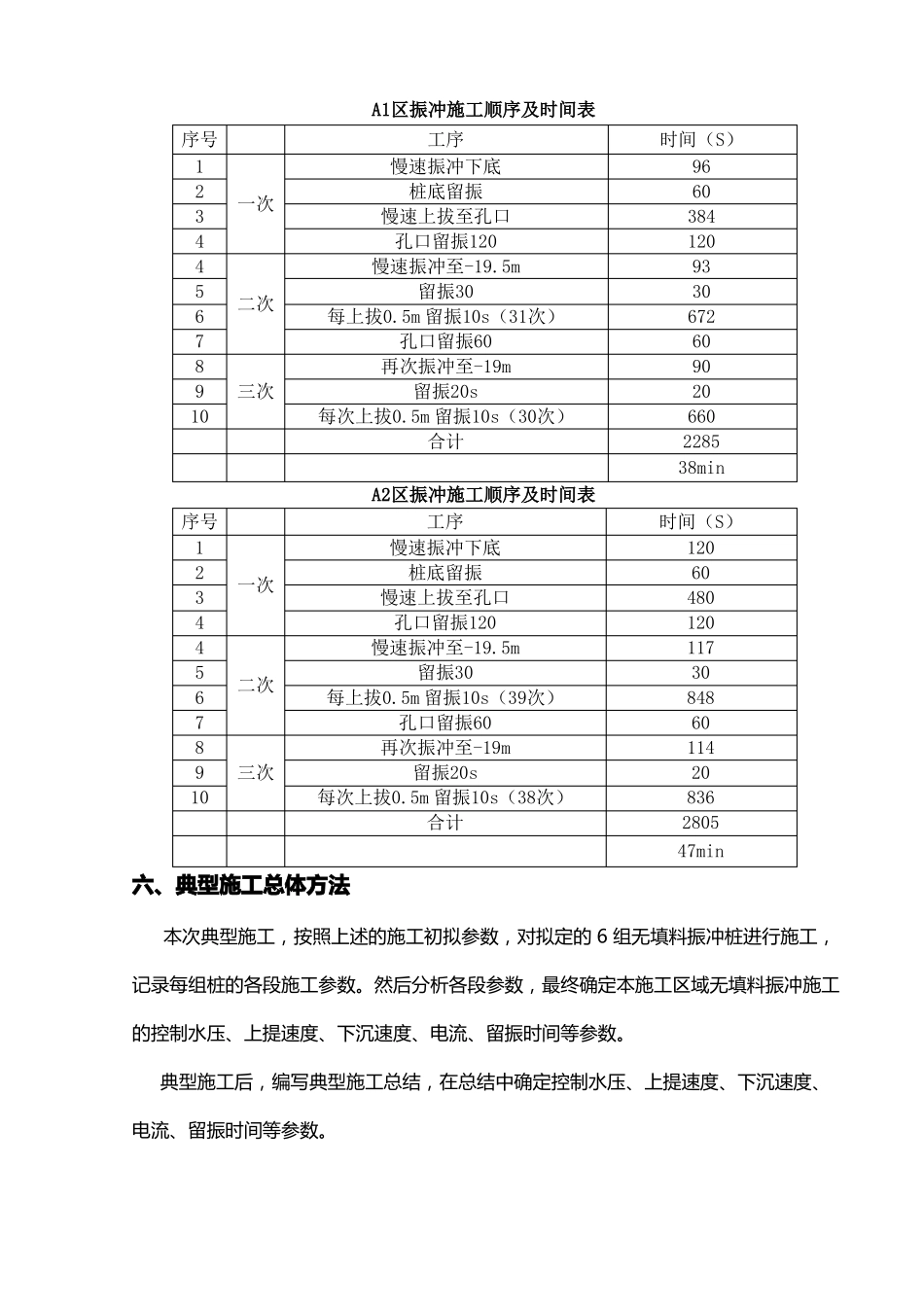

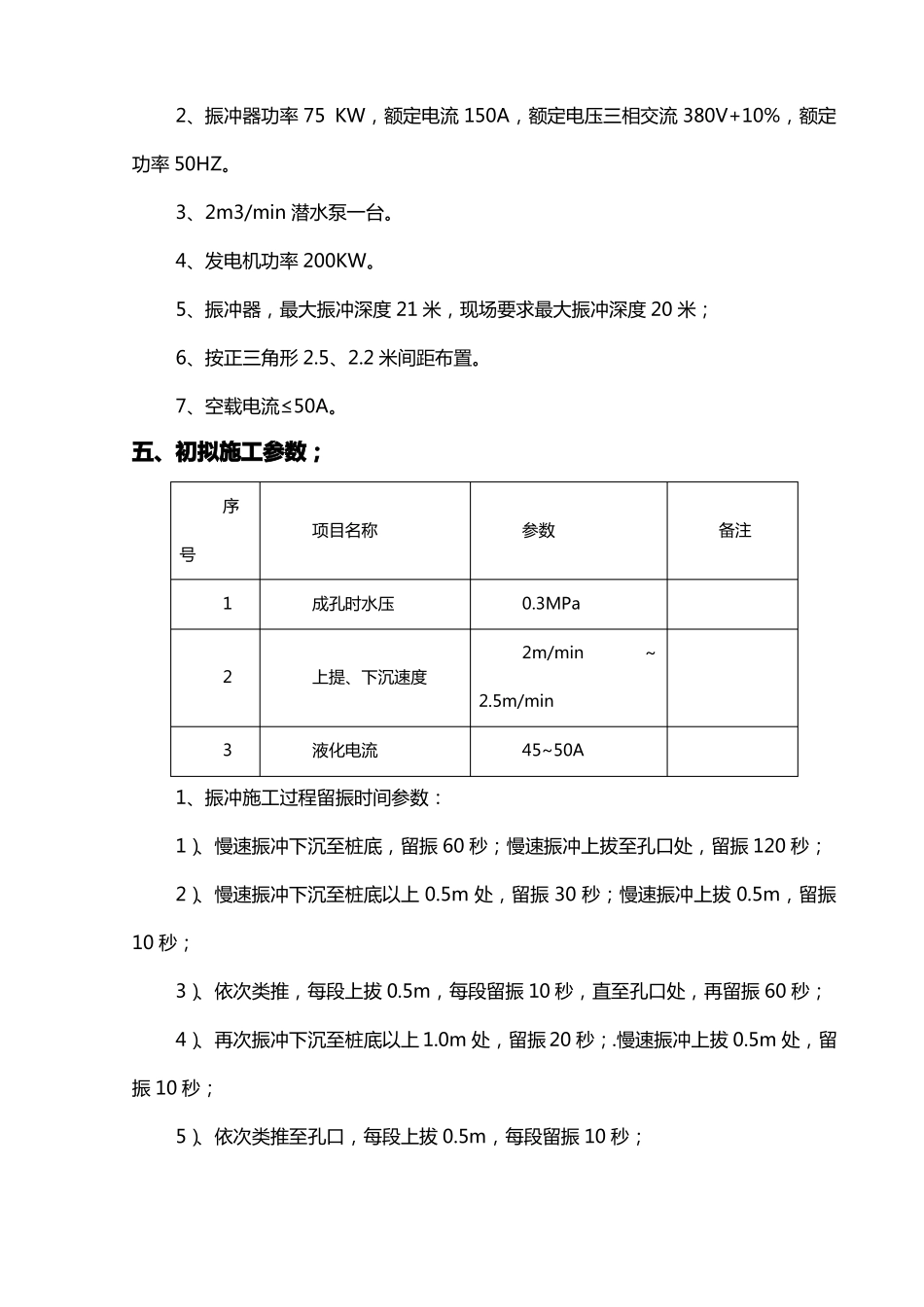

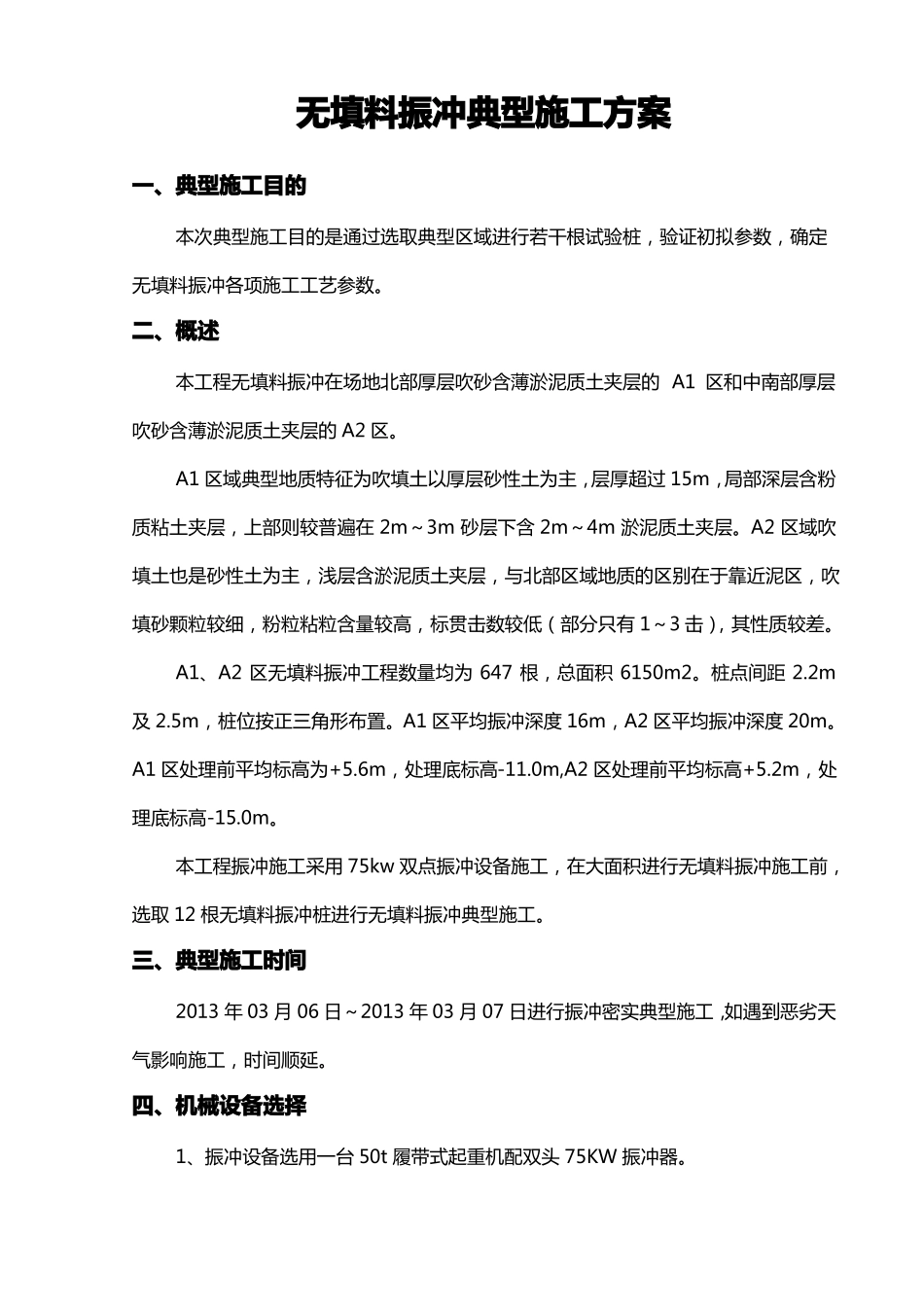

无填料振冲典型施工方案一、典型施工目的本次典型施工目的是通过选取典型区域进行若干根试验桩,验证初拟参数,确定无填料振冲各项施工工艺参数。二、概述本工程无填料振冲在场地北部厚层吹砂含薄淤泥质土夹层的 A1 区和中南部厚层吹砂含薄淤泥质土夹层的 A2 区。A1 区域典型地质特征为吹填土以厚层砂性土为主,层厚超过 15m,局部深层含粉质粘土夹层,上部则较普遍在 2m~3m 砂层下含 2m~4m 淤泥质土夹层。A2 区域吹填土也是砂性土为主,浅层含淤泥质土夹层,与北部区域地质的区别在于靠近泥区,吹填砂颗粒较细,粉粒粘粒含量较高,标贯击数较低(部分只有 1~3 击),其性质较差。A1、A2 区无填料振冲工程数量均为 647 根,总面积 6150m2。桩点间距 2.2m及 2.5m,桩位按正三角形布置。A1 区平均振冲深度 16m,A2 区平均振冲深度 20m。A1 区处理前平均标高为+5.6m,处理底标高-11.0m,A2 区处理前平均标高+5.2m,处理底标高-15.0m。本工程振冲施工采用 75kw 双点振冲设备施工,在大面积进行无填料振冲施工前,选取 12 根无填料振冲桩进行无填料振冲典型施工。三、典型施工时间2013 年 03 月 06 日~2013 年 03 月 07 日进行振冲密实典型施工,如遇到恶劣天气影响施工,时间顺延。四、机械设备选择1、振冲设备选用一台 50t 履带式起重机配双头 75KW 振冲器。2、振冲器功率 75 KW,额定电流 150A,额定电压三相交流 380V+10%,额定功率 50HZ。3、2m3/min 潜水泵一台。4、发电机功率 200KW。5、振冲器,最大振冲深度 21 米,现场要求最大振冲深度 20 米;6、按正三角形 2.5、2.2 米间距布置。7、空载电流≤50A。五、初拟施工参数;序项目名称号1成孔时水压0.3MPa2m/min2上提、下沉速度2.5m/min3液化电流45~50A~参数备注1、振冲施工过程留振时间参数:1)、慢速振冲下沉至桩底,留振 60 秒;慢速振冲上拔至孔口处,留振 120 秒;2)、慢速振冲下沉至桩底以上 0.5m 处,留振 30 秒;慢速振冲上拔 0.5m,留振10 秒;3)、依次类推,每段上拔 0.5m,每段留振 10 秒,直至孔口处,再留振 60 秒;4)、再次振冲下沉至桩底以上 1.0m 处,留振 20 秒;.慢速振冲上拔 0.5m 处,留振 10 秒;5)、依次类推至孔口,每段上拔 0.5m,每段留振 10 秒;A1区振冲施工顺序及时间表序号12一次3445二次6789三次10序号12一次3445二次6789三次10工序慢速振冲下底桩底留振慢速上拔至孔...
