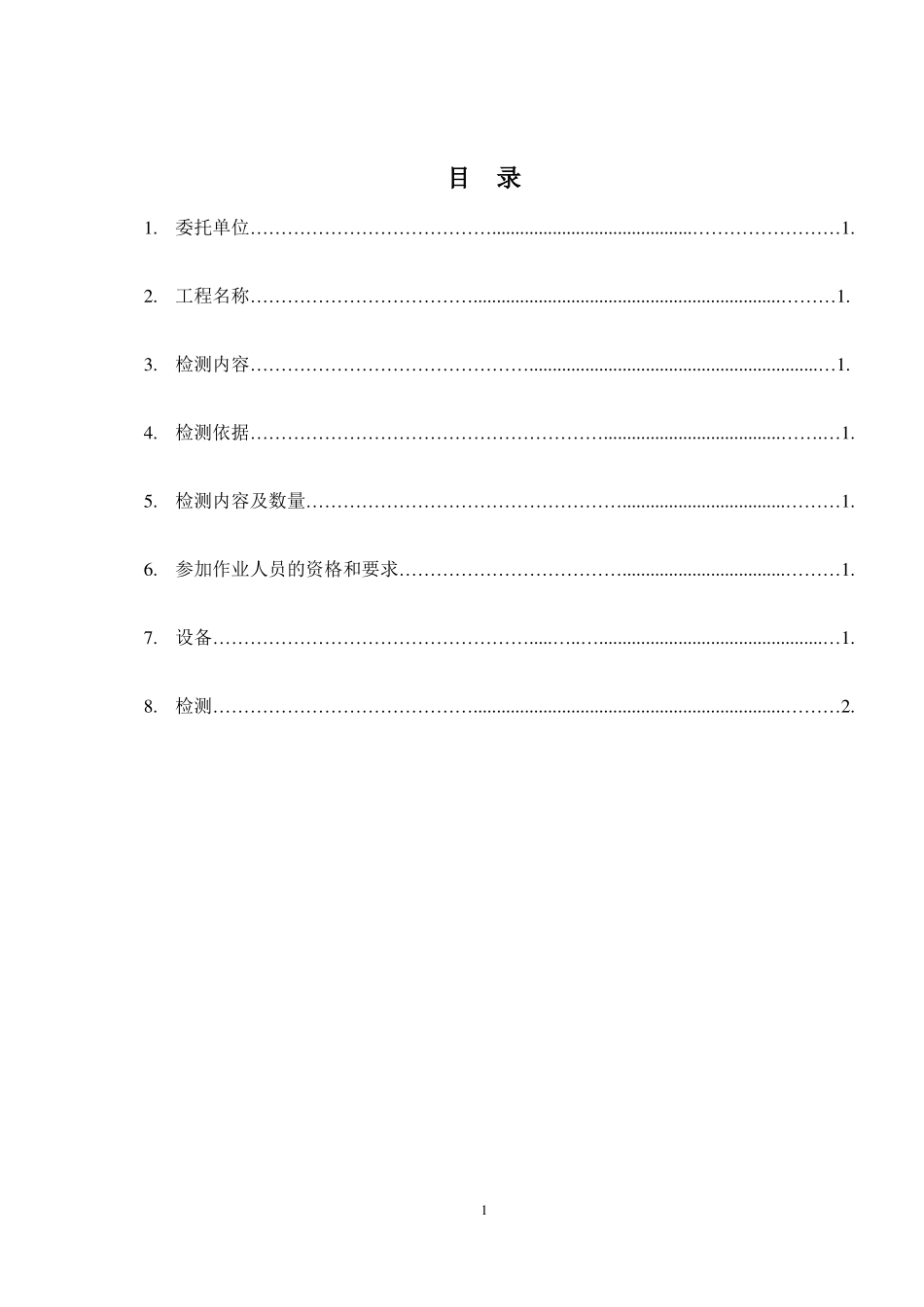

目录1.委托单位…………………………………...........................................……………………1.2.工程名称………………………………..................................................................………1.3.检测内容………………………………………..............................................................…1.4.检测依据…………………………………………………......................................…….…1.5.检测内容及数量……………………………………………...................................………1.6.参加作业人员的资格和要求………………………………...................................………1.7.设备…………………………………………….....…..…................................................…1.8.检测……………………………………...................................................................………2.1无损检测方案1、委托单位：2、工程名称：3、检测内容：4、检测依据：4．1、《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-20024．2、《承压设备无损检测》NB/T47013.2&3-2015图纸设计技术要求。5、检测内容及数量：5.1、按图纸技术及委托方要求6、参加作业人员的资格和要求6．1 检测人员为国家质量监督检验检疫总局颁发的射线Ⅱ级、超声Ⅱ级及Ⅱ级以上资格的人员，并有检查对象焊缝特性有足够的认识。具有良好的职业道德、高度的工作责任心。具有良好的视力。7、设备7.1 射线检测7.1.1X 射线应有相应的曝光曲线图，工作中应根据实际情况进行校验和修正，设备性能应满足管道检测范围的需要。7.1.2 观片灯的主要性能要符合 JB/T7903 的有关规定，最大亮度应能满足评片的要求。7.1.3 黑度计可测的最大黑度不小于 4.5，测量值的误差应不超过±0.05。7.1.4 胶片选用中细粒度类胶片，确保射线透照的底片质量。7.1.5 采用铅屏增感，增感屏应经常擦试，以保证表面清洁和平整。7.1.6 像质计的型号和规格应符合 JB/T7902 有规定。7.1.7 按工程要求配备 XXG—2505 探伤机一台和及探伤附件一套，如胶片、增光屏、铅字、磁铁、象质计、黑度计、卷尺、暗袋、红灯、暗室、显影液、停影液、定影液等器材。7.2 超声检测7.2.1 所用探伤仪应满足所用探头应满足 NB/T47013.3-2015 标准中的规定。27.2.2 所用试块应满足 NB/T47013.3-2015 标准中关于试块的要求。7.2.3...
