无损检测施工方案

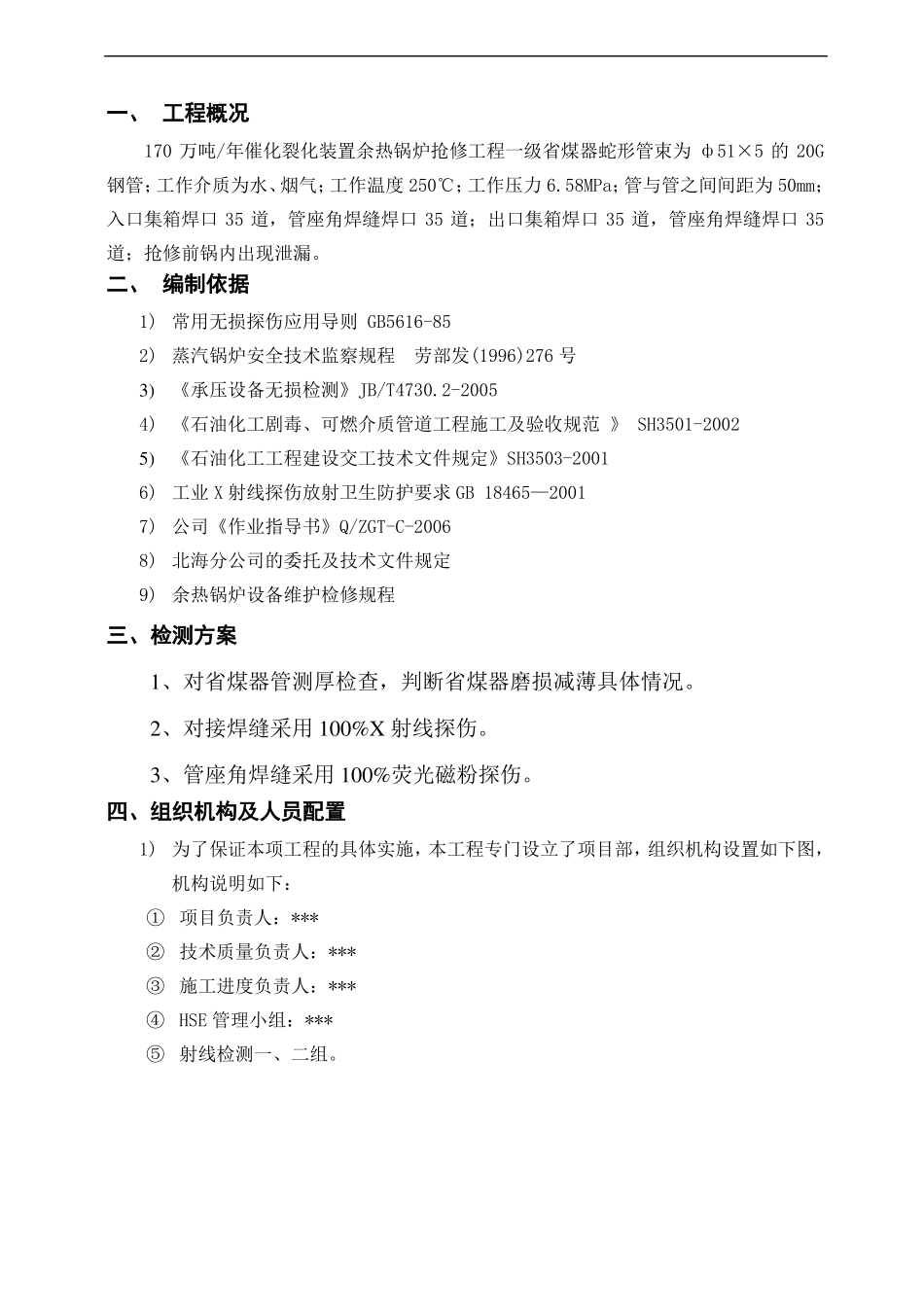

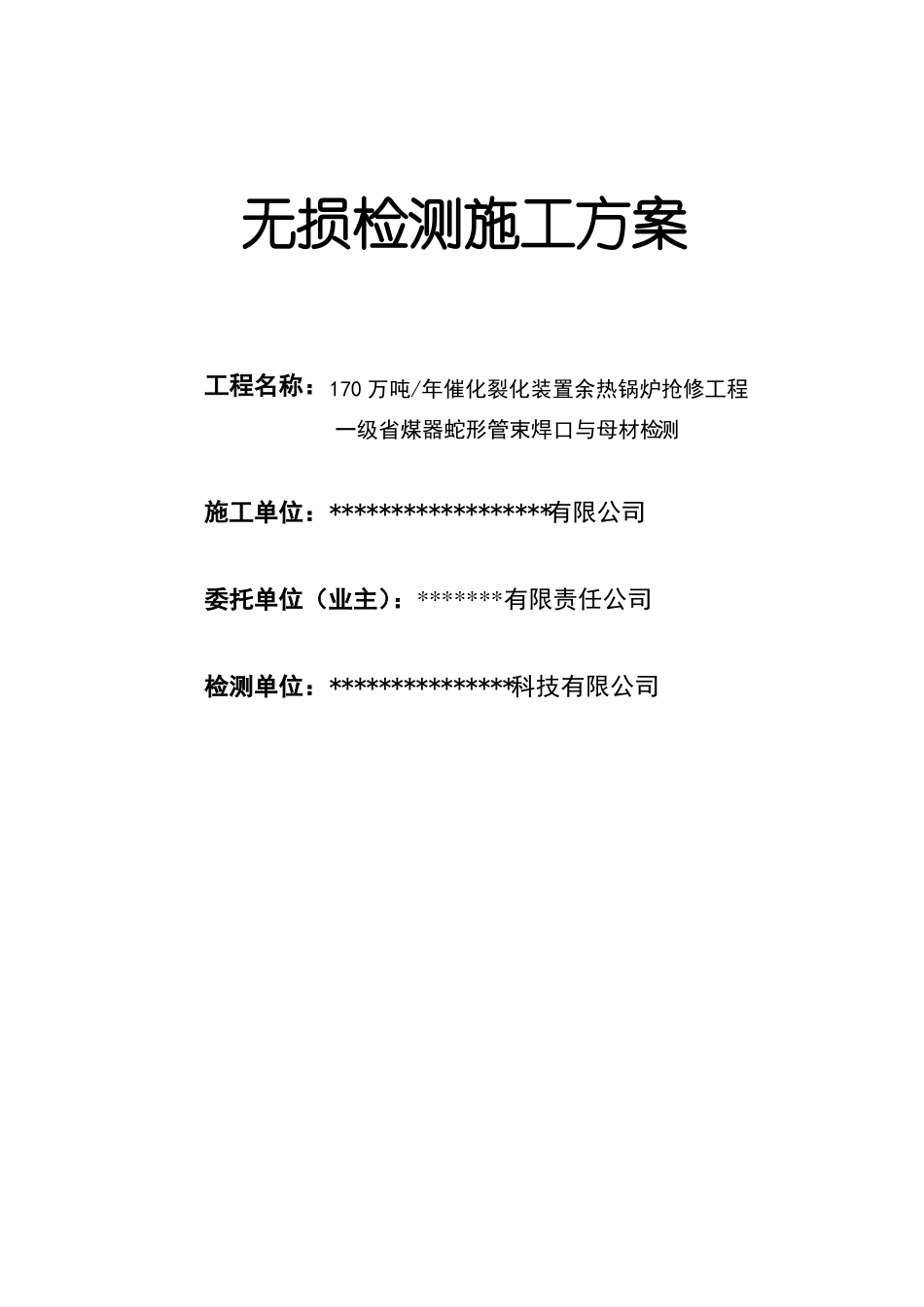

无损检测施工方案工程名称：170 万吨/年催化裂化装置余热锅炉抢修工程一级省煤器蛇形管束焊口与母材检测施工单位：******************有限公司委托单位（业主）：*******有限责任公司检测单位：***************科技有限公司目录一、工程概况二、编制依据三、组织机构及人员配置四、检测设备、仪器五、检测材料及附件六、检测要求七、检测实施计划八、HSE 管理一、 工程概况170 万吨/年催化裂化装置余热锅炉抢修工程一级省煤器蛇形管束为 ф51×5 的 20G钢管；工作介质为水、烟气；工作温度 250℃；工作压力 6.58MPa；管与管之间间距为 50mm；入口集箱焊口 35 道，管座角焊缝焊口 35 道；出口集箱焊口 35 道，管座角焊缝焊口 35道；抢修前锅内出现泄漏。二、 编制依据1) 常用无损探伤应用导则 GB5616-852) 蒸汽锅炉安全技术监察规程劳部发(1996)276 号3)《承压设备无损检测》JB/T4730.2-20054) 《石油化工剧毒、可燃介质管道工程施工及验收规范 》 SH3501-20025)《石油化工工程建设交工技术文件规定》SH3503-20016) 工业 X 射线探伤放射卫生防护要求 GB 18465—20017) 公司《作业指导书》Q/ZGT-C-20068) 北海分公司的委托及技术文件规定9) 余热锅炉设备维护检修规程三、检测方案1、对省煤器管测厚检查，判断省煤器磨损减薄具体情况。2、对接焊缝采用 100%X 射线探伤。3、管座角焊缝采用 100%荧光磁粉探伤。四、组织机构及人员配置1) 为了保证本项工程的具体实施，本工程专门设立了项目部，组织机构设置如下图，机构说明如下：① 项目负责人：***② 技术质量负责人：***③ 施工进度负责人：***④ HSE 管理小组：***⑤ 射线检测一、二组。技术质量负责项目负责人施工进度负责人HSE 管理小组射 线 检 测一、二 组检测各部2) 人员资格①检测人员具有国家质检总局特种设备监察局颁发的与其从事检测项目、级别相应的资格证书；其中：高级人员 1 人，中级人员 3 人。②射线检测人员持有卫生部门发的《放射工作人员证》或环保部门发放的《辐射安全防护培训证》证书；③射线检测人员未经矫正或经矫正的近距和远距视力不低于 5.0（小数记录值为 1.0），测试方法符合 GB11533 的规定。从事评片的人员每年检查一次视力并有记录。④磁粉检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为 1.0），测试方法应符合 GB11533 的规定。并 1 年检测 1 次，不得有色弱。...
