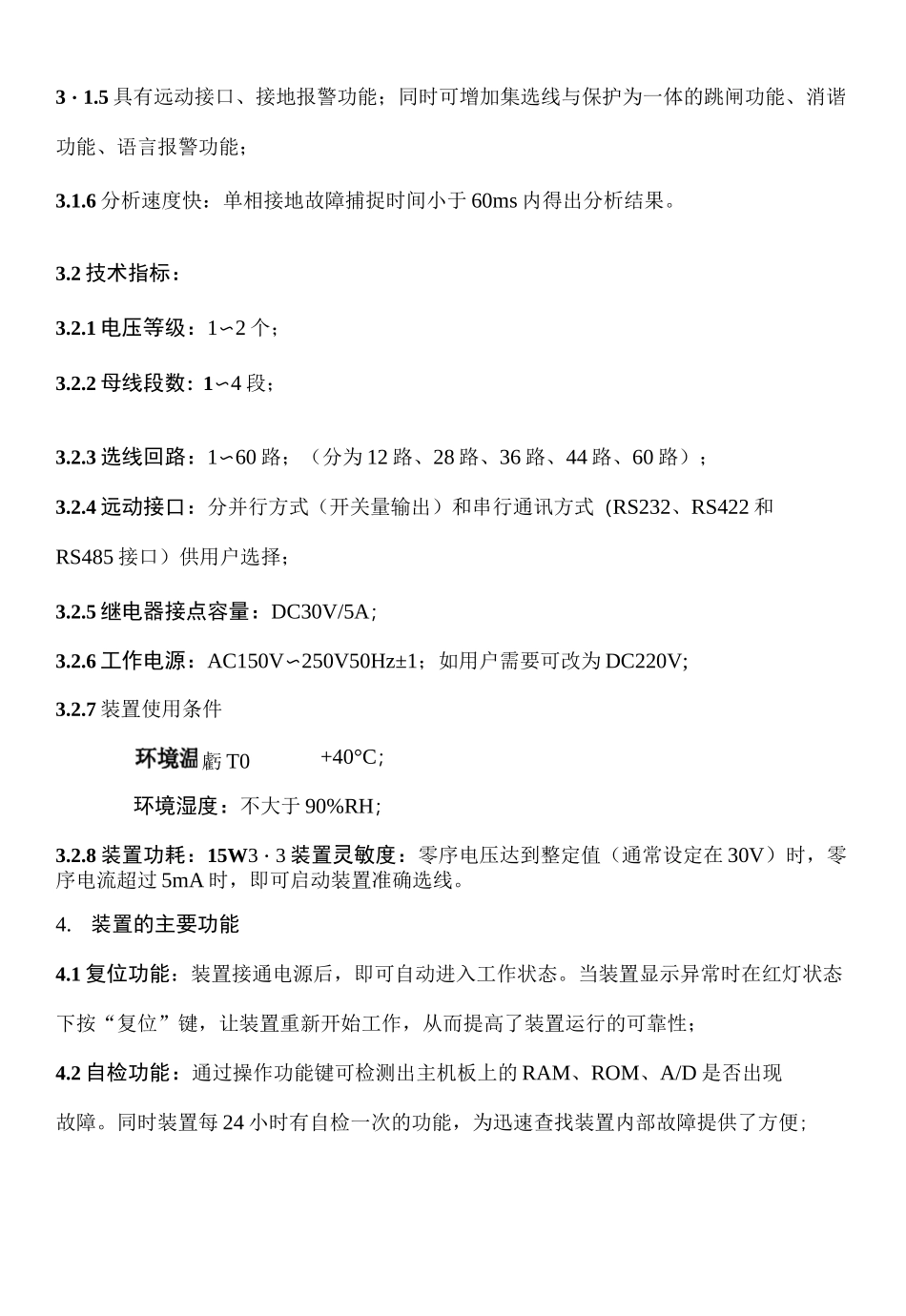

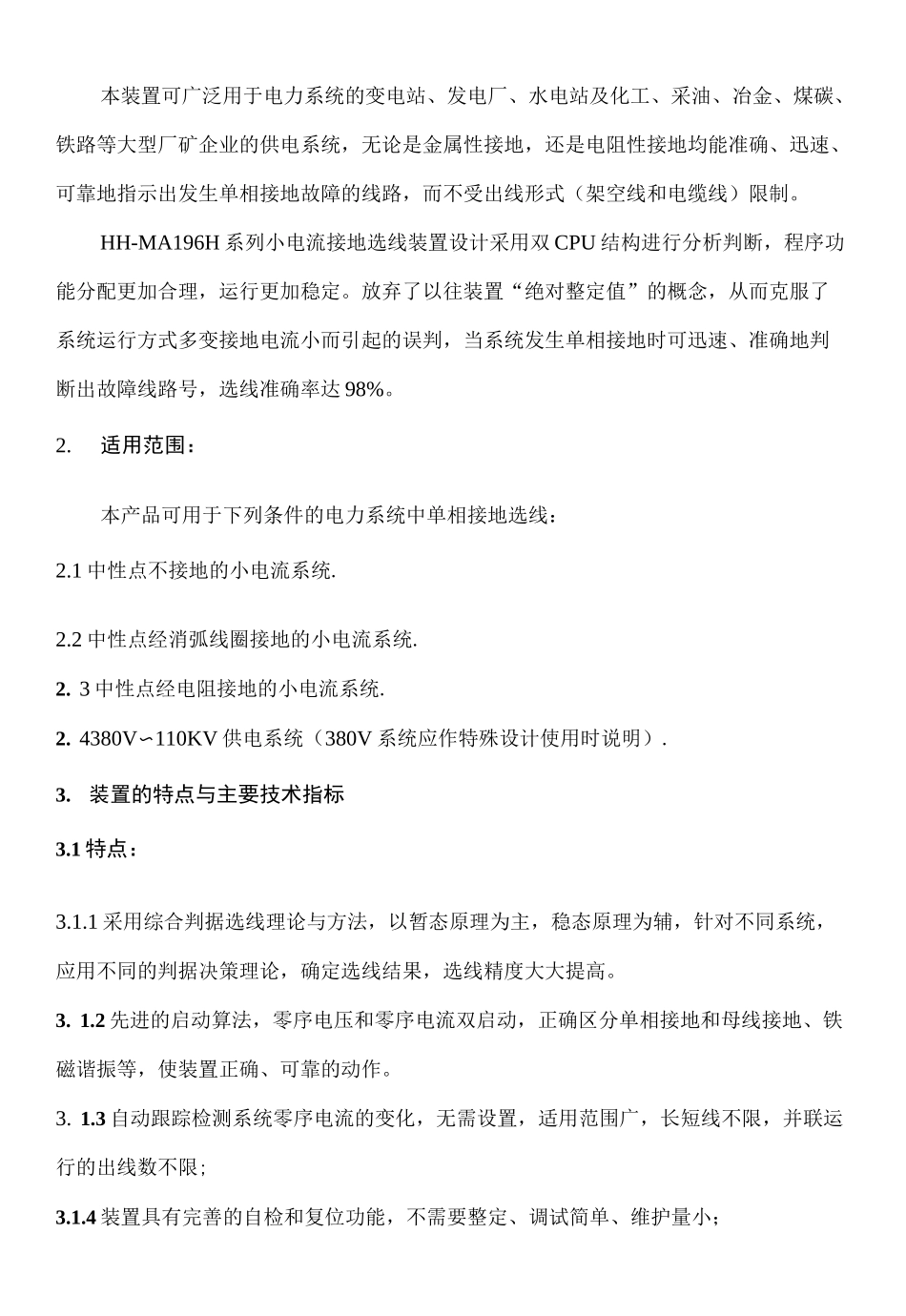

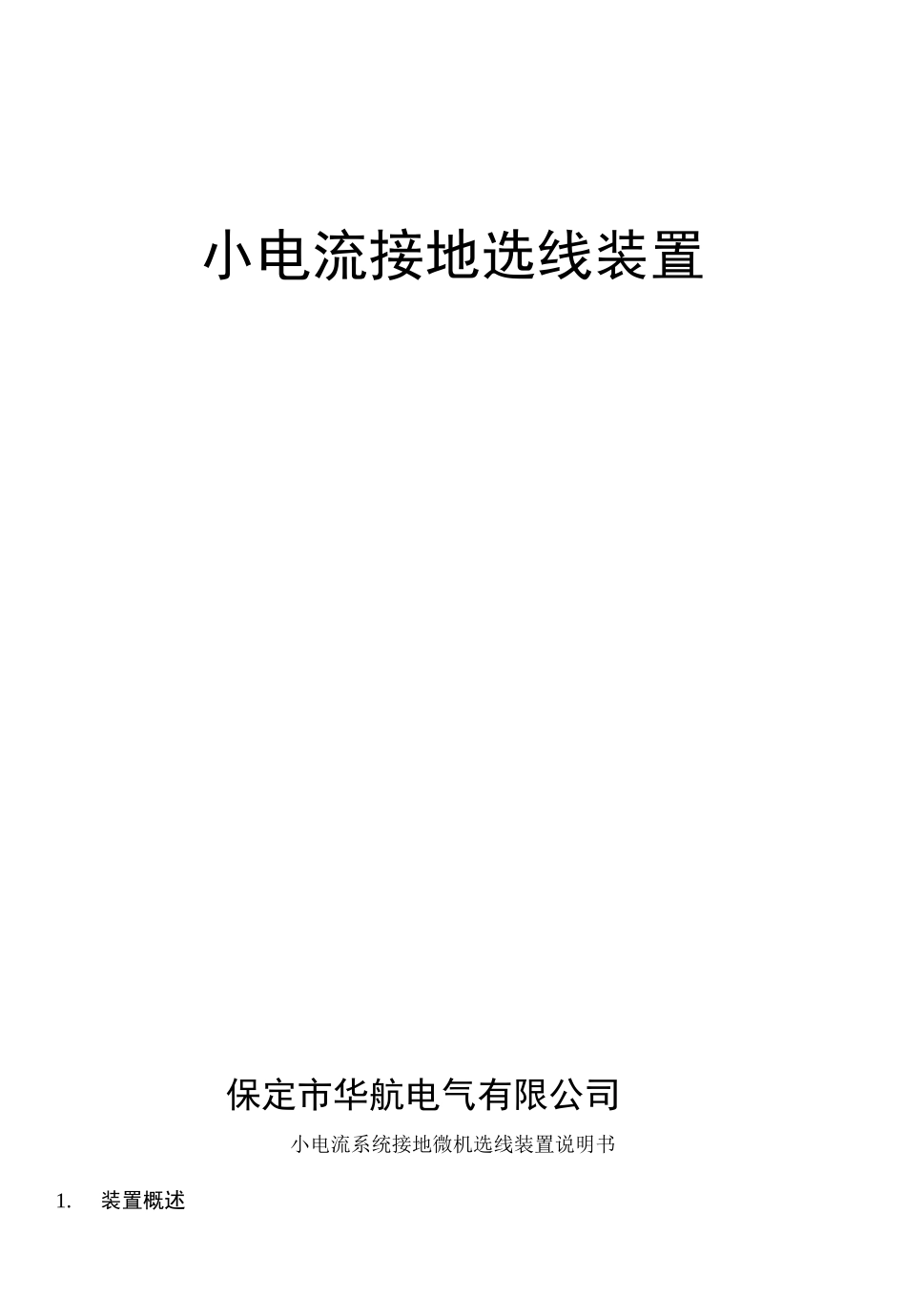

小电流接地选线装置保定市华航电气有限公司小电流系统接地微机选线装置说明书1.装置概述本装置可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤碳、铁路等大型厂矿企业的供电系统，无论是金属性接地，还是电阻性接地均能准确、迅速、可靠地指示出发生单相接地故障的线路，而不受出线形式（架空线和电缆线）限制。HH-MA196H 系列小电流接地选线装置设计采用双 CPU 结构进行分析判断，程序功能分配更加合理，运行更加稳定。放弃了以往装置“绝对整定值”的概念，从而克服了系统运行方式多变接地电流小而引起的误判，当系统发生单相接地时可迅速、准确地判断出故障线路号，选线准确率达 98%。2.适用范围：本产品可用于下列条件的电力系统中单相接地选线：2.1 中性点不接地的小电流系统.2.2 中性点经消弧线圈接地的小电流系统.2. 3 中性点经电阻接地的小电流系统.2. 4380V〜110KV 供电系统（380V 系统应作特殊设计使用时说明）.3.装置的特点与主要技术指标3.1 特点：3.1.1 采用综合判据选线理论与方法，以暂态原理为主，稳态原理为辅，针对不同系统，应用不同的判据决策理论，确定选线结果，选线精度大大提高。3. 1.2 先进的启动算法，零序电压和零序电流双启动，正确区分单相接地和母线接地、铁磁谐振等，使装置正确、可靠的动作。3. 1.3 自动跟踪检测系统零序电流的变化，无需设置，适用范围广，长短线不限，并联运行的出线数不限;3.1.4 装置具有完善的自检和复位功能，不需要整定、调试简单、维护量小；3・1.5 具有远动接口、接地报警功能；同时可增加集选线与保护为一体的跳闸功能、消谐功能、语言报警功能；3.1.6 分析速度快：单相接地故障捕捉时间小于 60ms 内得出分析结果。3.2 技术指标：3.2.1 电压等级：1〜2 个；3.2.2 母线段数：1〜4 段；3.2.3 选线回路：1〜60 路；（分为 12 路、28 路、36 路、44 路、60 路）；3.2.4 远动接口：分并行方式（开关量输出）和串行通讯方式（RS232、RS422 和RS485 接口）供用户选择；3.2.5 继电器接点容量：DC30V/5A；3.2.6 工作电源：AC150V〜250V50Hz±1；如用户需要可改为 DC220V;3.2.7 装置使用条件+40°C；环境湿度：不大于 90%RH；3.2.8 装置功耗：15W3・3 装置灵敏度：零序电压达到整定值（通常设定在 30V）时，零序电流超过 5mA 时，即可启动装置准确选线。4.装置的主要功能4.1 复位功能：装置接通电源后，即可自动进入工作状态...
