半导体的基本知识教案

半导体的基本知识教案_第1页
1/6
半导体的基本知识教案_第2页
2/6

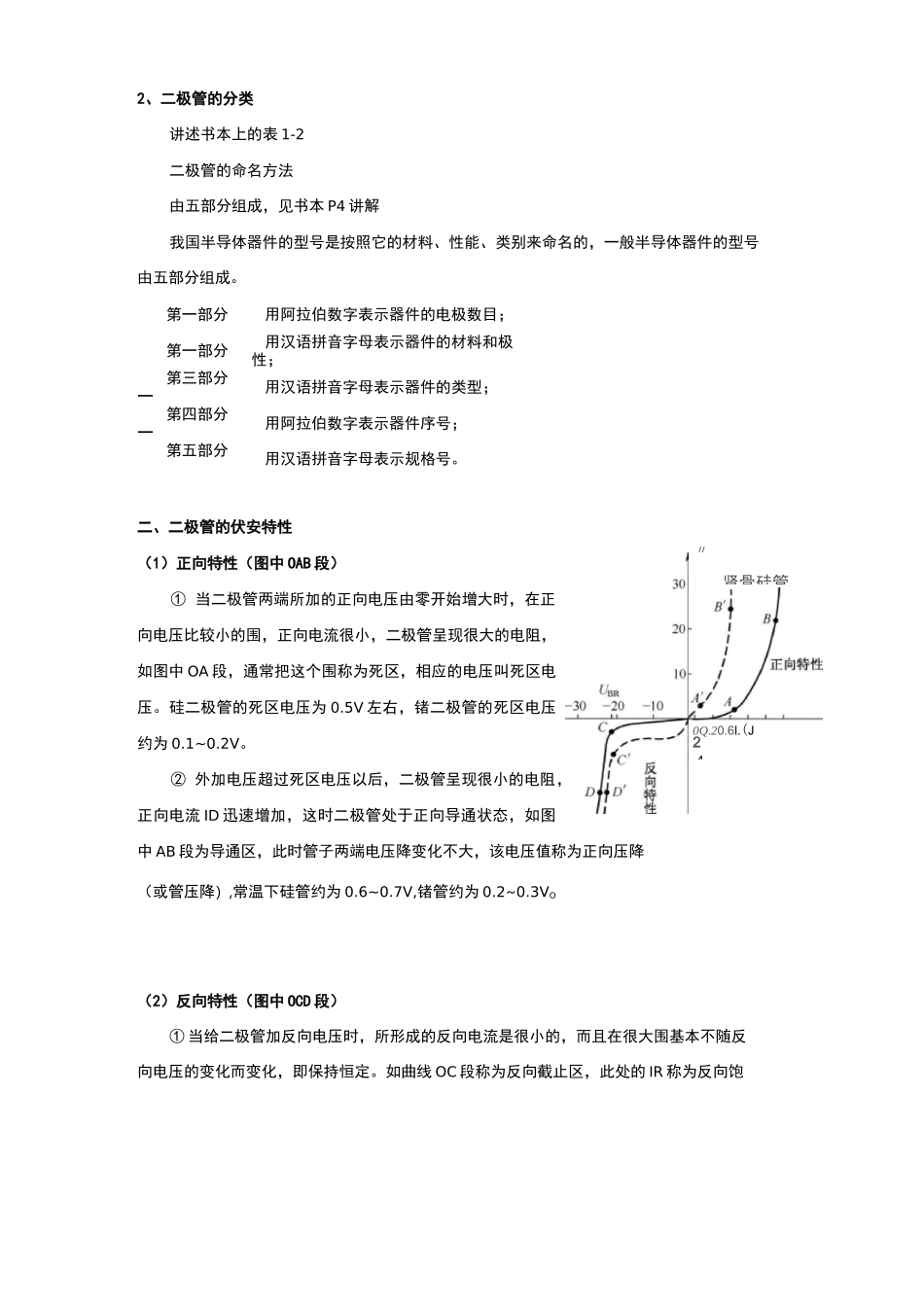

半导体的基本知识教案_第3页
3/6
第一章半导体二极管§1-1 半导体的基本知识教学目的:1、了解半导体导电性及特点。2、初步掌握 PN 结的基本特性及非线性的实质。3、熟悉二极管外形和电路符号,伏安特性和主要参数4、了解特殊功能的二极管及应用。教学重点、难点:教学重点:1) 半导体导电性及特点。2) PN 结的基本特性及非线性的实质3) 二极管外形和电路符号,伏安特性和主要参数教学难点:二极管外形和电路符号,伏安特性和主要参数一、半导体的基本概念人们按照物质导电性能,通常将各种材料分为导体、绝缘体和半导体三大类。导电性能良好的物质称为导体,例如金、银、铜、铝等金属材料。另一类是几乎不导电的物质称为绝缘体,例如瓷、橡胶、塑料等材料。再一类是导电性能介于导体与绝缘体之间的物质称为半导体,例如硅(Si)、锗(Ge)、砷化镓等都是半导体。纯净半导体也叫本征半导体,这种半导体只含有一种原子,且原子按一定规律整齐排列。如常用半导体材料硅(Si)和锗(Ge)。在常温下,其导电能力很弱;在环境温度升高或有光照时,其导电能力随之增强。常常在本征半导体中掺入杂质,其目的不单纯是为了提高半导体的导电能力,而是想通过控制杂质掺入量的多少,来控制半导体的导电能力的强弱。在硅本征半导体中,掺入微量的五价元素(磷或砷),就形成 N 型半导体。在硅本征半导体中,掺入微量的三价元素(铟或硼),就形成 P 型半导体。二、PN 结及单向导电性1、当把一块 P 型半导体和一块 N 型半导体用特殊工艺紧图 3 一 3 二极管内的卩 N 结PNV二极管的符号用 v 表示密结合时,在二者的交界面上会形成一个具有特殊现象的薄层,这个薄层被称为 PN 结2、PN 结的单向导电性1)PN 结加正向电压正向导通正极接 P 区,负极接 N 区,称“正向偏置”或正偏。2)PN 结加反向电压——反向截止电源负极接 P 区,正极接 N 区,称“反向电压”或反偏。PN 结加正向电压导通,加反向电压截止,即 PN 结的——单向导电性§1-2 半导体二极管一、二极管的结构、符号和分类1.二极管的结构、符号晶体二极管是由一个 PN 结构成的,从 P 区引出的电极为二极管正极,N 区引出的电极为二极管负极,用管壳封装起来即成二极管。(2、二极管的分类讲述书本上的表 1-2二极管的命名方法由五部分组成,见书本 P4 讲解我国半导体器件的型号是按照它的材料、性能、类别来命名的,一般半导体器件的型号由五部分组成。第一部分用阿拉伯数字表示器件的电极...
