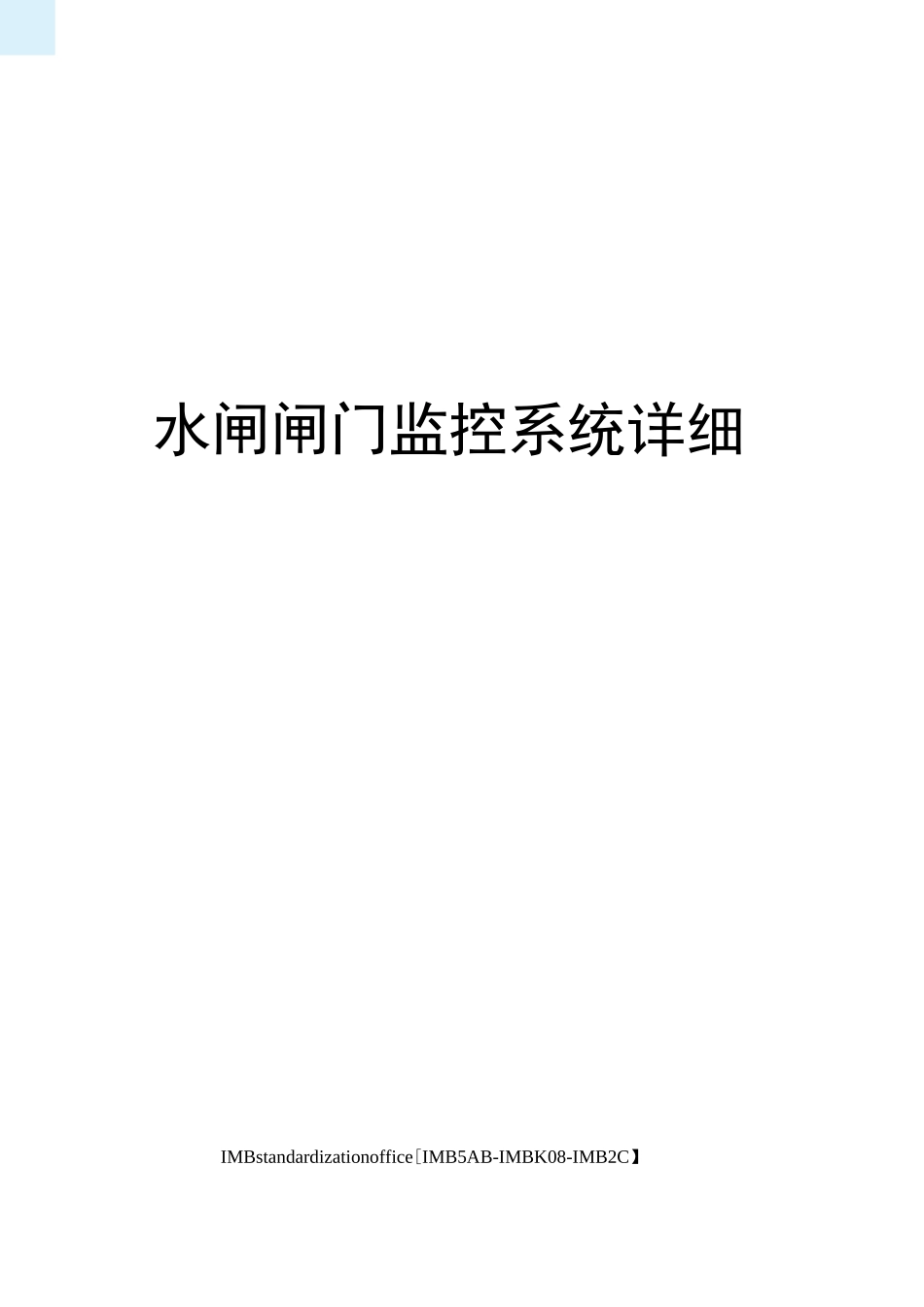

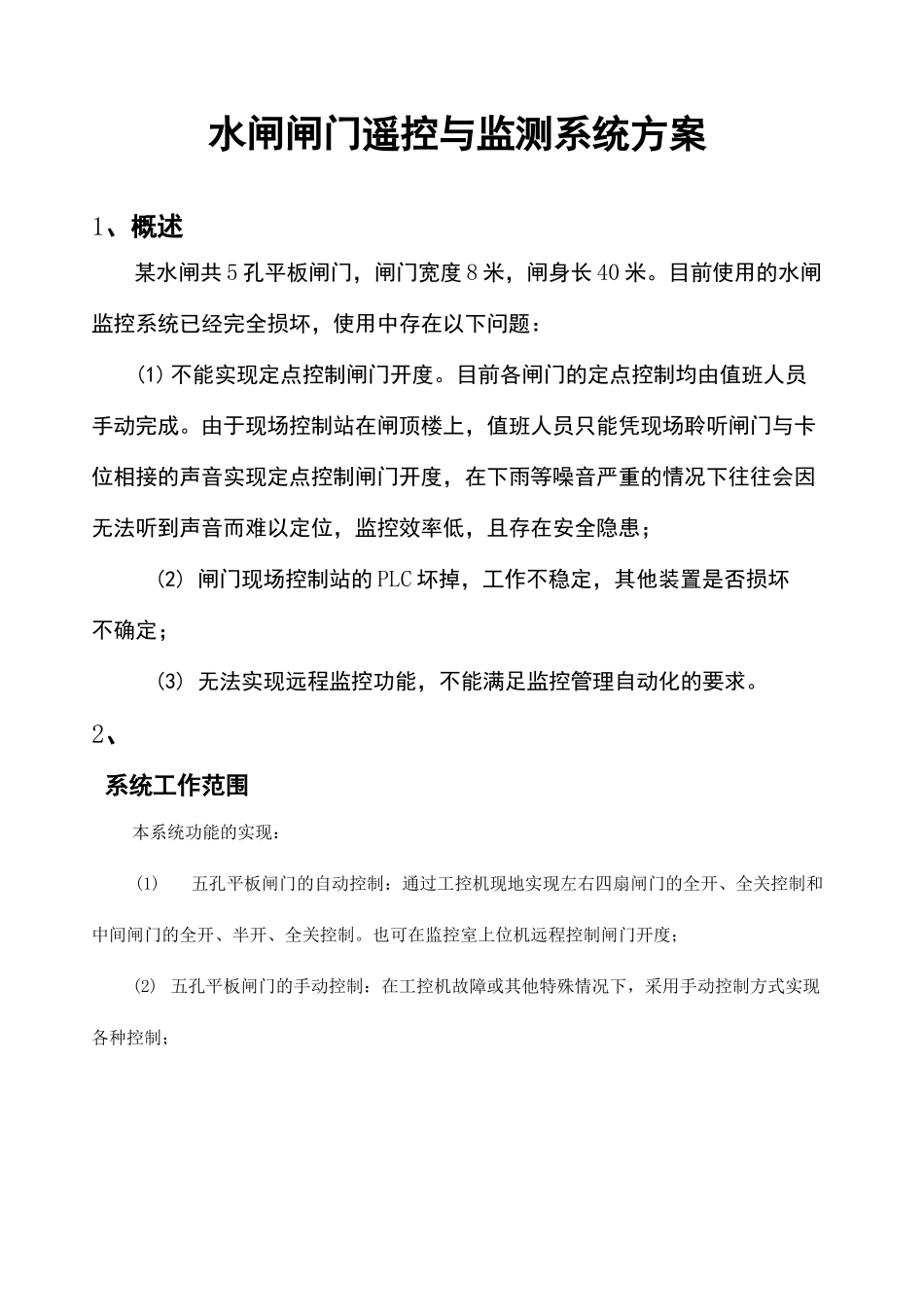

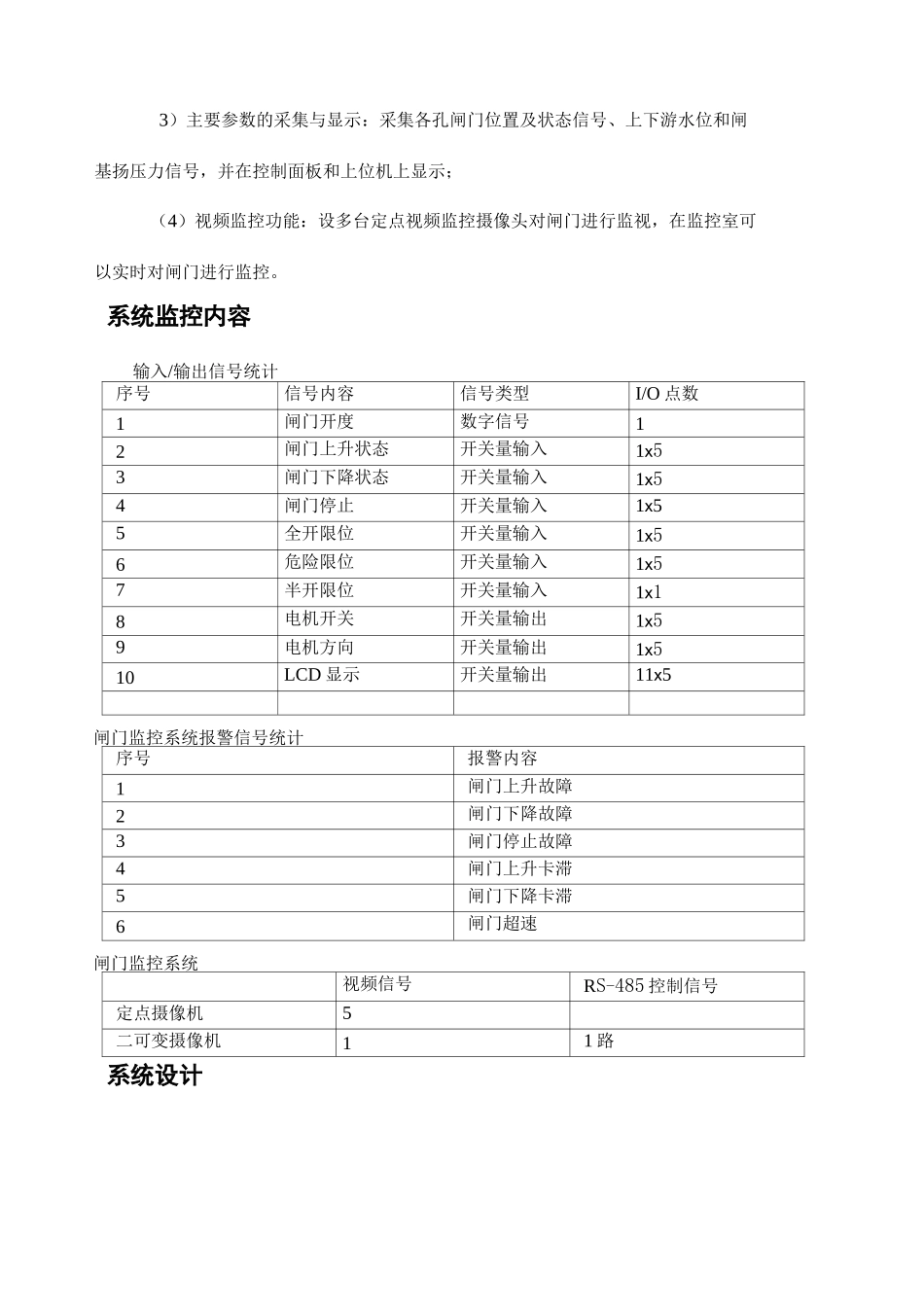

水闸闸门监控系统详细IMBstandardizationoffice[IMB5AB-IMBK08-IMB2C】水闸闸门遥控与监测系统方案1、概述某水闸共 5 孔平板闸门，闸门宽度 8 米，闸身长 40 米。目前使用的水闸监控系统已经完全损坏，使用中存在以下问题：(1) 不能实现定点控制闸门开度。目前各闸门的定点控制均由值班人员手动完成。由于现场控制站在闸顶楼上，值班人员只能凭现场聆听闸门与卡位相接的声音实现定点控制闸门开度，在下雨等噪音严重的情况下往往会因无法听到声音而难以定位，监控效率低，且存在安全隐患；(2) 闸门现场控制站的 PLC 坏掉，工作不稳定，其他装置是否损坏不确定；(3) 无法实现远程监控功能，不能满足监控管理自动化的要求。2、系统工作范围本系统功能的实现：(1)五孔平板闸门的自动控制：通过工控机现地实现左右四扇闸门的全开、全关控制和中间闸门的全开、半开、全关控制。也可在监控室上位机远程控制闸门开度；(2) 五孔平板闸门的手动控制：在工控机故障或其他特殊情况下，采用手动控制方式实现各种控制；3）主要参数的采集与显示：采集各孔闸门位置及状态信号、上下游水位和闸基扬压力信号，并在控制面板和上位机上显示；（4）视频监控功能：设多台定点视频监控摄像头对闸门进行监视，在监控室可以实时对闸门进行监控。系统监控内容输入/输出信号统计序号信号内容信号类型I/O 点数1闸门开度数字信号12闸门上升状态开关量输入1x53闸门下降状态开关量输入1x54闸门停止开关量输入1x55全开限位开关量输入1x56危险限位开关量输入1x57半开限位开关量输入1x18电机开关开关量输出1x59电机方向开关量输出1x510LCD 显示开关量输出11x5闸门监控系统报警信号统计序号报警内容1闸门上升故障2闸门下降故障3闸门停止故障4闸门上升卡滞5闸门下降卡滞6闸门超速闸门监控系统视频信号RS-485 控制信号定点摄像机5二可变摄像机11 路系统设计考虑到水闸五孔闸门和启闭机分组监控的特点，本方案根据要求设计一套以工控机为主控设备并配置手动操作与执行设备组成的分层分布式计算机监控系统，该系统由一台上位机、一台现地工控机单元、摄像头、视频显示器等组成。在监控室可以通过显示器远程监视闸门的运行状况，并实现远程发送控制指令；现场控制站能接收来自上位机的控制指令进行控制，也可以单机独立控制，特殊情况下实现手动控制。系统总体结构监控系统总体由闸门监控子系统和视频监控子系统构成。总体框图如图 1 所示：闸监控系统总体框图上何机上忖...
