水中钢栈桥施工技术交底

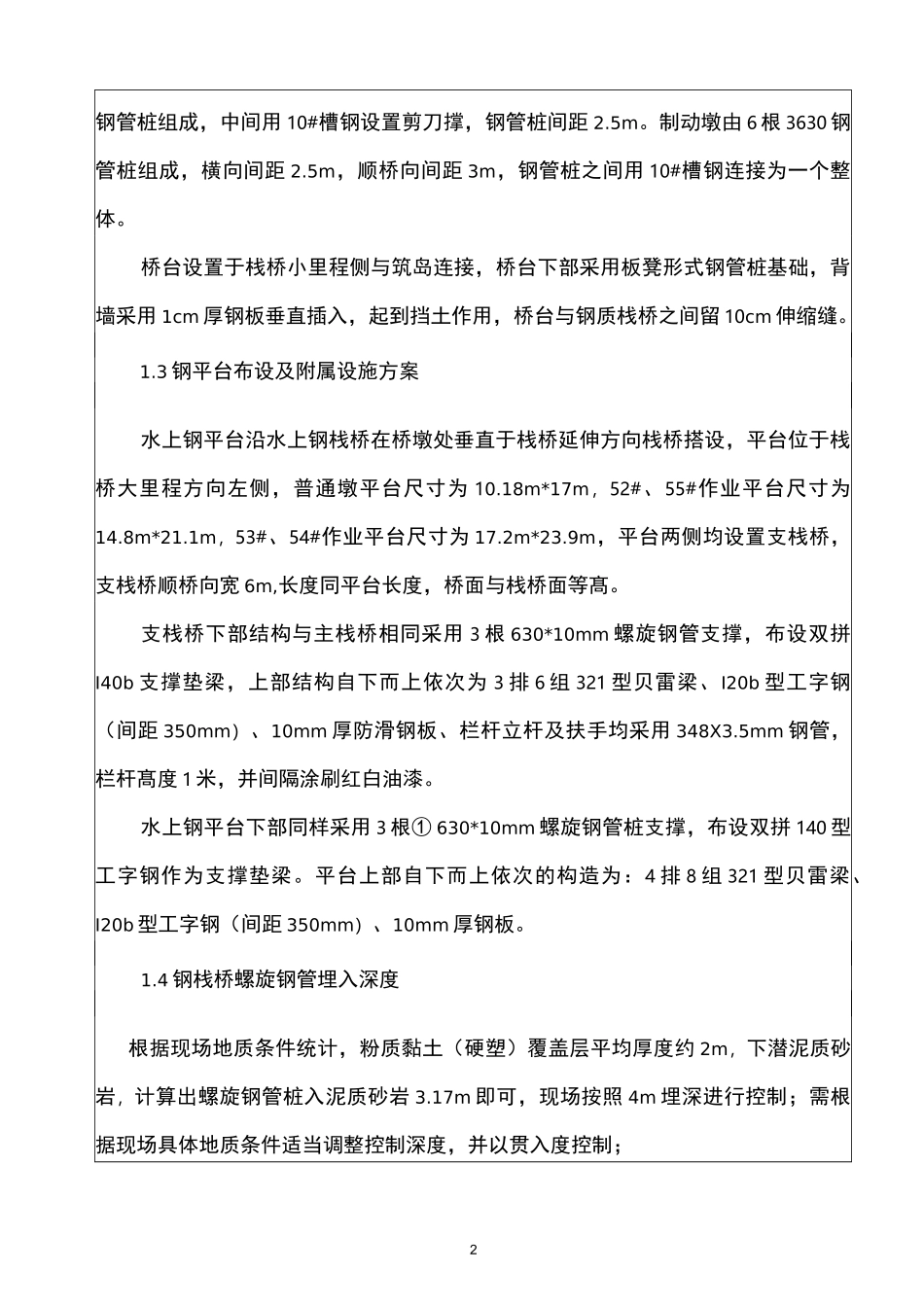

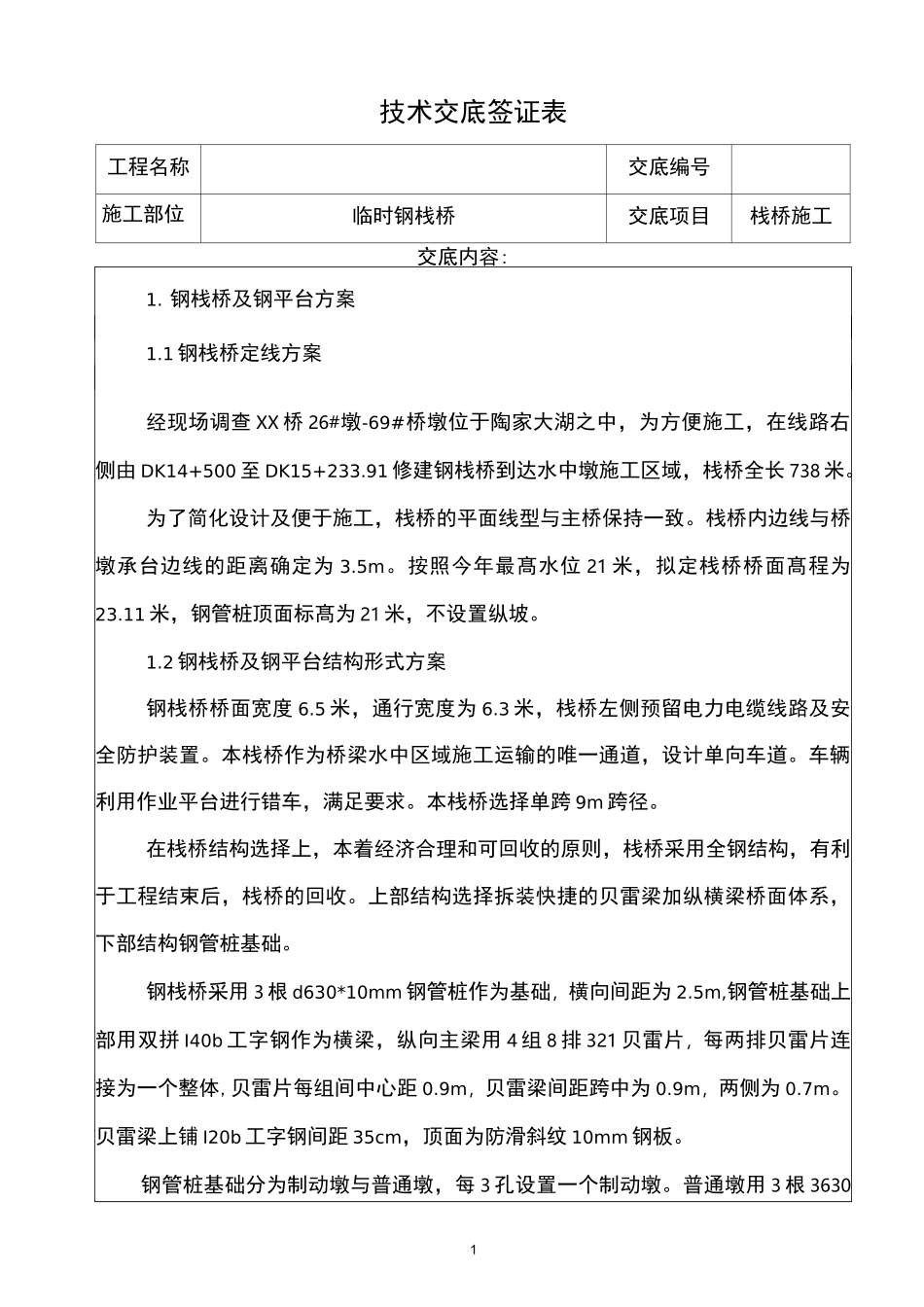

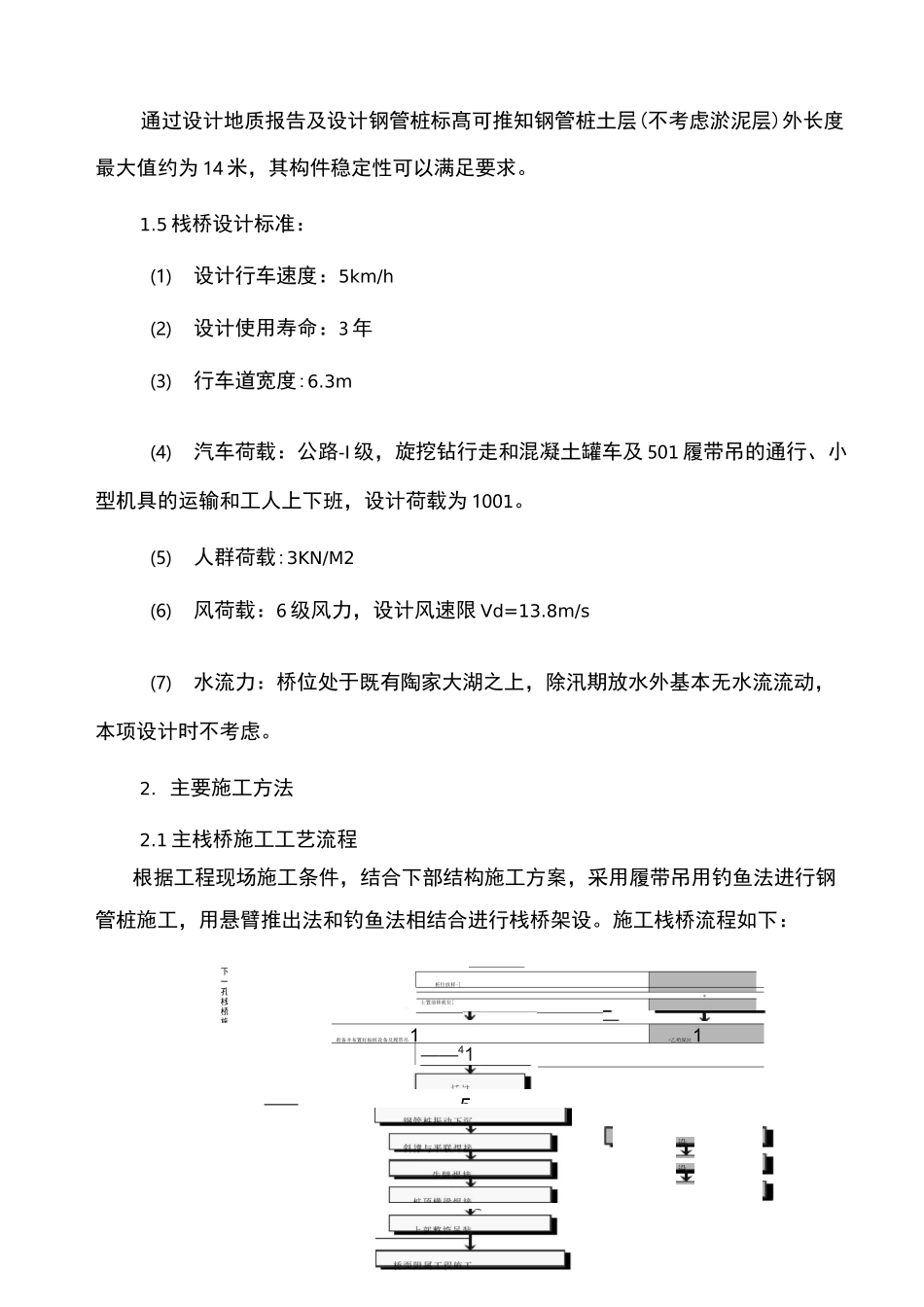

1技术交底签证表工程名称交底编号施工部位临时钢栈桥交底项目栈桥施工交底内容:1. 钢栈桥及钢平台方案1.1 钢栈桥定线方案经现场调查 XX 桥 26#墩-69#桥墩位于陶家大湖之中，为方便施工，在线路右侧由 DK14+500 至 DK15+233.91 修建钢栈桥到达水中墩施工区域，栈桥全长 738 米。为了简化设计及便于施工，栈桥的平面线型与主桥保持一致。栈桥内边线与桥墩承台边线的距离确定为 3.5m。按照今年最髙水位 21 米，拟定栈桥桥面髙程为23.11 米，钢管桩顶面标髙为 21 米，不设置纵坡。1.2 钢栈桥及钢平台结构形式方案钢栈桥桥面宽度 6.5 米，通行宽度为 6.3 米，栈桥左侧预留电力电缆线路及安全防护装置。本栈桥作为桥梁水中区域施工运输的唯一通道，设计单向车道。车辆利用作业平台进行错车，满足要求。本栈桥选择单跨 9m 跨径。在栈桥结构选择上，本着经济合理和可回收的原则，栈桥采用全钢结构，有利于工程结束后，栈桥的回收。上部结构选择拆装快捷的贝雷梁加纵横梁桥面体系，下部结构钢管桩基础。钢栈桥采用 3 根 d630*10mm 钢管桩作为基础，横向间距为 2.5m,钢管桩基础上部用双拼 I40b 工字钢作为横梁，纵向主梁用 4 组 8 排 321 贝雷片，每两排贝雷片连接为一个整体,贝雷片每组间中心距 0.9m，贝雷梁间距跨中为 0.9m，两侧为 0.7m。贝雷梁上铺 I20b 工字钢间距 35cm，顶面为防滑斜纹 10mm 钢板。钢管桩基础分为制动墩与普通墩，每 3 孔设置一个制动墩。普通墩用 3 根 36302钢管桩组成，中间用 10#槽钢设置剪刀撑，钢管桩间距 2.5m。制动墩由 6 根 3630 钢管桩组成，横向间距 2.5m，顺桥向间距 3m，钢管桩之间用 10#槽钢连接为一个整体。桥台设置于栈桥小里程侧与筑岛连接，桥台下部采用板凳形式钢管桩基础，背墙采用 1cm 厚钢板垂直插入，起到挡土作用，桥台与钢质栈桥之间留 10cm 伸缩缝。1.3 钢平台布设及附属设施方案水上钢平台沿水上钢栈桥在桥墩处垂直于栈桥延伸方向栈桥搭设，平台位于栈桥大里程方向左侧，普通墩平台尺寸为 10.18m*17m，52#、55#作业平台尺寸为14.8m*21.1m，53#、54#作业平台尺寸为 17.2m*23.9m，平台两侧均设置支栈桥，支栈桥顺桥向宽 6m,长度同平台长度，桥面与栈桥面等髙。支栈桥下部结构与主栈桥相同采用 3 根 630*10mm 螺旋钢管支撑，布设双拼I40b 支撑垫梁，上部结构自下而上依次为 3 排 6 组 321 型贝雷梁、I20b 型工字钢（间距 350...
