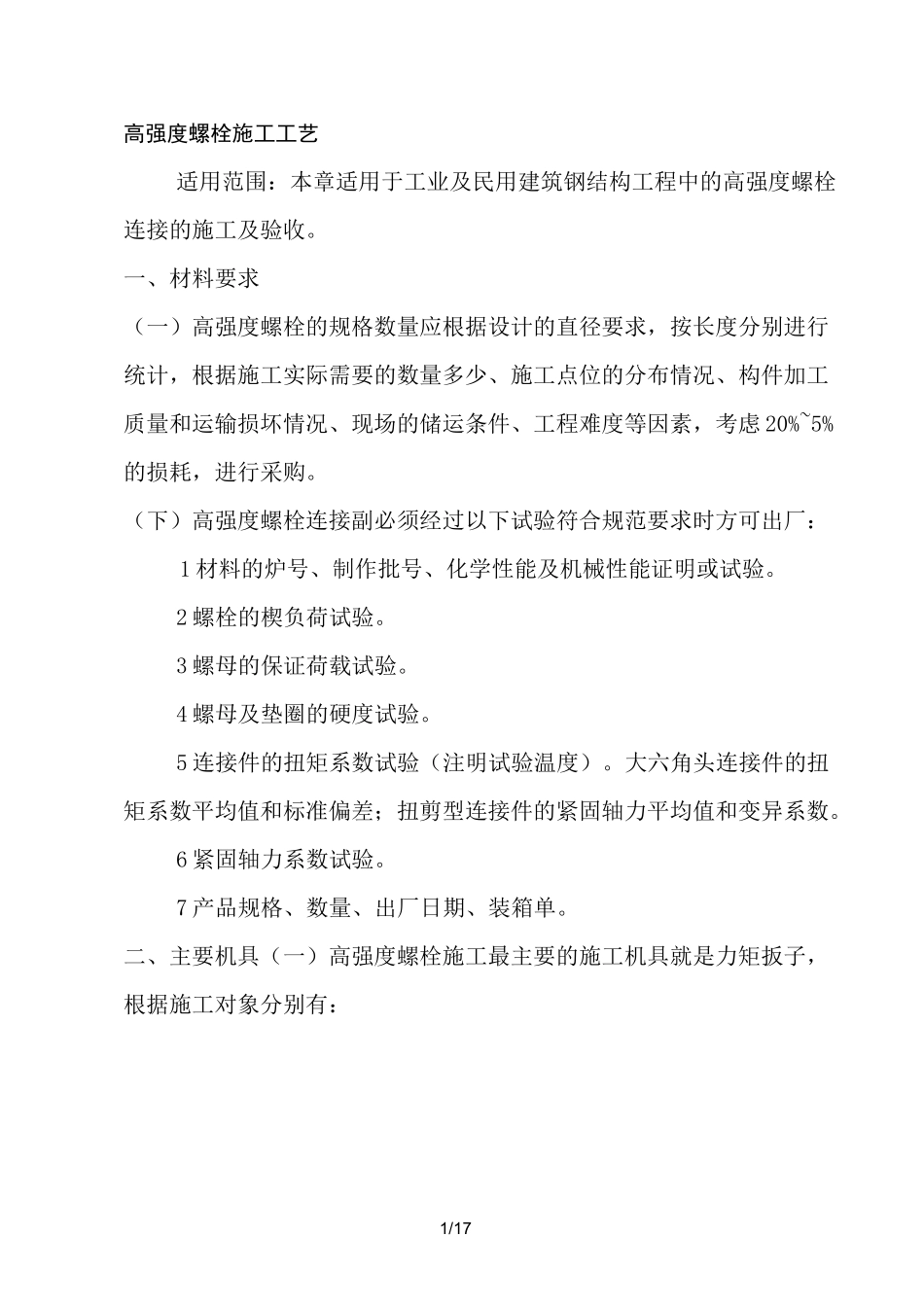

钢结构高强度螺栓施工技术交底_第1页
1/14

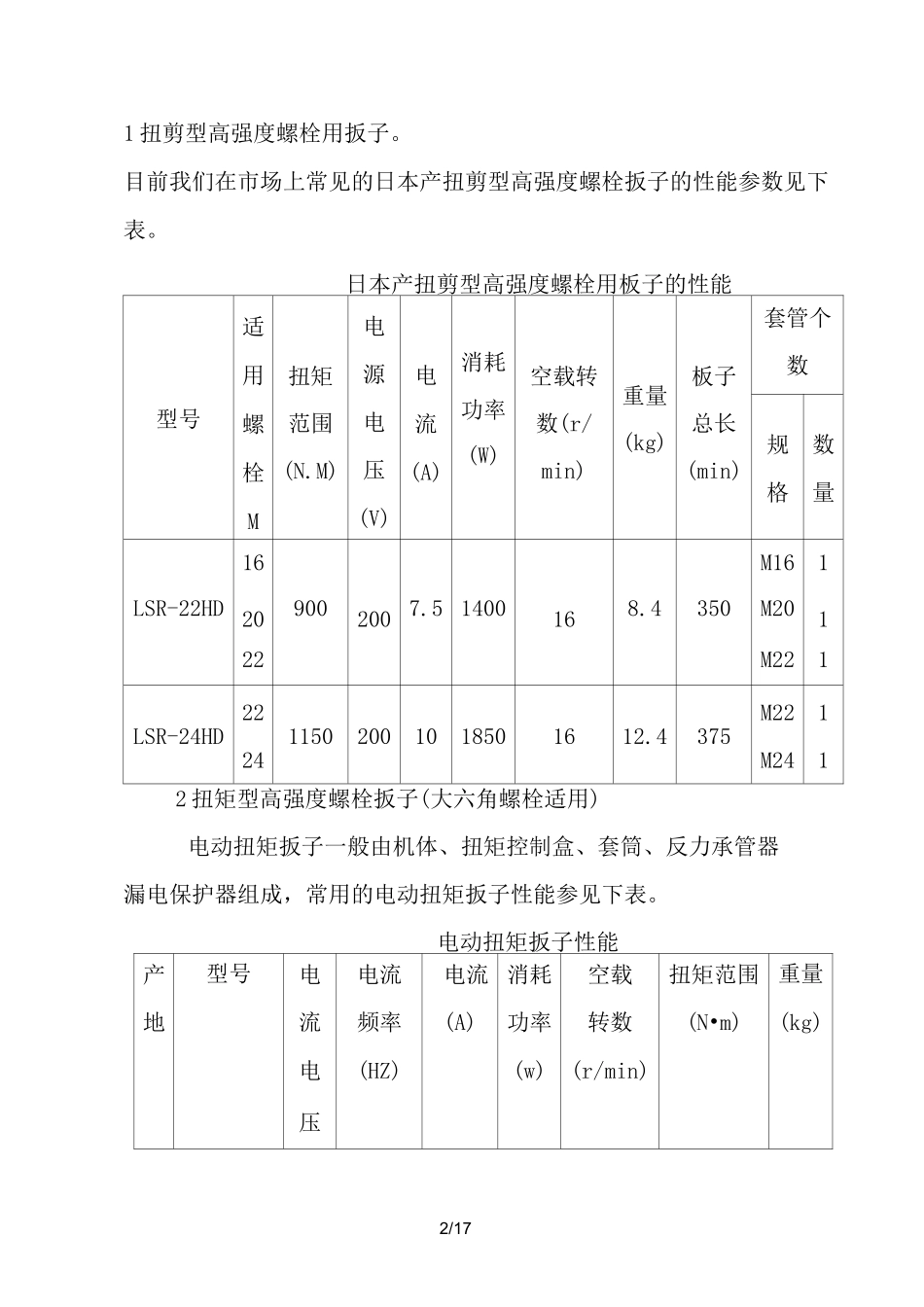

钢结构高强度螺栓施工技术交底_第2页
2/14

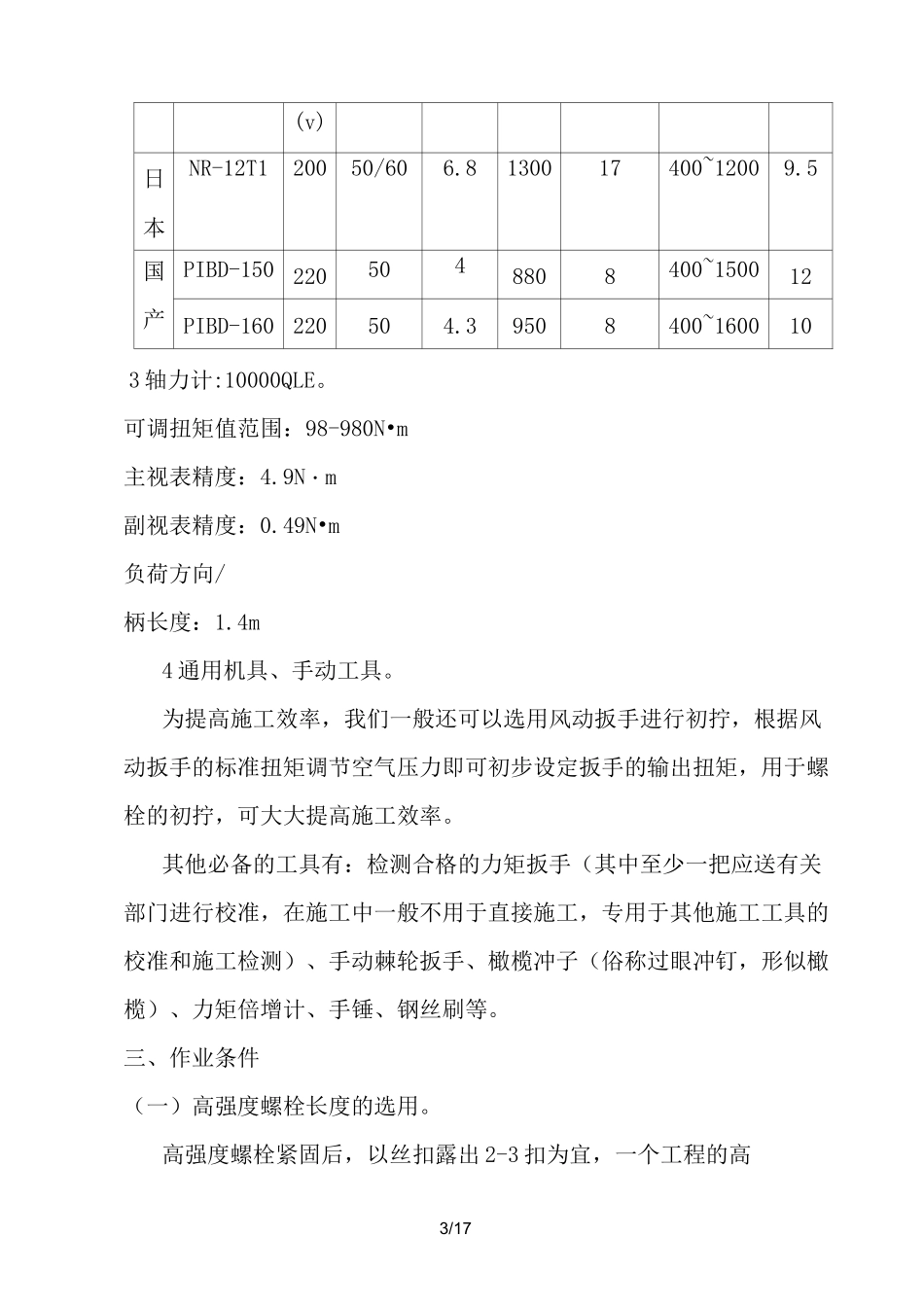

钢结构高强度螺栓施工技术交底_第3页
3/14
1/17高强度螺栓施工工艺适用范围:本章适用于工业及民用建筑钢结构工程中的高强度螺栓连接的施工及验收。一、材料要求(一)高强度螺栓的规格数量应根据设计的直径要求,按长度分别进行统计,根据施工实际需要的数量多少、施工点位的分布情况、构件加工质量和运输损坏情况、现场的储运条件、工程难度等因素,考虑 20%~5%的损耗,进行采购。(下)高强度螺栓连接副必须经过以下试验符合规范要求时方可出厂:1 材料的炉号、制作批号、化学性能及机械性能证明或试验。2 螺栓的楔负荷试验。3 螺母的保证荷载试验。4 螺母及垫圈的硬度试验。5 连接件的扭矩系数试验(注明试验温度)。大六角头连接件的扭矩系数平均值和标准偏差;扭剪型连接件的紧固轴力平均值和变异系数。6 紧固轴力系数试验。7 产品规格、数量、出厂日期、装箱单。二、主要机具(一)高强度螺栓施工最主要的施工机具就是力矩扳子,根据施工对象分别有:2/171 扭剪型高强度螺栓用扳子。目前我们在市场上常见的日本产扭剪型高强度螺栓扳子的性能参数见下表。日本产扭剪型高强度螺栓用板子的性能型号适用螺栓M扭矩范围(N.M)电源电压(V)电流(A)消耗功率(W)空载转数(r/min)重量(kg)板子总长(min)套管个数规格数量16M161LSR-22HD 20900200 7.5 1400168.4350M20122M221LSR-24HD222411502001018501612.4375M22M24112 扭矩型高强度螺栓扳子(大六角螺栓适用)电动扭矩扳子一般由机体、扭矩控制盒、套筒、反力承管器漏电保护器组成,常用的电动扭矩扳子性能参见下表。电动扭矩扳子性能产型号电电流电流 消耗空载扭矩范围重量地流频率(A)功率转数(N•m)(kg)电(HZ)(w)(r/min)压3/17(v)日本NR-12T120050/606.8130017400~12009.5国产PIBD-1502205048808400~150012PIBD-160220504.39508400~1600103 轴力计:10000QLE。可调扭矩值范围:98-980N•m主视表精度:4.9N・m副视表精度:0.49N•m负荷方向/柄长度:1.4m4 通用机具、手动工具。为提高施工效率,我们一般还可以选用风动扳手进行初拧,根据风动扳手的标准扭矩调节空气压力即可初步设定扳手的输出扭矩,用于螺栓的初拧,可大大提高施工效率。其他必备的工具有:检测合格的力矩扳手(其中至少一把应送有关部门进行校准,在施工中一般不用于直接施工,专用于其他施工工具的校准和施工检测)、手动棘轮扳手、橄榄冲子(俗称过眼冲钉,形似橄榄)、力矩倍增计、手锤、钢丝刷等。三、作业条件(一)高强度螺栓长度的选用。高强度螺栓紧固后...
