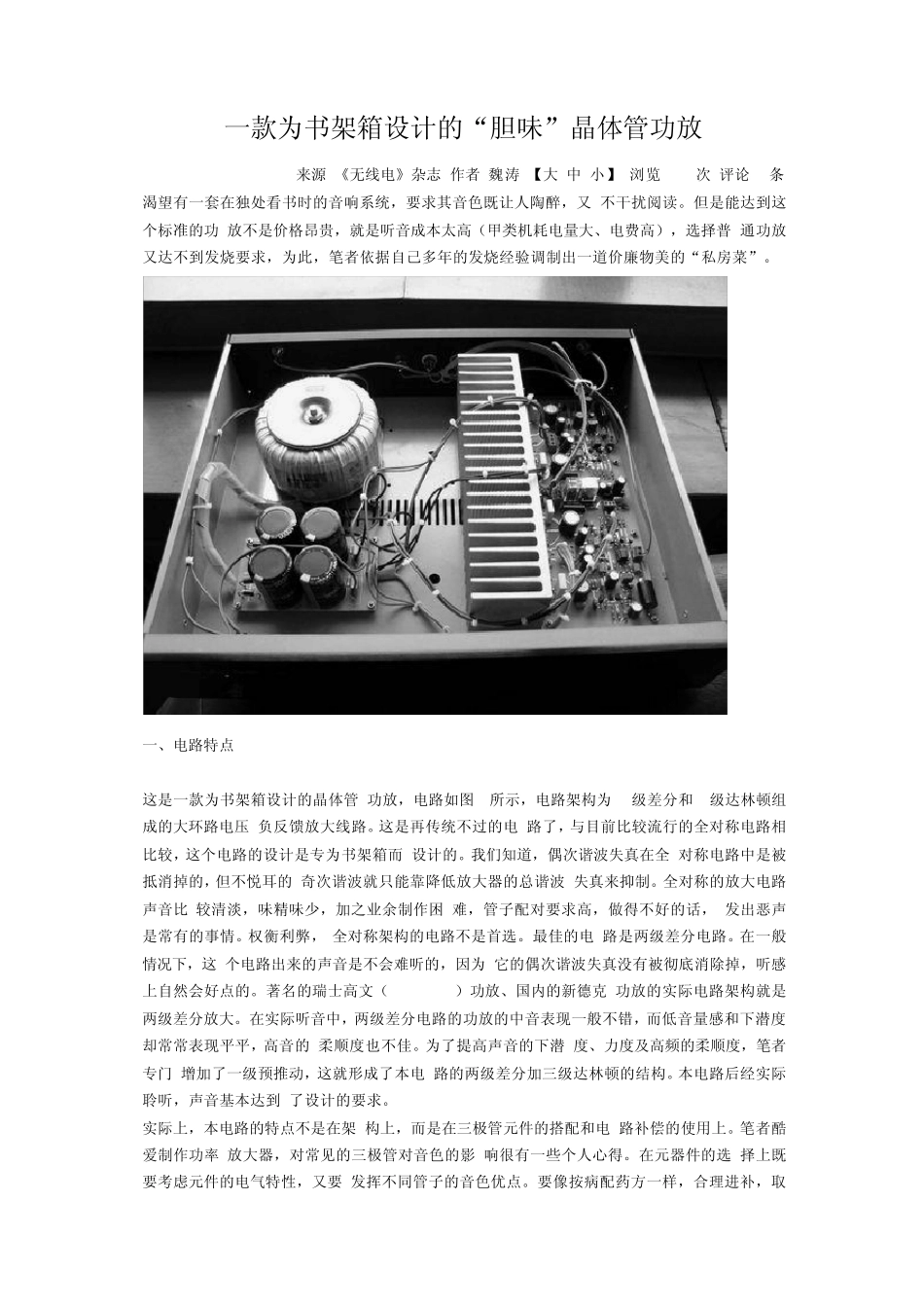

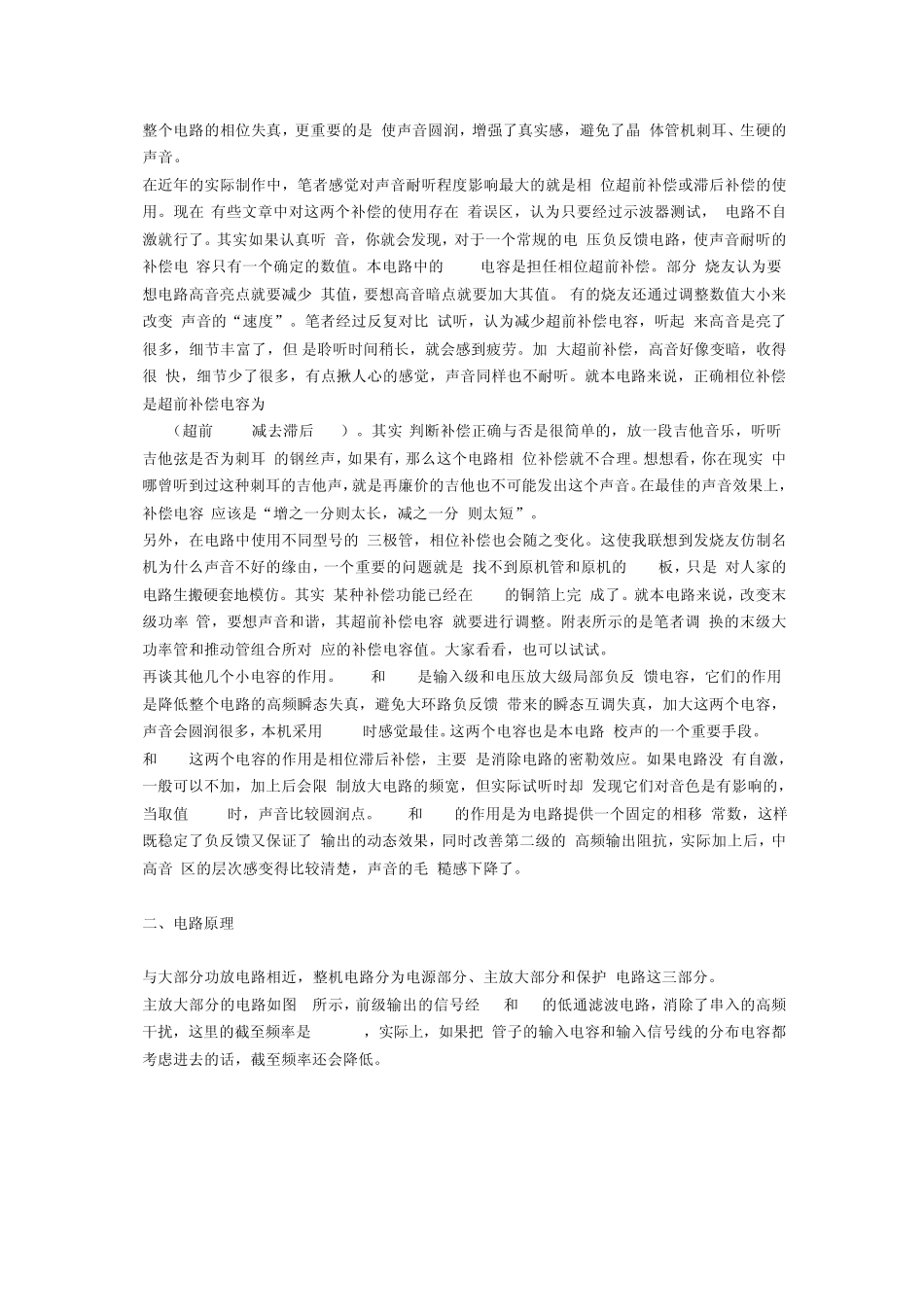

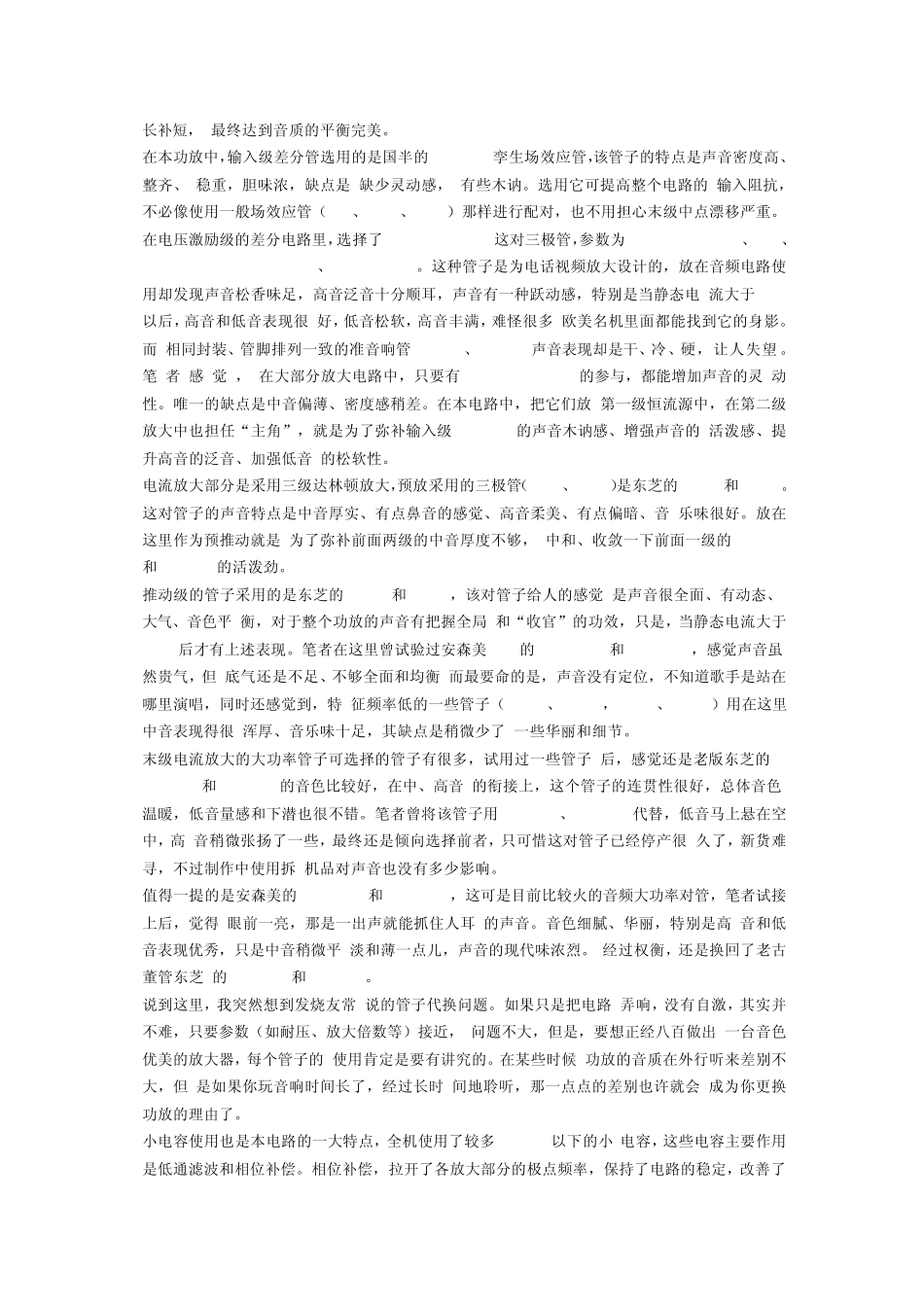

一款为书架箱设计的“胆味”晶体管功放 2010-06-30 14:25:38 来源:《无线电》杂志 作者:魏涛 【大 中 小】 浏览:587次 评论:0条 渴望有一套在独处看书时的音响系统，要求其音色既让人陶醉，又 不干扰阅读。但是能达到这个标准的功 放不是价格昂贵，就是听音成本太高（甲类机耗电量大、电费高），选择普 通功放又达不到发烧要求，为此，笔者依据自己多年的发烧经验调制出一道价廉物美的“私房菜”。 一、电路特点 这是一款为书架箱设计的晶体管 功放，电路如图 1所示，电路架构为2 级差分和 3级达林顿组成的大环路电压 负反馈放大线路。这是再传统不过的电 路了，与目前比较流行的全对称电路相 比较，这个电路的设计是专为书架箱而 设计的。我们知道，偶次谐波失真在全 对称电路中是被抵消掉的，但不悦耳的 奇次谐波就只能靠降低放大器的总谐波 失真来抑制。全对称的放大电路声音比 较清淡，味精味少，加之业余制作困 难，管子配对要求高，做得不好的话， 发出恶声是常有的事情。权衡利弊， 全对称架构的电路不是首选。最佳的电 路是两级差分电路。在一般情况下，这 个电路出来的声音是不会难听的，因为 它的偶次谐波失真没有被彻底消除掉，听感上自然会好点的。著名的瑞士高文（GOLDMUND）功放、国内的新德克 功放的实际电路架构就是两级差分放大。在实际听音中，两级差分电路的功放的中音表现一般不错，而低音量感和下潜度却常常表现平平，高音的 柔顺度也不佳。为了提高声音的下潜 度、力度及高频的柔顺度，笔者专门 增加了一级预推动，这就形成了本电 路的两级差分加三级达林顿的结构。本电路后经实际聆听，声音基本达到 了设计的要求。 实际上，本电路的特点不是在架 构上，而是在三极管元件的搭配和电 路补偿的使用上。笔者酷爱制作功率 放大器，对常见的三极管对音色的影 响很有一些个人心得。在元器件的选 择上既要考虑元件的电气特性，又要 发挥不同管子的音色优点。要像按病配药方一样，合理进补，取长补短， 最终达到音质的平衡完美。 在本功放中，输入级差分管选用的是国半的 NPD5565孪生场效应管，该管子的特点是声音密度高、整齐、 稳重，胆味浓，缺点是 缺少灵动感， 有些木讷。选用它可提高整个电路的 输入阻抗，不必像使用一般场效应管（K30、K246、K170）那样进行配对，也不用担心末级中点漂移严重。 在电压激励级的差分电路里，选择了 MPSA42/MPSA92这对三极管，参数为...
