一步成高手:终极图解内存(下篇)

一步成高手:终极图解内存(下篇)_第1页
1/41
一步成高手:终极图解内存(下篇)_第2页
2/41
一步成高手:终极图解内存(下篇)_第3页
3/41

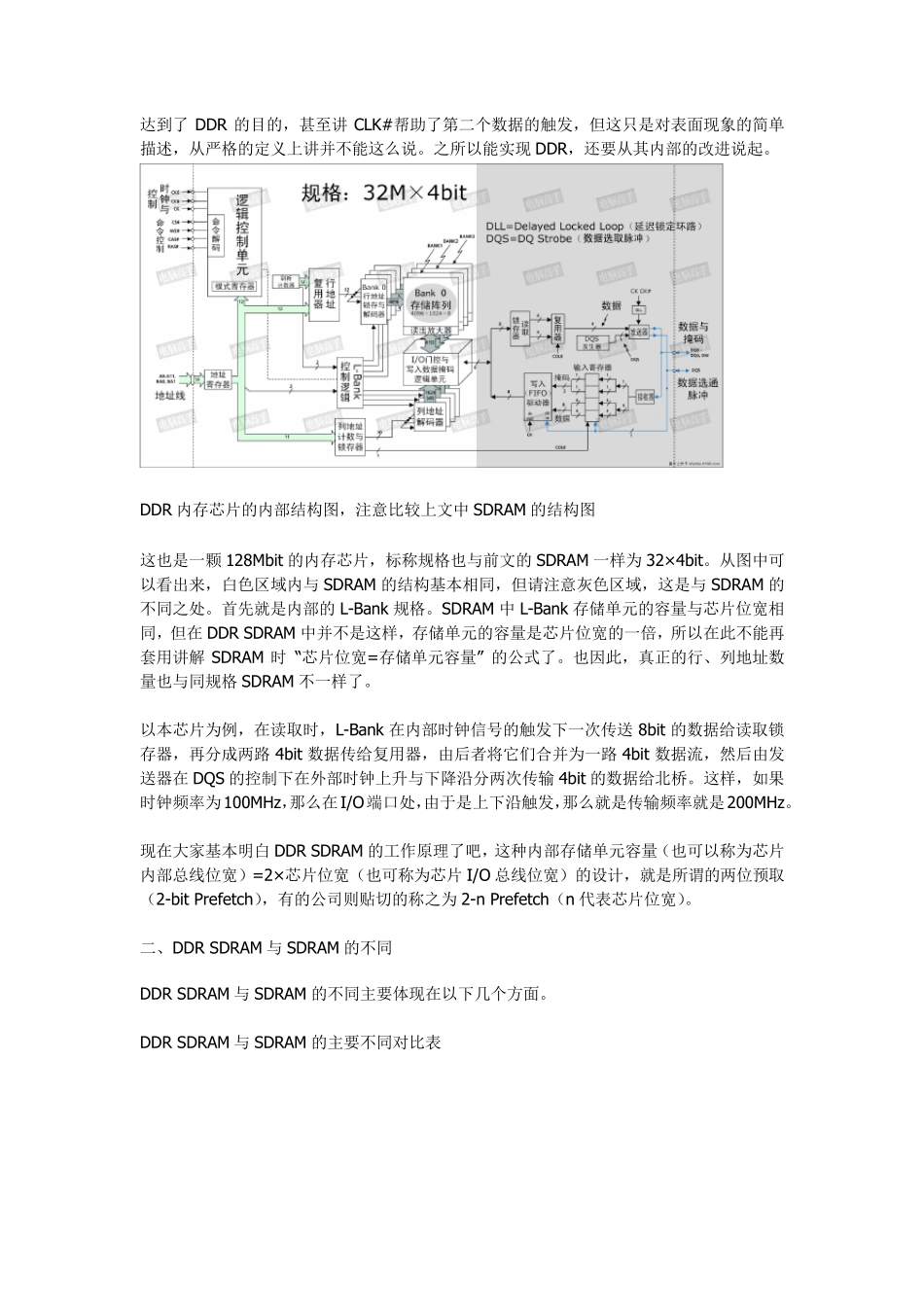

如日中天——DDR SDRAM(上) DDR SDRAM 全称为Double Data Rate SDRAM,中文名为“双倍数据流SDRAM”。DDR SDRAM在原有的SDRAM 的基础上改进而来。也正因为如此,DDR 能够凭借着转产成本优势来打败昔日的对手RDRAM,成为当今的主流。由于SDRAM 的结构与操作在上文已有详细阐述,所以本文只着重讲讲DDR 的原理和DDR SDRAM 相对于传统SDRAM(又称SDR SDRAM)的不同。 DDR SDRAM 可在一个时钟周期内传送两次数据 一、DDR 的基本原理 有很多文章都在探讨 DDR 的原理,但似乎也不得要领,甚至还带出一些错误的观点。首先我们看看一张 DDR 正规的时序图。 DDR SDRAM 读操作时序图 从中可以发现它多了两个信号: CLK#与DQS,CLK#与正常 CLK 时钟相位相反,形成差分时钟信号。而数据的传输在CLK 与CLK#的交叉点进行,可见在CLK 的上升与下降沿(此时正好是 CLK#的上升沿)都有数据被触发,从而实现 DDR。在此,我们可以说通过差分信号达到了DDR 的目的,甚至讲CLK#帮助了第二个数据的触发,但这只是对表面现象的简单描述,从严格的定义上讲并不能这么说。之所以能实现DDR,还要从其内部的改进说起。 DDR 内存芯片的内部结构图,注意比较上文中SDRAM 的结构图 这也是一颗128Mbit 的内存芯片,标称规格也与前文的SDRAM 一样为32×4bit。从图中可以看出来,白色区域内与SDRAM 的结构基本相同,但请注意灰色区域,这是与SDRAM 的不同之处。首先就是内部的L-Bank 规格。SDRAM 中L-Bank 存储单元的容量与芯片位宽相同,但在DDR SDRAM 中并不是这样,存储单元的容量是芯片位宽的一倍,所以在此不能再套用讲解SDRAM 时 “芯片位宽=存储单元容量” 的公式了。也因此,真正的行、列地址数量也与同规格SDRAM 不一样了。 以本芯片为例,在读取时,L-Bank 在内部时钟信号的触发下一次传送 8bit 的数据给读取锁存器,再分成两路 4bit 数据传给复用器,由后者将它们合并为一路 4bit 数据流,然后由发送器在DQS 的控制下在外部时钟上升与下降沿分两次传输 4bit 的数据给北桥。这样,如果时钟频率为100MHz,那么在I/O端口处,由于是上下沿触发,那么就是传输频率就是200MHz。 现在大家基本明白DDR SDRAM 的工作原理了吧,这种内部存储单元容量(也可以称为芯片内部总线位宽)=2×芯片位宽(也可称为芯片I/O 总线位宽)的设计,就是所谓的两位预取(2-bit Prefetch),有的公司则贴切的称之为2-n Pr...
