一步步教你画焊接图、识焊接图

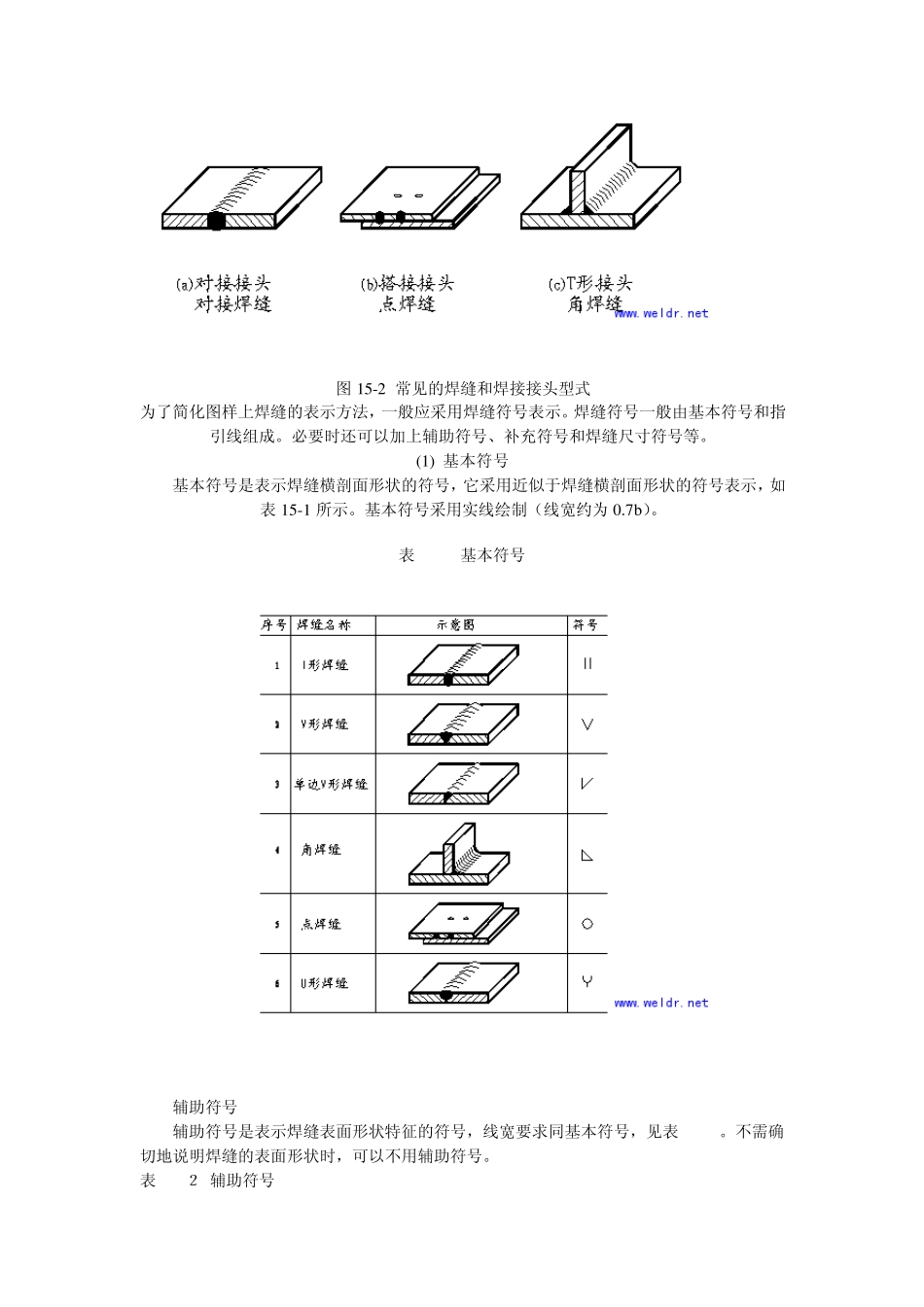

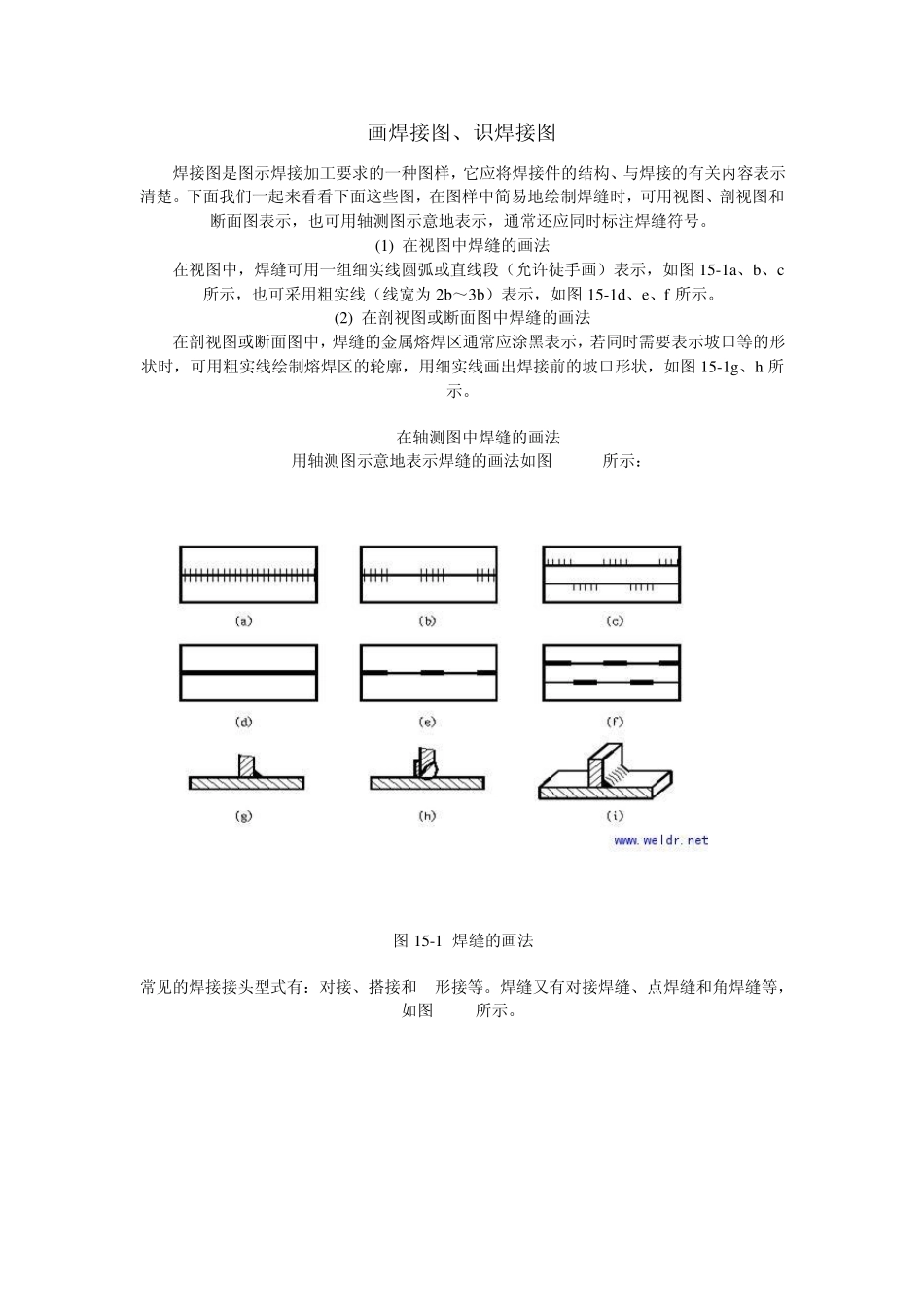

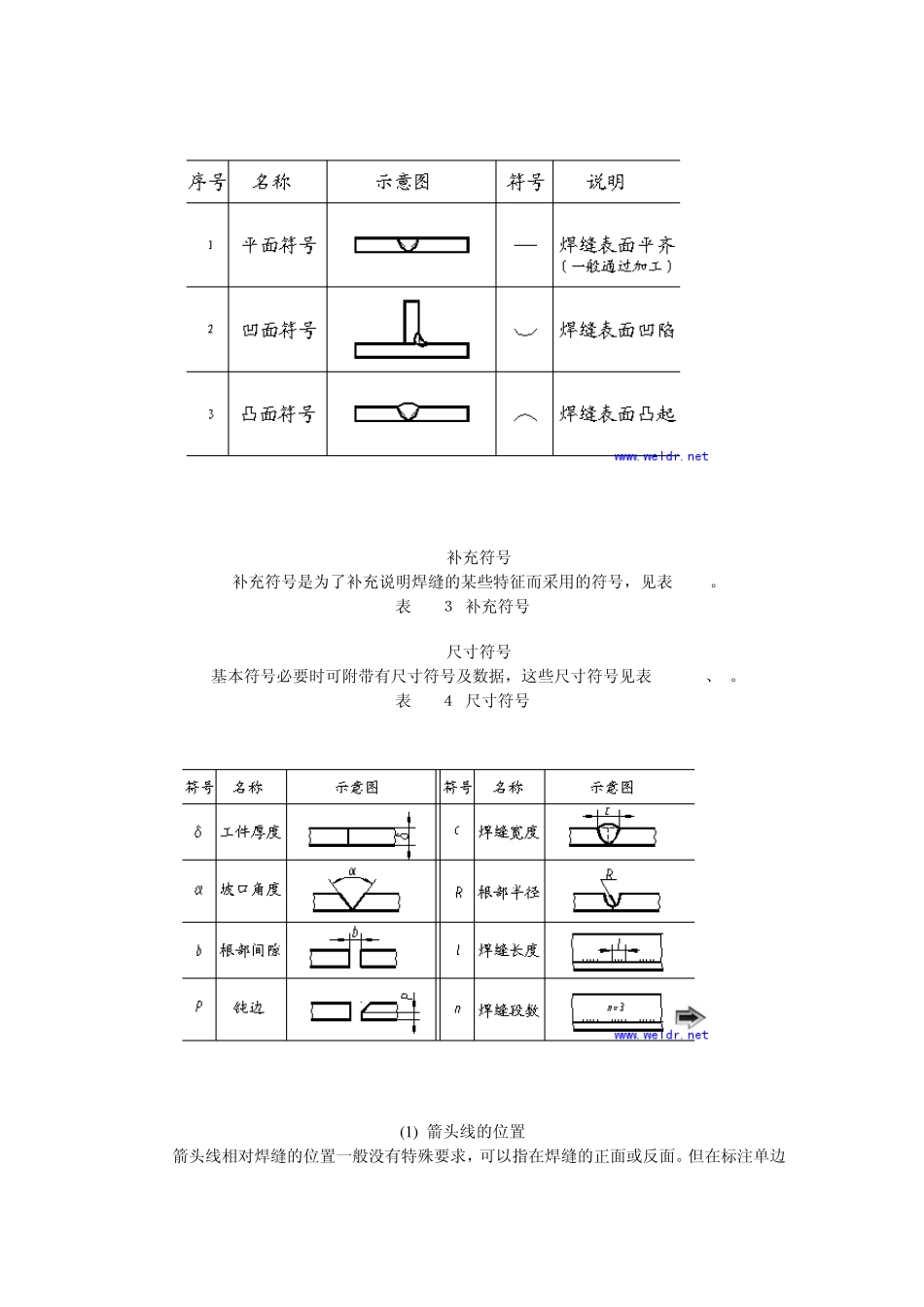

画焊接图、识焊接图 焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。下面我们一起来看看下面这些图，在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。 (1) 在视图中焊缝的画法 在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为 2b～3b）表示，如图15-1d、e、f 所示。 (2) 在剖视图或断面图中焊缝的画法 在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g 、h 所示。 (3) 在轴测图中焊缝的画法 用轴测图示意地表示焊缝的画法如图15-1i所示： 图15-1 焊缝的画法 常见的焊接接头型式有：对接、搭接和 T形接等。焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。 图1 5 -2 常见的焊缝和焊接接头型式 为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。焊缝符号一般由基本符号和指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。 (1 ) 基本符号 基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5 -1 所示。基本符号采用实线绘制（线宽约为0 .7 b ）。 表15-1 基本符号 (2) 辅助符号 辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。不需确切地说明焊缝的表面形状时，可以不用辅助符号。 表15-２ 辅助符号 (3) 补充符号 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。 表15-３ 补充符号 (4) 尺寸符号 基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。 表15-４ 尺寸符号 (1 ) 箭头线的位置 箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。但在标注单边V 形焊缝、带钝边的单边 V 形焊缝、带钝边 J 形焊缝时，箭头线应指向带有坡口一侧的工件，如图 15-4 所示。 (2)基准线的位置 基准线一般应与图样的底边平行，但在特殊条件下也可与底边垂直。 基准线的虚线可以画在基准线的实线的上侧或下侧。 图 15-4 箭头线的位置 (3) 基本符号相对基准线的位置 当箭头线直接指向焊缝正面时（即焊缝与箭头线在接头的同侧），基本符号应注在基准线的实线侧；反之，基本符号...
