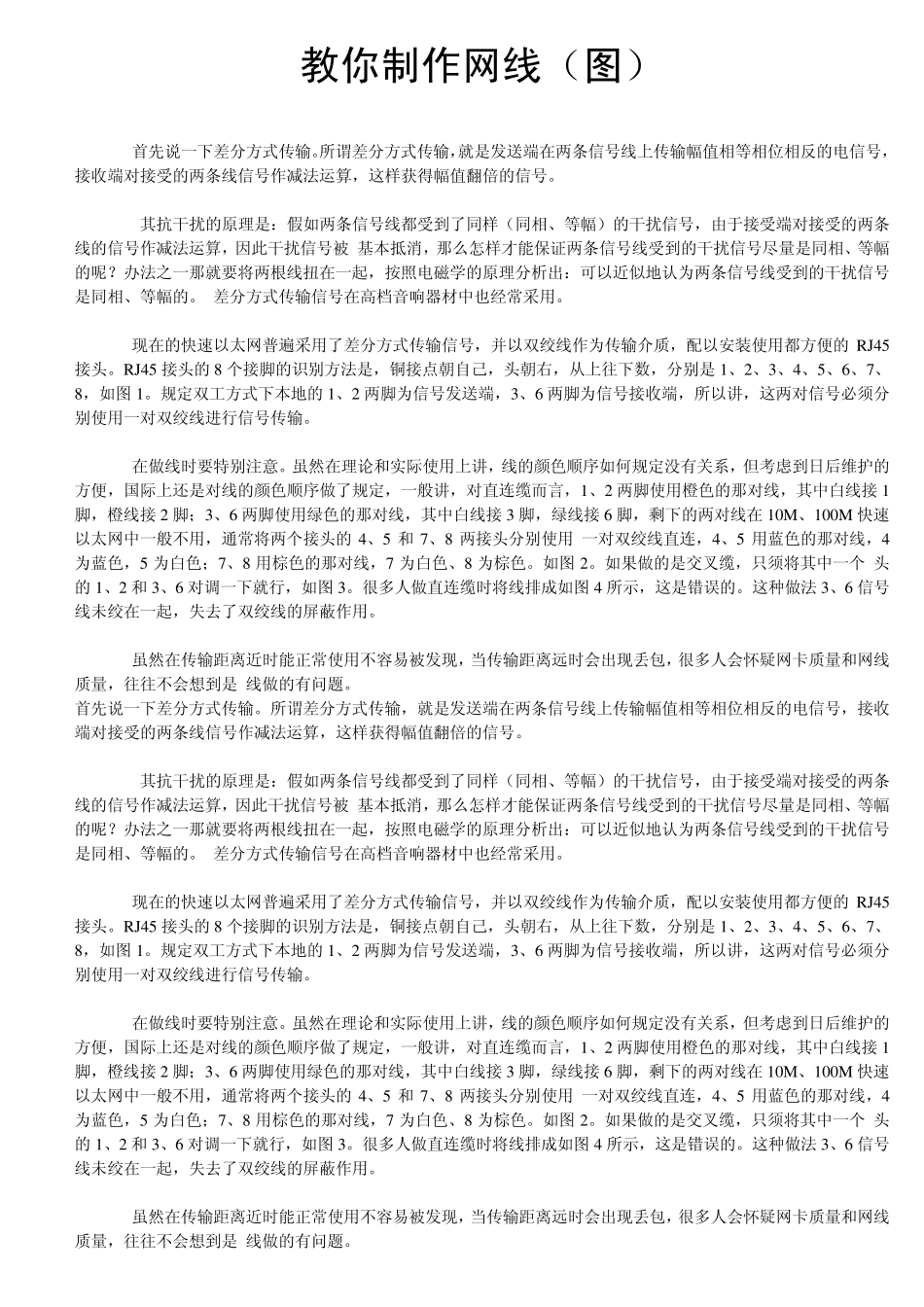

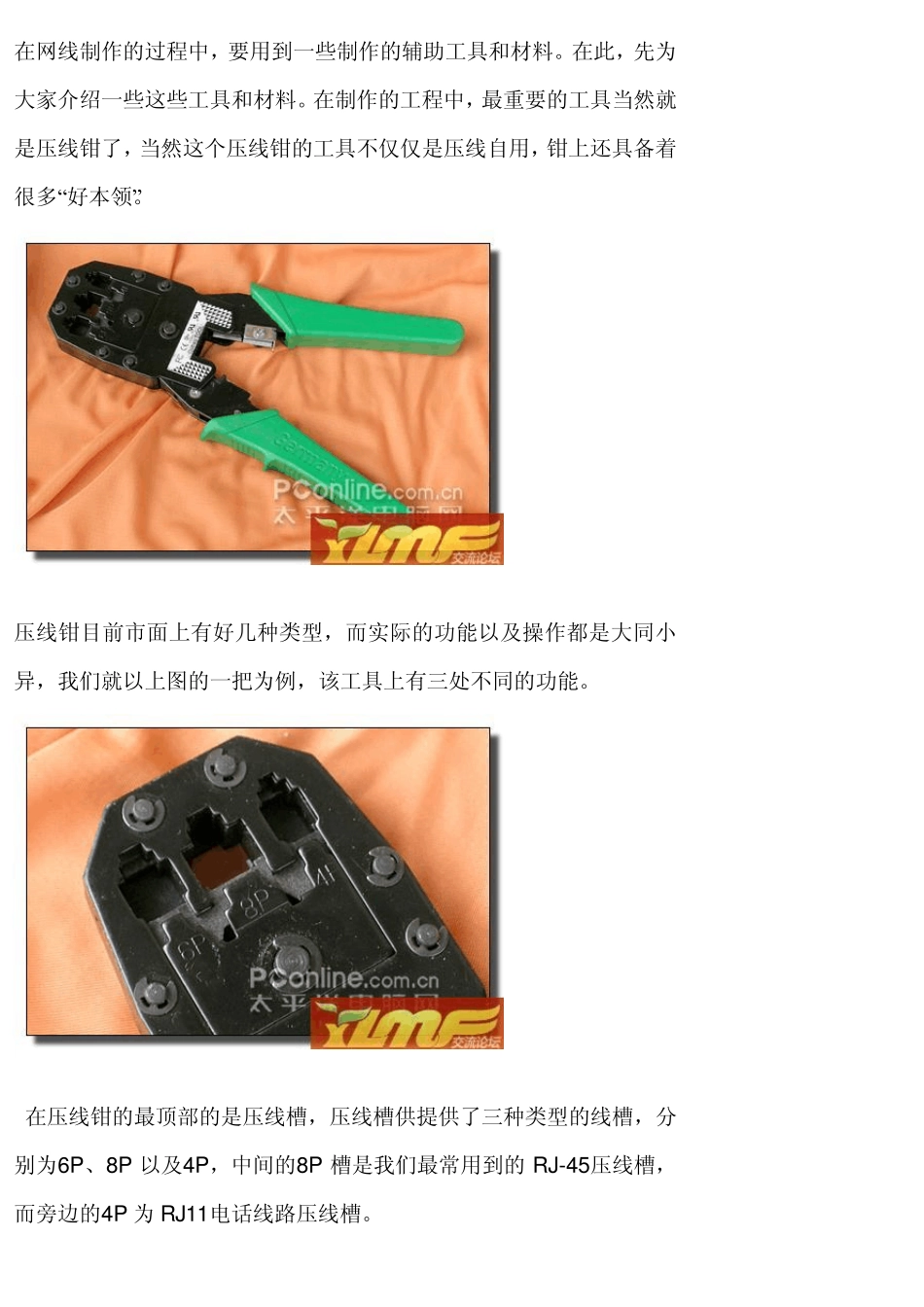

教你制作网线(图) 首先说一下差分方式传输。所谓差分方式传输,就是发送端在两条信号线上传输幅值相等相位相反的电信号,接收端对接受的两条线信号作减法运算,这样获得幅值翻倍的信号。 其抗干扰的原理是:假如两条信号线都受到了同样(同相、等幅)的干扰信号,由于接受端对接受的两条线的信号作减法运算,因此干扰信号被 基本抵消,那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢?办法之一那就要将两根线扭在一起,按照电磁学的原理分析出:可以近似地认为两条信号线受到的干扰信号是同相、等幅的。 差分方式传输信号在高档音响器材中也经常采用。 现在的快速以太网普遍采用了差分方式传输信号,并以双绞线作为传输介质,配以安装使用都方便的RJ45接头。RJ45 接头的8 个接脚的识别方法是,铜接点朝自己,头朝右,从上往下数,分别是1、2、3、4、5、6、7、8,如图 1。规定双工方式下本地的1、2 两脚为信号发送端,3、6 两脚为信号接收端,所以讲,这两对信号必须分别使用一对双绞线进行信号传输。 在做线时要特别注意。虽然在理论和实际使用上讲,线的颜色顺序如何规定没有关系,但考虑到日后维护的方便,国际上还是对线的颜色顺序做了规定,一般讲,对直连缆而言,1、2 两脚使用橙色的那对线,其中白线接1脚,橙线接2 脚;3、6 两脚使用绿色的那对线,其中白线接3 脚,绿线接6 脚,剩下的两对线在10M、100M 快速以太网中一般不用,通常将两个接头的4、5 和 7、8 两接头分别使用 一对双绞线直连,4、5 用蓝色的那对线,4为蓝色,5 为白色;7、8 用棕色的那对线,7 为白色、8 为棕色。如图 2。如果做的是交叉缆,只须将其中一个 头的1、2 和 3、6 对调一下就行,如图 3。很多人做直连缆时将线排成如图 4 所示,这是错误的。这种做法3、6 信号线未绞在一起,失去了双绞线的屏蔽作用。 虽然在传输距离近时能正常使用不容易被发现,当传输距离远时会出现丢包,很多人会怀疑网卡质量和网线质量,往往不会想到是 线做的有问题。 首先说一下差分方式传输。所谓差分方式传输,就是发送端在两条信号线上传输幅值相等相位相反的电信号,接收端对接受的两条线信号作减法运算,这样获得幅值翻倍的信号。 其抗干扰的原理是:假如两条信号线都受到了同样(同相、等幅)的干扰信号,由于接受端对接受的两条线的信号作减法运算,因此干扰信号被 基本抵消,那么怎样才能保证两条信号线受到的干扰信号...
