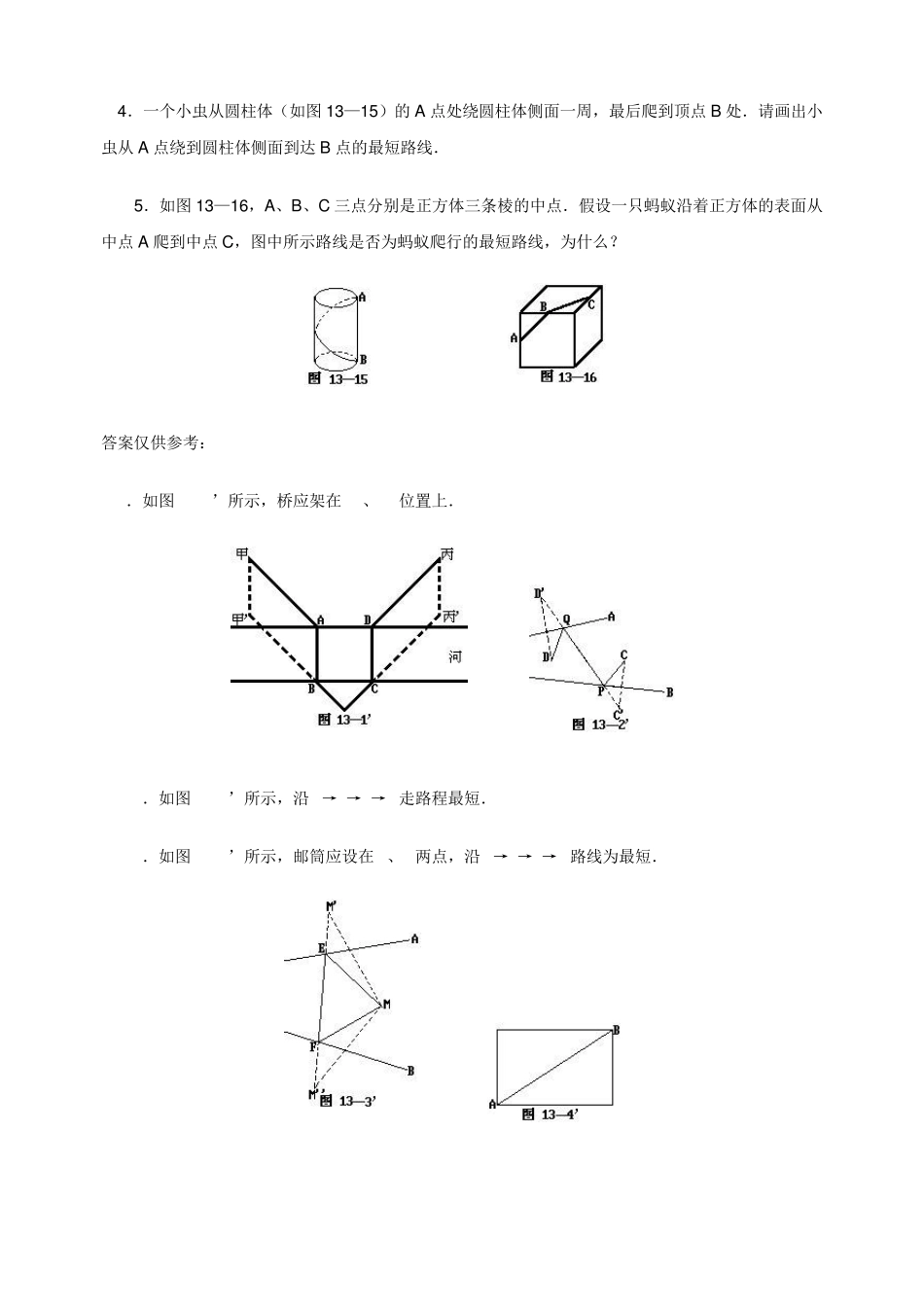

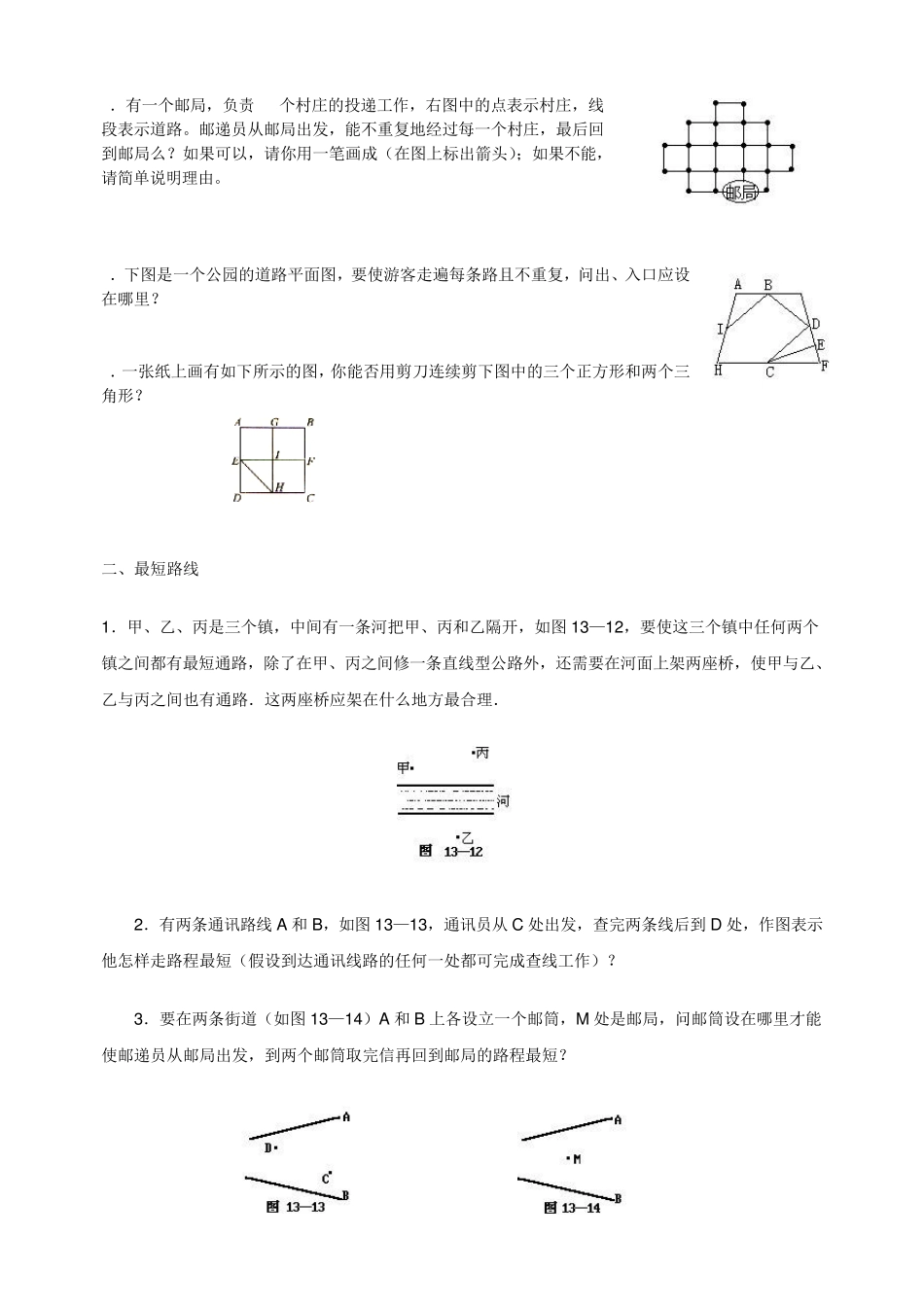

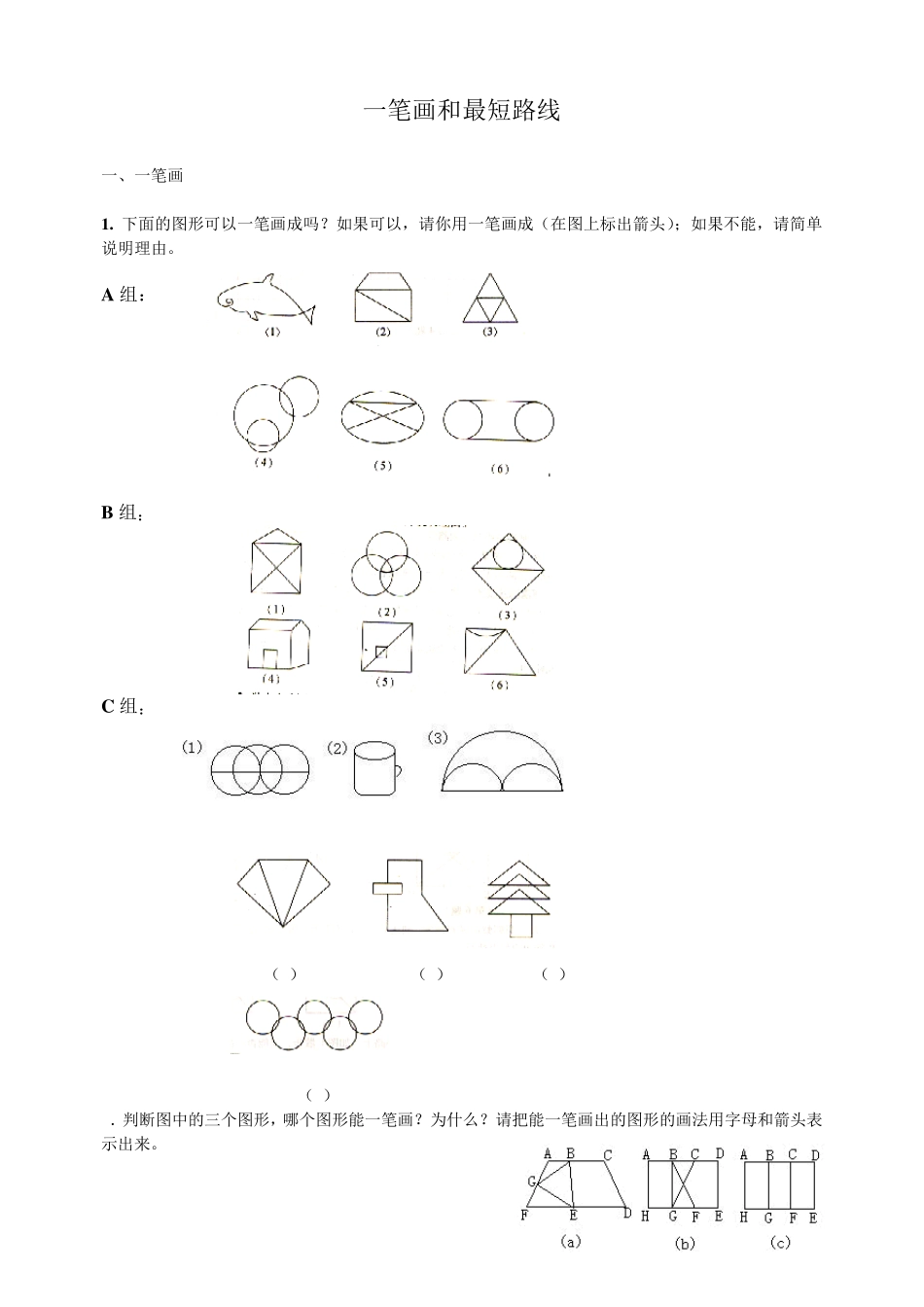

一笔画和最短路线 一、一笔画 1. 下面的图形可以一笔画成吗?如果可以,请你用一笔画成(在图上标出箭头);如果不能,请简单说明理由。 A 组: B 组: C 组: (4) (5) (6) (7) 2.判断图中的三个图形,哪个图形能一笔画?为什么?请把能一笔画出的图形的画法用字母和箭头表示出来。 3.有一个邮局,负责21个村庄的投递工作,右图中的点表示村庄,线段表示道路。邮递员从邮局出发,能不重复地经过每一个村庄,最后回到邮局么?如果可以,请你用一笔画成(在图上标出箭头);如果不能,请简单说明理由。 4.下图是一个公园的道路平面图,要使游客走遍每条路且不重复,问出、入口应设在哪里? 5.一张纸上画有如下所示的图,你能否用剪刀连续剪下图中的三个正方形和两个三角形? 二、最短路线 1.甲、乙、丙是三个镇,中间有一条河把甲、丙和乙隔开,如图13—12,要使这三个镇中任何两个镇之间都有最短通路,除了在甲、丙之间修一条直线型公路外,还需要在河面上架两座桥,使甲与乙、乙与丙之间也有通路.这两座桥应架在什么地方最合理. 2.有两条通讯路线A 和B,如图13—13,通讯员从C 处出发,查完两条线后到D 处,作图表示他怎样走路程最短(假设到达通讯线路的任何一处都可完成查线工作)? 3.要在两条街道(如图13—14)A 和B 上各设立一个邮筒,M 处是邮局,问邮筒设在哪里才能使邮递员从邮局出发,到两个邮筒取完信再回到邮局的路程最短? 4.一个小虫从圆柱体(如图13—15)的 A 点处绕圆柱体侧面一周,最后爬到顶点 B 处.请画出小虫从A 点绕到圆柱体侧面到达 B 点的最短路线. 5.如图13—16,A、B、C 三点分别是正方体三条棱的中点.假设一只蚂蚁沿着正方体的表面从中点 A 爬到中点 C,图中所示路线是否为蚂蚁爬行的最短路线,为什么? 答案仅供参考: 1.如图13-1’所示,桥应架在 AB、CD位置上. 2.如图13-2’所示,沿 C→P→Q→D走路程最短. 3.如图13-3’所示,邮筒应设在 E、F两点,沿 M→E→F→M路线为最短. 4.将圆柱体的侧面展开成一个长方形,如图13-4’.从A到B的直线段最短,把侧面展开图卷成圆柱,那么直线段AB就变成圆柱体侧面上的曲线AB,小虫沿着这条曲线爬行是最短路线. 5.要求A到C的最短路线,可以先把立方体展开,使它相邻两个面处于同一平面内.蚂蚁从A到C有两条路线可以选择: (1)将朝上的一面与朝前的一面展开在同一平面内,连结AC,则AC一定...
