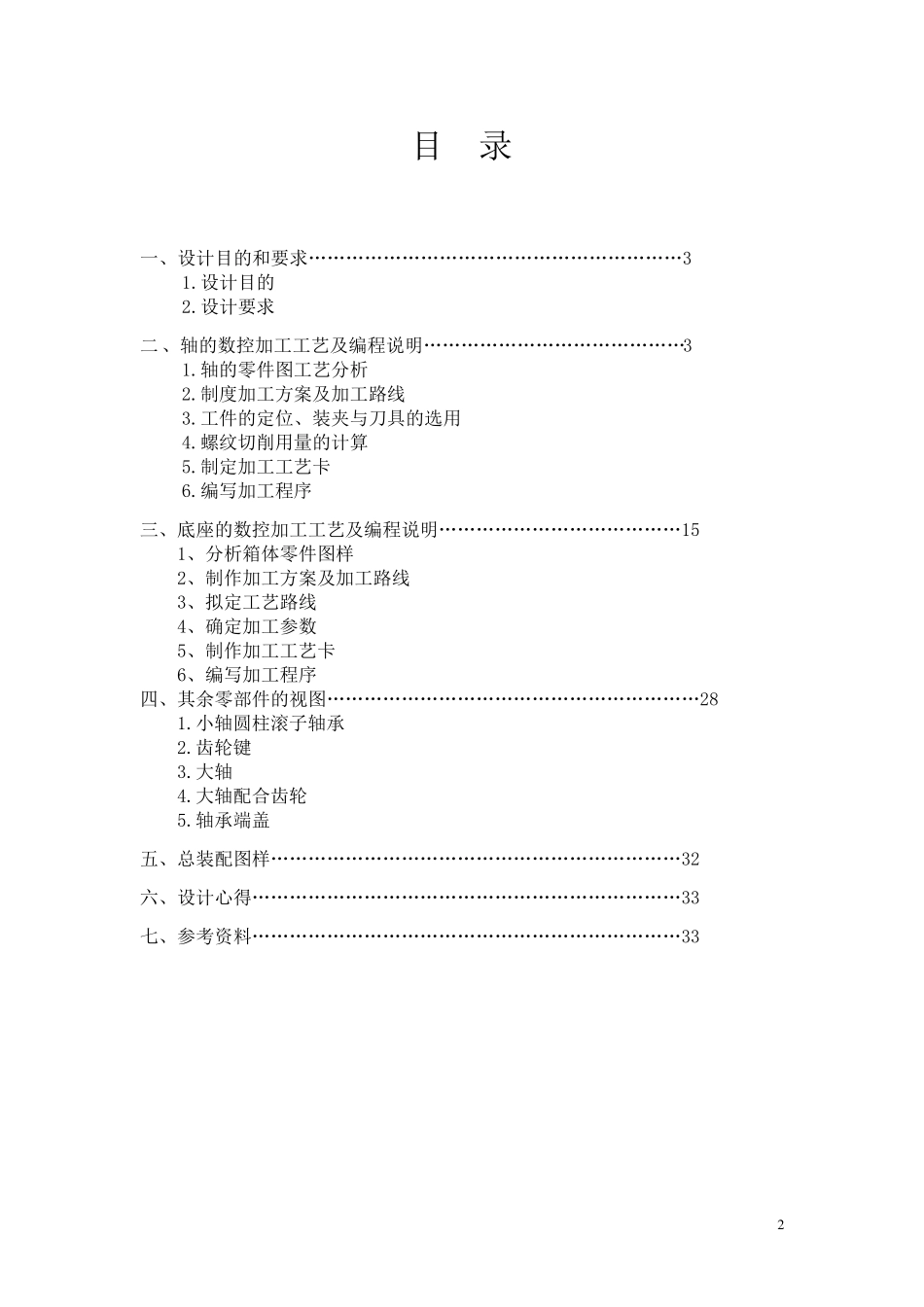

一级减速器数控编程与加工课程设计说明书_第2页
2/34

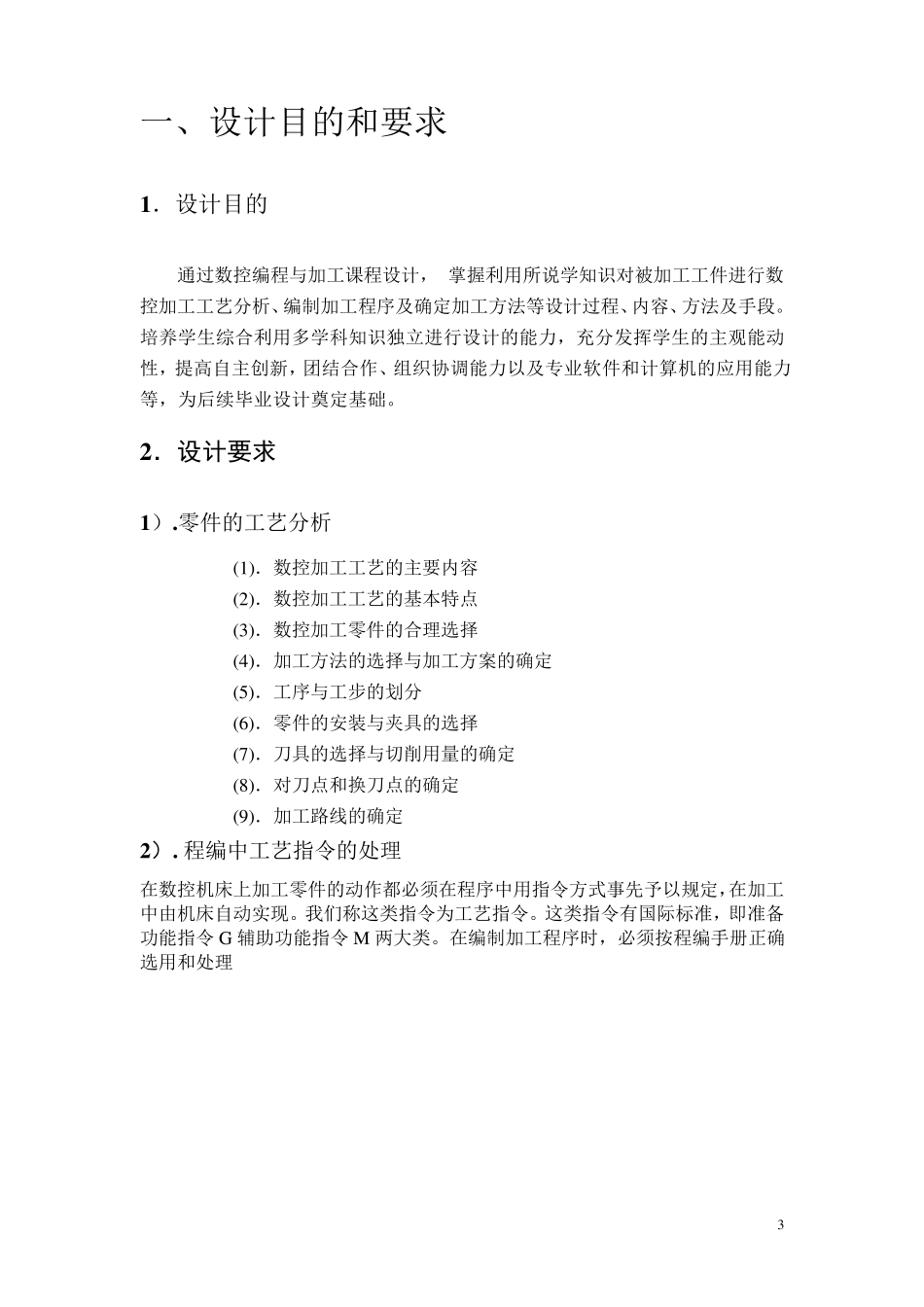

一级减速器数控编程与加工课程设计说明书_第3页
3/34
1 数控编程与加工课程设计说明书 —减速器设计 专 业 名 称: 机 械 设 计 制 造 及 其自动化 班 级:机 5 -1 姓 名: 学 号: 指导教师姓名: 职 称: 2 目 录 一、设计目的和要求……………………………………………………3 1.设计目的 2.设计要求 二 、轴的数控加工工艺及编程说明……………………………………3 1.轴的零件图工艺分析 2.制度加工方案及加工路线 3.工件的定位、装夹与刀具的选用 4.螺纹切削用量的计算 5.制定加工工艺卡 6.编写加工程序 三、底座的数控加工工艺及编程说明…………………………………15 1、分析箱体零件图样 2、制作加工方案及加工路线 3、拟定工艺路线 4、确定加工参数 5、制作加工工艺卡 6、编写加工程序 四、其余零部件的视图……………………………………………………28 1.小轴圆柱滚子轴承 2.齿轮键 3.大轴 4.大轴配合齿轮 5.轴承端盖 五、总装配图样…………………………………………………………32 六、设计心得……………………………………………………………33 七、参考资料……………………………………………………………33 3 一、设计目的和要求 1 .设计目的 通过数控编程与加工课程设计, 掌握利用所说学知识对被加工工件进行数控加工工艺分析、编制加工程序及确定加工方法等设计过程、内容、方法及手段。培养学生综合利用多学科知识独立进行设计的能力,充分发挥学生的主观能动性,提高自主创新,团结合作、组织协调能力以及专业软件和计算机的应用能力等,为后续毕业设计奠定基础。 2 .设计要求 1 ).零件的工艺分析 (1).数控加工工艺的主要内容 (2).数控加工工艺的基本特点 (3).数控加工零件的合理选择 (4).加工方法的选择与加工方案的确定 (5).工序与工步的划分 (6).零件的安装与夹具的选择 (7).刀具的选择与切削用量的确定 (8).对刀点和换刀点的确定 (9).加工路线的确定 2 ). 程编中工艺指令的处理 在数控机床上加工零件的动作都必须在程序中用指令方式事先予以规定,在加工中由机床自动实现。我们称这类指令为工艺指令。这类指令有国际标准,即准备功能指令 G 辅助功能指令 M 两大类。在编制加工程序时,必须按程编手册正确选用和处理 4 二、轴的数控加工工艺及编程说明 1 .轴的零件图工艺分析 1 )零件图样 2 )精度分析 (1 )尺寸精度 本例中精度要求较高的尺寸主要有:外圆 Ф ...
