一级减速器设计

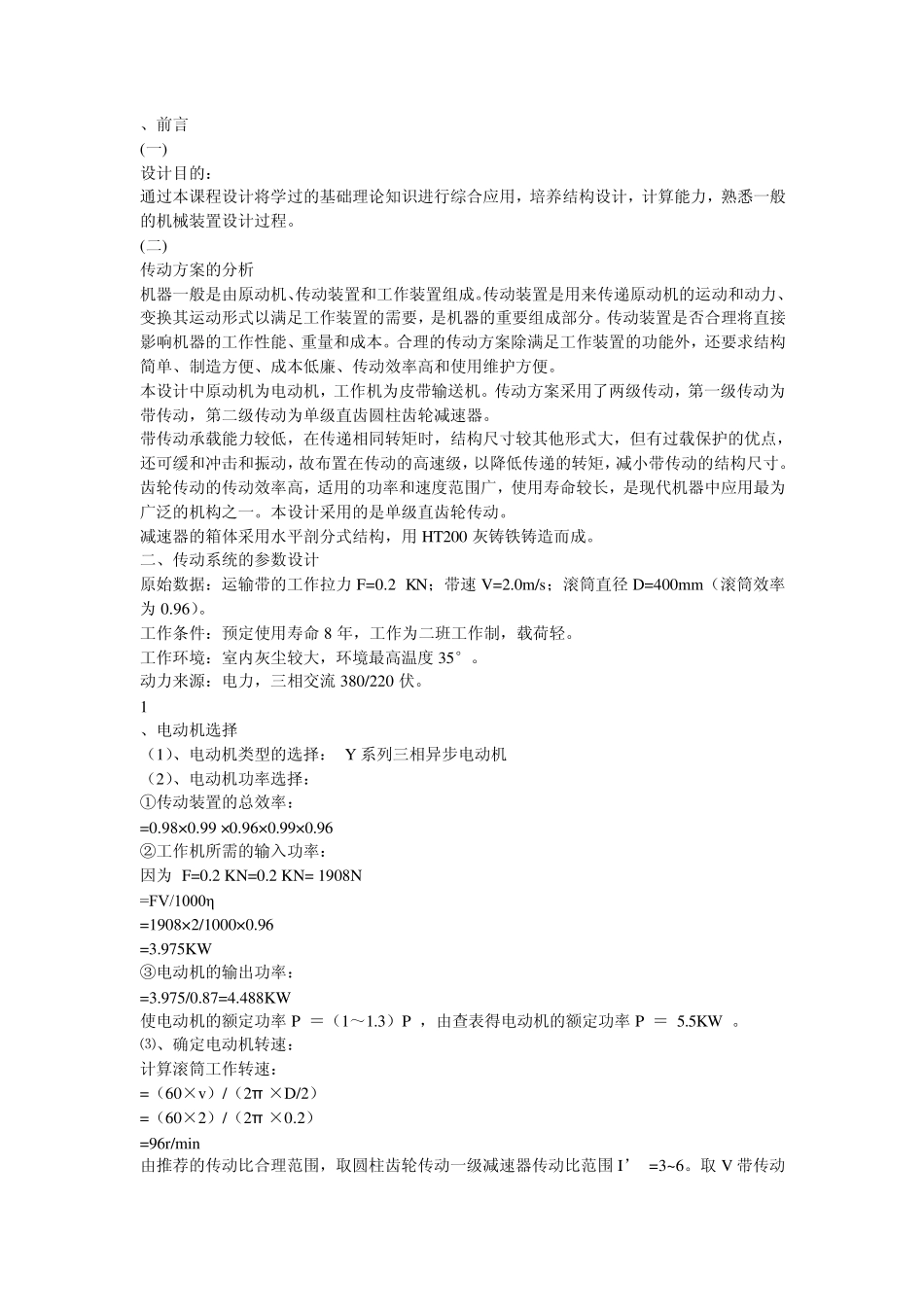

、前言 (一) 设计目的： 通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。 (二) 传动方案的分析 机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。 本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。 带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。 齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。本设计采用的是单级直齿轮传动。 减速器的箱体采用水平剖分式结构，用 HT200 灰铸铁铸造而成。 二、传动系统的参数设计 原始数据：运输带的工作拉力 F=0.2 KN；带速 V=2.0m/s；滚筒直径D=400mm（滚筒效率为 0.96）。 工作条件：预定使用寿命8 年，工作为二班工作制，载荷轻。 工作环境：室内灰尘较大，环境最高温度35°。 动力来源：电力，三相交流 380/220 伏。 1 、电动机选择 （1）、电动机类型的选择： Y 系列三相异步电动机 （2）、电动机功率选择： ①传动装置的总效率： =0.98×0.99 ×0.96×0.99×0.96 ②工作机所需的输入功率： 因为 F=0.2 KN=0.2 KN= 1908N =FV/1000η =1908×2/1000×0.96 =3.975KW ③电动机的输出功率： =3.975/0.87=4.488KW 使电动机的额定功率 P ＝（1～1.3）P ，由查表得电动机的额定功率 P ＝ 5.5KW 。 ⑶、确定电动机转速： 计算滚筒工作转速： =（60×v）/（2π ×D/2） =（60×2）/（2π ×0.2） =96r/min 由推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’ =3~6。取 V 带传动比I’ =2~4，则总传动比理时范围为I’ =6~24。故电动机转速的可选范围为n’ =（6~24）×96=576~2304r/min ⑷、确定电动机型号 根据以上计算在这个范围内电动机的同步转速有1000r/min 和1500r/min，综合考虑电动机和传动装置的情况，同时也要降低电动机的重量和...
