一级圆柱齿轮减速器设计说明书.

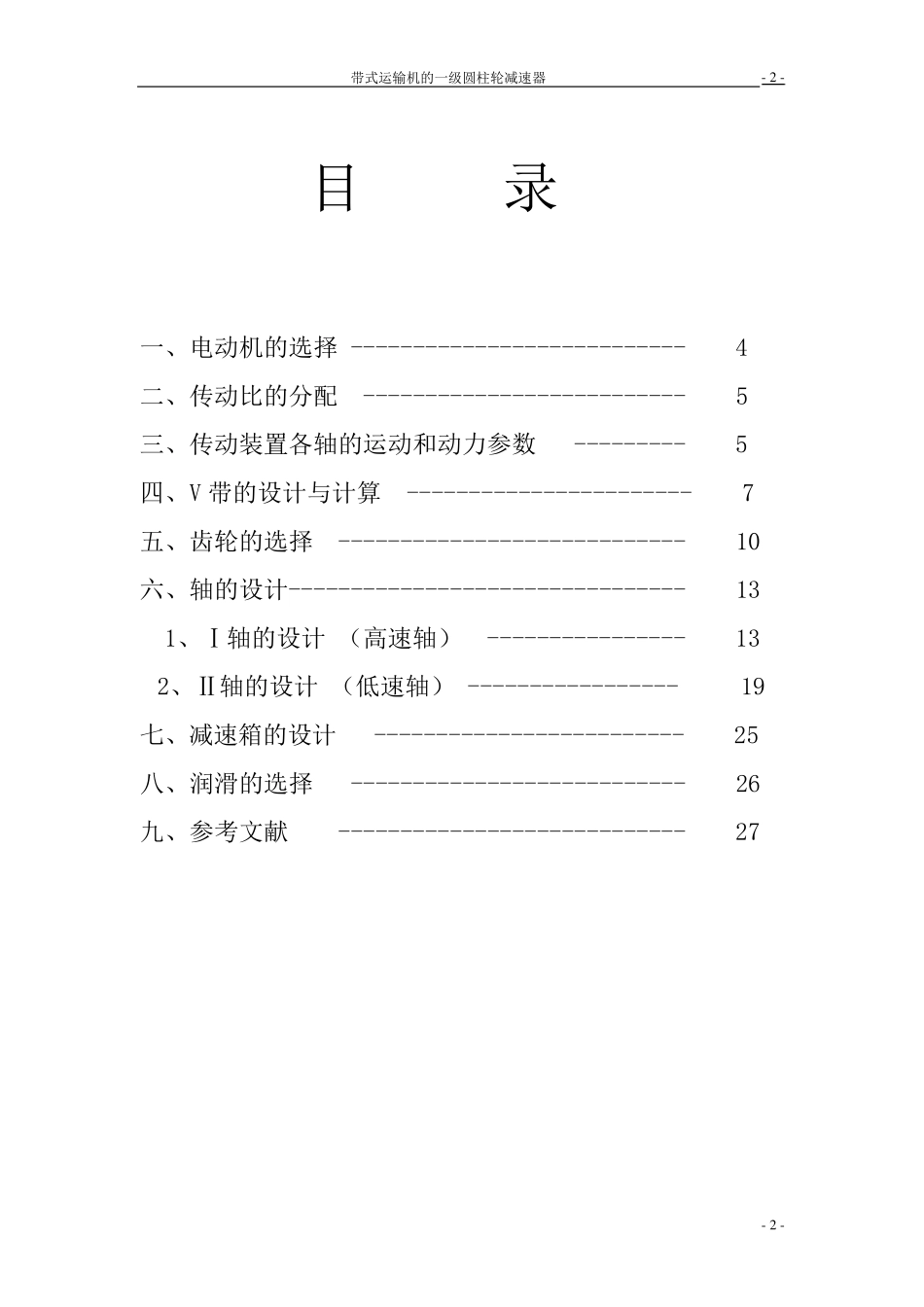

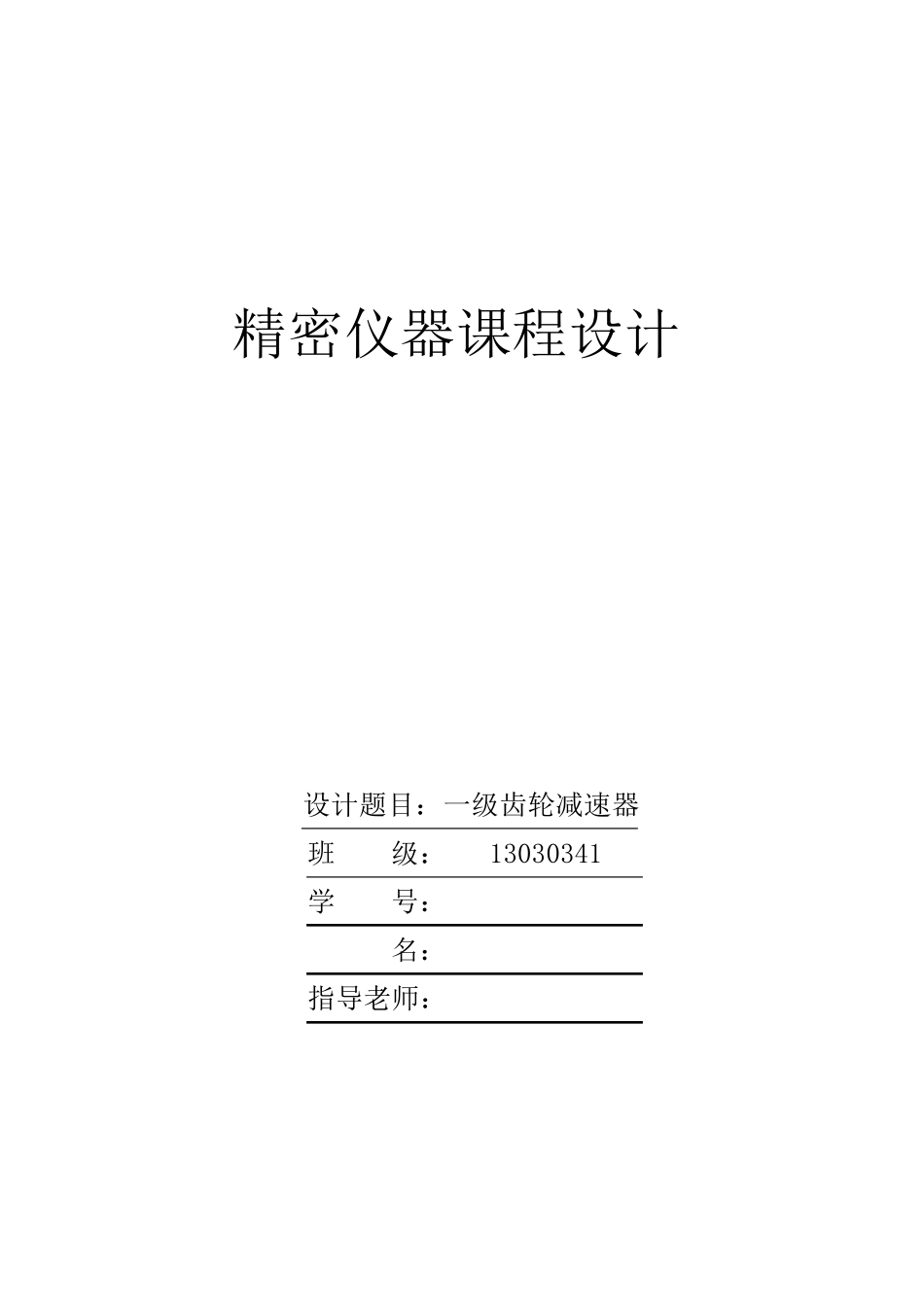

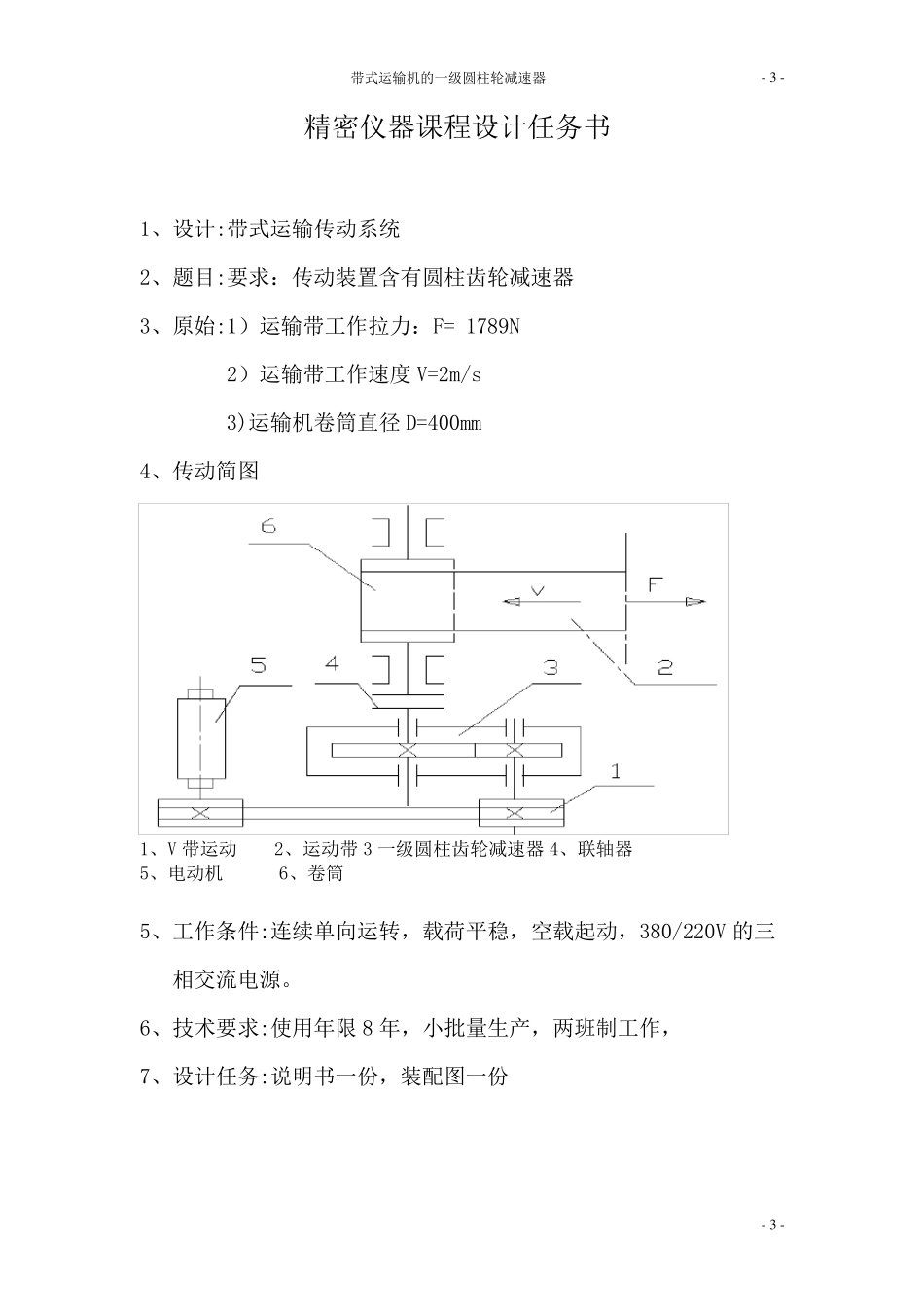

精密仪器课程设计 设计题目：一级齿轮减速器 班 级： 13030341 学 号： ********** * 名： *** 指导老师： *** 带式运输机的一级圆柱轮减速器 - 2 - - 2 - 目 录 一、电动机的选择 --------------------------- 4 二、传动比的分配 -------------------------- 5 三、传动装置各轴的运动和动力参数 --------- 5 四、V 带的设计与计算 ----------------------- 7 五、齿轮的选择 ---------------------------- 10 六、轴的设计-------------------------------- 13 1、Ⅰ轴的设计 （高速轴） ---------------- 13 2、Ⅱ轴的设计 （低速轴） ----------------- 19 七、减速箱的设计 ------------------------- 25 八、润滑的选择 --------------------------- 26 九、参考文献 ---------------------------- 27 带式运输机的一级圆柱轮减速器 - 3 - - 3 - 精密仪器课程设计任务书 1、设计:带式运输传动系统 2、题目:要求：传动装置含有圆柱齿轮减速器 3、原始:1）运输带工作拉力：F= 1789N 2）运输带工作速度 V=2m/s 3)运输机卷筒直径 D=400mm 4、传动简图 1、V 带运动 2、运动带3 一级圆柱齿轮减速器4、联轴器 5、电动机 6、卷筒 5、工作条件:连续单向运转，载荷平稳，空载起动，380/220V 的三相交流电源。 6、技术要求:使用年限 8 年，小批量生产，两班制工作， 7、设计任务:说明书一份，装配图一份 带式运输机的一级圆柱轮减速器 - 4 - - 4 - 一、电动机的选择 1、 确定电动机的类型 按工作要求选择Y 系列全封闭直扇冷式笼型三相异步电动机，电压380/220V 2、选择电动机的容量 查《机械设计课程设计》按（2-1）式电动机所需功率为PPWd  ，按（2-2）式工作所需功率为KWFVPW1000 ， 传动装置的总效率为 按表2-3 确定各部分效率，V 带传动效率96.01 ，滚动轴承传动效率99.02 ，闭式齿轮传动效率97.03 ，联轴器 96.04 ，传动滚筒96.05 ， 86.096.099.097.099.096.03543321 所需电动机功率为WPPWdk041.386.02789.1， 因为载荷平稳电动机额定功率Ped大于Pd即可。 3、确定电动机转速 滚筒工作转速，min/9.17040014.32178960100060rDVnw， V 带传动比常用范围i带=2～4，齿轮传动比常用范围为i齿=3～5， i总范围为6 ～20 ，故电动机...
