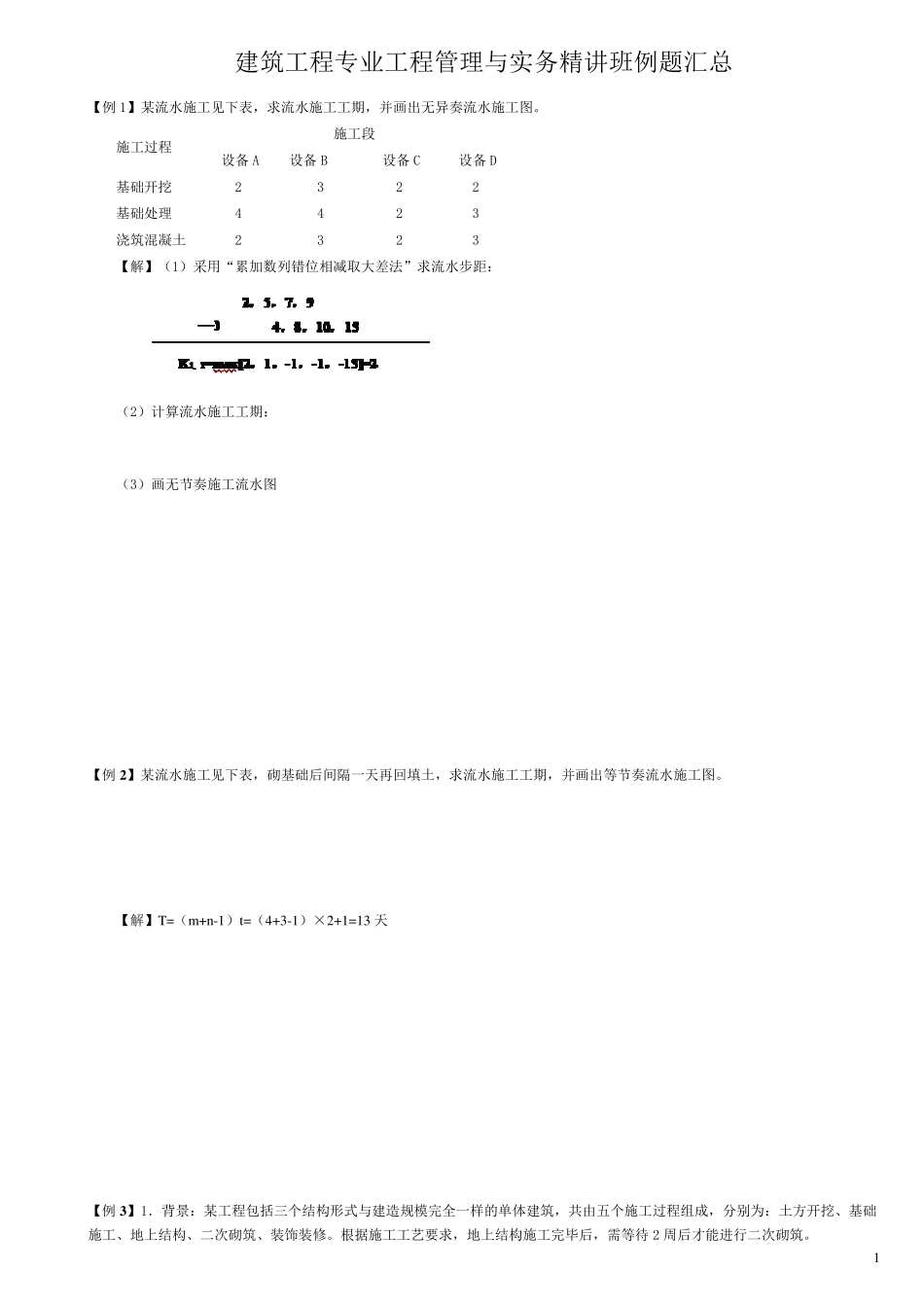

1 建筑工程专业工程管理与实务精讲班例题汇总 【例1】某流水施工见下表，求流水施工工期，并画出无异奏流水施工图。 施工过程 施工段 设备A 设备B 设备C 设备D 基础开挖 2 3 2 2 基础处理 4 4 2 3 浇筑混凝土 2 3 2 3 【解】（1）采用“累加数列错位相减取大差法”求流水步距： （2）计算流水施工工期： （3）画无节奏施工流水图 【例2 】某流水施工见下表，砌基础后间隔一天再回填土，求流水施工工期，并画出等节奏流水施工图。 【解】T=（m+n-1）t=（4+3-1）×2+1=13 天 【例3 】1．背景：某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。根据施工工艺要求，地上结构施工完毕后，需等待 2 周后才能进行二次砌筑。 2 现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见表1A42001 1。 流水节拍表 表lA420011 施工过程编号 施工过程 流水节拍（周） I 土方开挖 2 Ⅱ 基础施工 2 Ⅲ 地上结构 6 Ⅳ 二次砌筑 4 V 装饰装修 4 2．问题 （1）按上述五个专业工作队组织流水施工属于何种形式的流水施工，绘制其流水施工进度计划图，并计算总工期。 （2）根据本工程的特点，本工程比较适合采用何种形式的流水施工形式，并简述理由。 （3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。 3．分析与答案 （1）按上述五个专业工作队组织的流水施工属于无节奏流水施工。根据表lA420011 中数据，采用“累加数列错位相减取大差法（简称‘大差法’）”计算流水步距： ①各施工过程流水节拍的累加数列： 施工过程工：2 4 6 施工过程Ⅱ：2 4 6 施工过程Ⅲ：6 12 18 施工过程Ⅳ：4 8 12 施工过程V：4 8 12 ②错位相减，取最大值得流水步距 3 （2）本工程比较适合采用成倍节拍流水施工。 理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织成倍节拍流水施工最理想。 （3）如采用成倍节拍流水施工，则应增加相应的专业队。 流水施工工期：T=（M+N-1）K+G=（3+9-1）×2+2=24（周）。 采用成倍节拍流水施工进度计划如图 lA420011—2 所示。 4 【 例 4】 1． 背 景 ： 某 单 项 工 程 ， 按 图 lA420012-1 所 示 进 度 计 划 网 络 图 组 织 施 工 。 原 计 划 工 ...
