一级齿轮减速器说明书

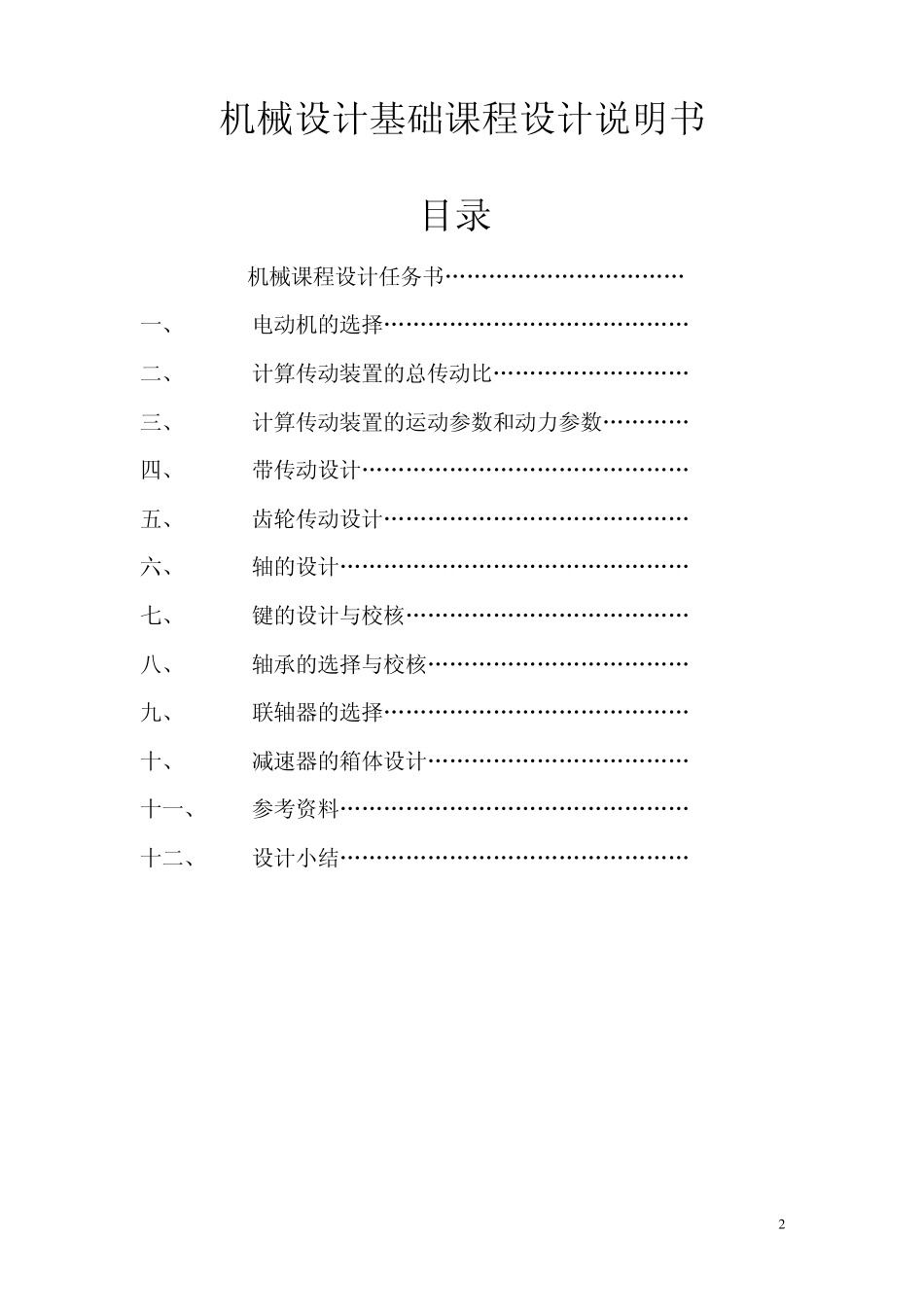

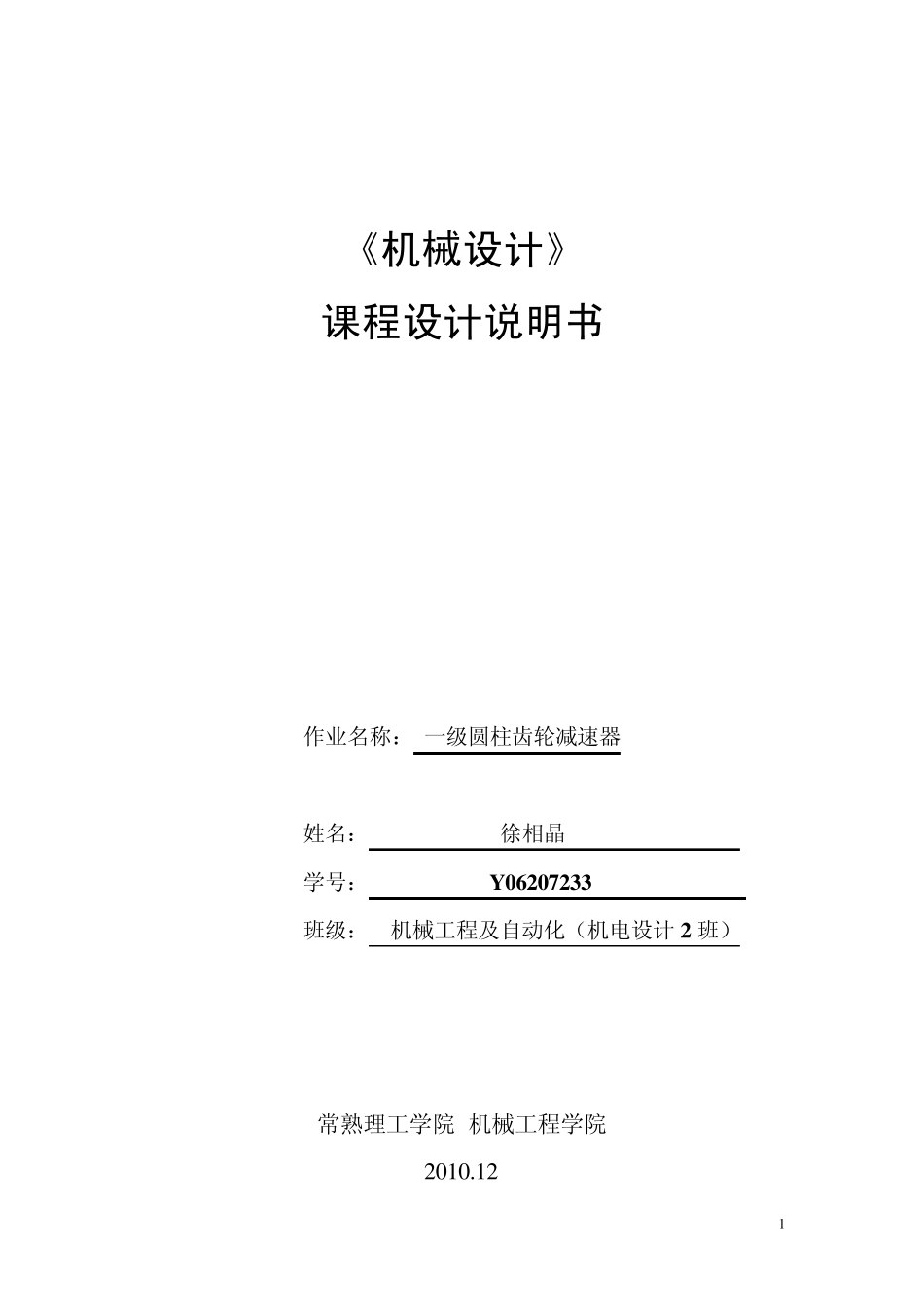

1 《机械设计》 课程设计说明书 作业名称： 一级圆柱齿轮减速器 姓名： 徐相晶 学号： Y 06207233 班级： 机械工程及自动化（机电设计 2 班） 常熟理工学院 机械工程学院 2 0 1 0 .1 2 2 机械设计基础课程设计说明书 目录 机械课程设计任务书……………………………3 一、 电动机的选择……………………………………4 二、 计算传动装置的总传动比………………………6 三、 计算传动装置的运动参数和动力参数…………8 四、 带传动设计………………………………………9 五、 齿轮传动设计……………………………………10 六、 轴的设计…………………………………………12 七、 键的设计与校核…………………………………13 八、 轴承的选择与校核………………………………14 九、 联轴器的选择……………………………………16 十、 减速器的箱体设计………………………………16 十一、 参考资料…………………………………………18 十二、 设计小结…………………………………………19 3 4 三、机械传动装置设计 1、确定传动方案 （1）工作条件：连续单向运转，载荷平稳，空载启动，使用年限 10年，小批量制造，工作为二班工作制，运输带速允许误差±5％。输送带效率η =0.94-0.96 （2）原始数据：工作拉力 F=1200N；带速V=1.7m/s；滚筒直径D=280mm。 2、选择电动机 （1）电动机类型的选择： Y系列三相异步电动机。 （2）电动机功率选择： ① 传动装置的总效率： η 总 =η 带×η 轴承2×η 齿轮×η 联轴器 = 0.95×0.992×0.97×0.99 = 0.89 ② 电机所需的工作功率： P0 = FV/1000η 总 = 1200×1.7/（1000×0.89） =2.3KW 选取电动机额定功率 Pm，使Pm=（1~1.3）P0=2.29（1~1.3） 5 =2.29~2.98查表2-1取Pm=11。 ③ 确定电动机滚筒转速 n筒 = 60×1000V/π D = 60×1000×1.7/（3.14×280） = 116r/min 按指导书 P10表2－3推荐的传动比合理范围，取圆柱齿轮传动一级减 速器传动比范围 I a’ =3~5。取V带传动比 I1’ =2~4，则总传动比理时范围为 I a’ =6~20。故电动机转速的可选范围为 n筒=（6~20）×116=696~2320r/min，符合这一范围的同步转速有 750、1000、和 1500r/min。 根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有 三种传动比方案：综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的...
