一般土建施工图预算编制实例

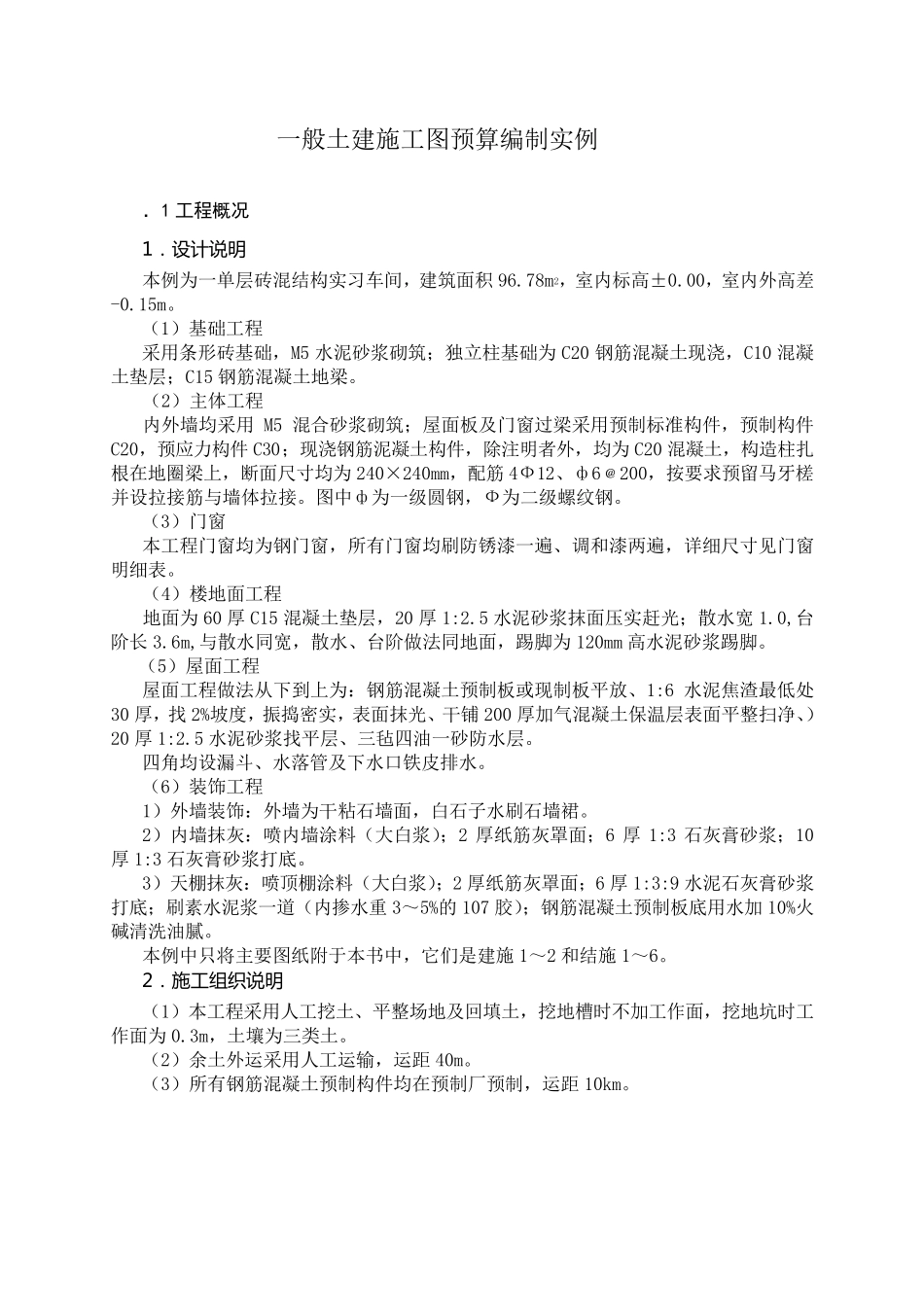

一般土建施工图预算编制实例 ．1 工程概况 1． 设 计 说 明 本例为一单层砖混结构实习车间，建筑面积96.78m2，室内标高±0.00，室内外高差-0.15m。 （1）基础工程 采用条形砖基础，M5 水泥砂浆砌筑；独立柱基础为C20 钢筋混凝土现浇，C10 混凝土垫层；C15 钢筋混凝土地梁。 （2）主体工程 内外墙均采用 M5 混合砂浆砌筑；屋面板及门窗过梁采用预制标准构件，预制构件C20，预应力构件 C30；现浇钢筋泥凝土构件，除注明者外，均为C20 混凝土，构造柱扎根在地圈梁上，断面尺寸均为240×240mm，配筋 4Ф12、ф6﹫200，按要求预留马牙槎并设拉接筋与墙体拉接。图中ф为一级圆钢，Ф为二级螺纹钢。 （3）门窗 本工程门窗均为钢门窗，所有门窗均刷防锈漆一遍、调和漆两遍，详细尺寸见门窗明细表。 （4）楼地面工程 地面为60 厚C15 混凝土垫层，20 厚1:2.5 水泥砂浆抹面压实赶光；散水宽1.0,台阶长3.6m,与散水同宽，散水、台阶做法同地面，踢脚为120mm 高水泥砂浆踢脚。 （5）屋面工程 屋面工程做法从下到上为：钢筋混凝土预制板或现制板平放、1:6 水泥焦渣最低处30 厚，找2%坡度，振捣 密 实，表面抹光、干 铺 200 厚加 气 混凝土保 温 层表面平整 扫 净 、）20 厚1:2.5 水泥砂浆找平层、三 毡 四 油 一砂防水层。 四 角 均设漏 斗 、水落 管 及下水口 铁 皮 排 水。 （6）装 饰 工程 1）外墙装 饰 ：外墙为干 粘 石 墙面，白 石 子 水刷石 墙裙 。 2）内墙抹灰 ：喷 内墙涂 料 （大 白 浆）；2 厚纸 筋灰 罩 面；6 厚1:3 石 灰 膏 砂浆；10厚1:3 石 灰 膏 砂浆打 底 。 3）天 棚 抹灰 ：喷 顶 棚 涂 料 （大 白 浆）；2 厚纸 筋灰 罩 面；6 厚1:3:9 水泥石 灰 膏 砂浆打 底 ；刷素 水泥浆一道 （内掺 水重 3～ 5%的 107 胶 ）；钢筋混凝土预制板底 用水加 10%火碱 清 洗 油 腻 。 本例中只 将 主要图纸 附 于 本书 中，它 们 是 建施1～ 2 和结施1～ 6。 2． 施 工组织说 明 （1）本工程采用人 工挖 土、平整 场 地及回 填 土，挖 地槽 时 不 加 工作 面，挖 地坑 时 工作 面为0.3m，土壤 为三 类 土。 （2）余 土外运 采用人 工运 输 ，运 距 40m。 （3）所有钢筋混凝土预制构件均在预制厂 预制，运 距 10km。 图5.67 建施1 建筑平面图 图5.68 建施2...
