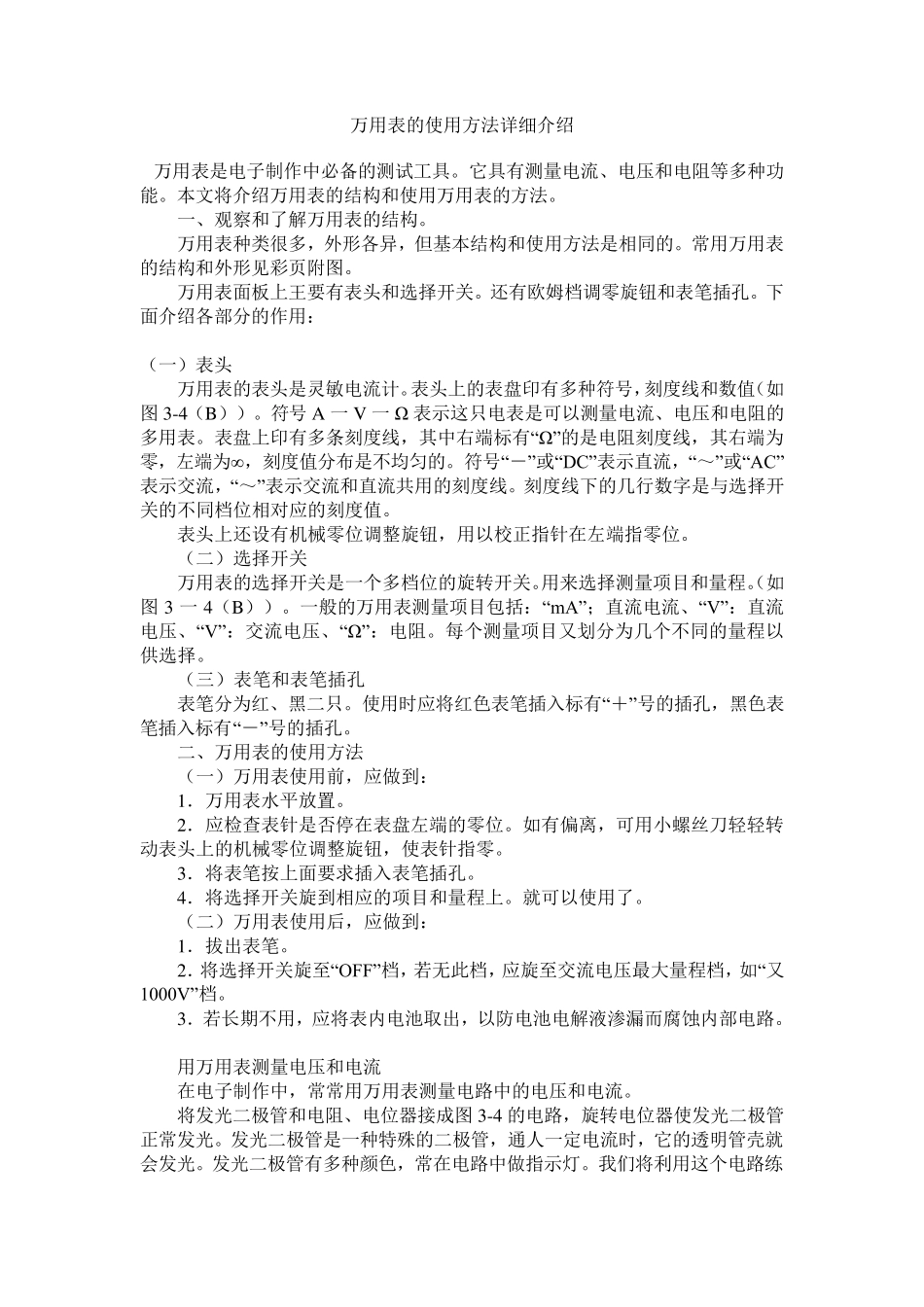

万用表的使用方法详细介绍_第1页
1/10

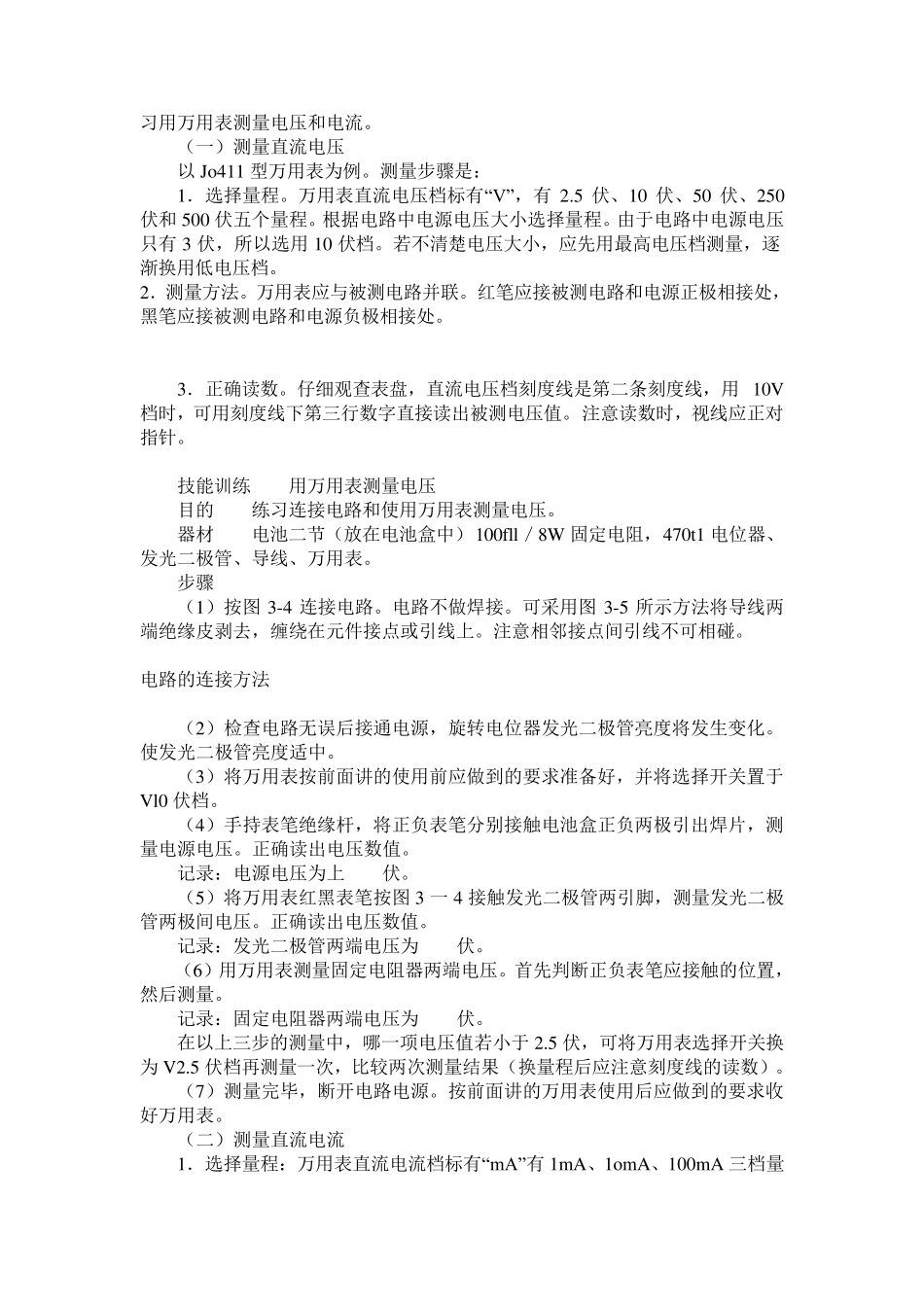

万用表的使用方法详细介绍_第2页
2/10

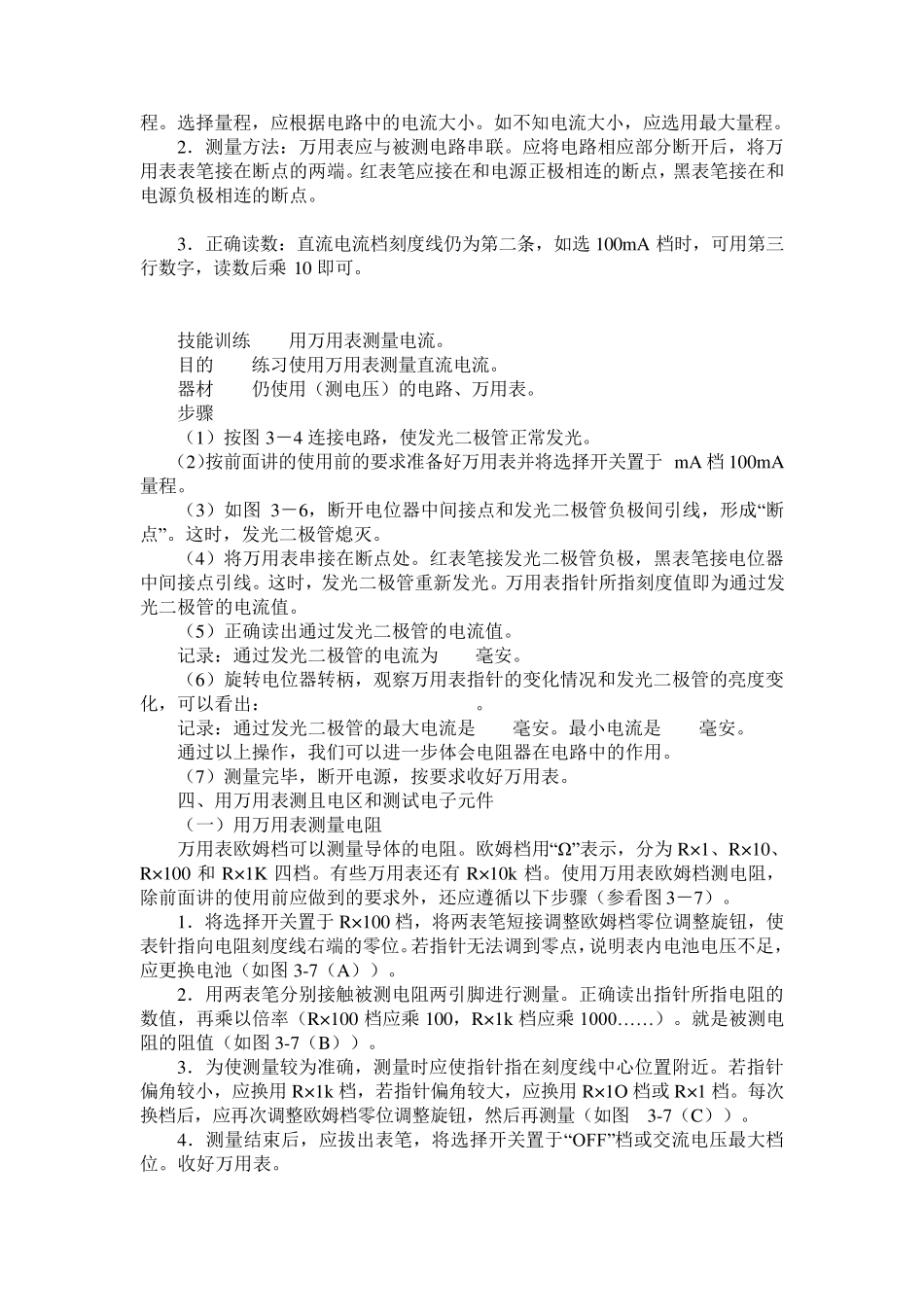

万用表的使用方法详细介绍_第3页
3/10
万用表的使用方法详细介绍 万用表是电子制作中必备的测试工具。它具有测量电流、电压和电阻等多种功能。本文将介绍万用表的结构和使用万用表的方法。 一、观察和了解万用表的结构。 万用表种类很多,外形各异,但基本结构和使用方法是相同的。常用万用表的结构和外形见彩页附图。 万用表面板上王要有表头和选择开关。还有欧姆档调零旋钮和表笔插孔。下面介绍各部分的作用: (一)表头 万用表的表头是灵敏电流计。表头上的表盘印有多种符号,刻度线和数值(如图 3-4(B))。符号 A 一 V 一 Ω 表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线,其中右端标有“Ω”的是电阻刻度线,其右端为零,左端为∞ ,刻度值分布是不均匀的。符号“-”或“DC”表示直流,“~”或“AC”表示交流,“~”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。 表头上还设有机械零位调整旋钮,用以校正指针在左端指零位。 (二)选择开关 万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。(如图 3 一 4(B))。一般的万用表测量项目包括:“mA”;直流电流、“V”:直流电压、“V”:交流电压、“Ω”:电阻。每个测量项目又划分为几个不同的量程以供选择。 (三)表笔和表笔插孔 表笔分为红、黑二只。使用时 应将红色 表笔插入 标有“+ ”号的插孔,黑色 表笔插入 标有“-”号的插孔。 二、万用表的使用方法 (一)万用表使用前 ,应做 到 : 1. 万用表水 平 放 置 。 2. 应检 查 表针是否 停 在表盘左端的零位。如有偏 离 ,可用小 螺 丝 刀 轻 轻 转动 表头上的机械零位调整旋钮,使表针指零。 3. 将表笔按 上面要求 插入 表笔插孔。 4. 将选择开关旋到 相应的项目和量程上。就 可以使用了。 (二)万用表使用后 ,应做 到 : 1. 拔 出 表笔。 2. 将选择开关旋至 “OFF”档,若 无 此 档,应旋至 交流电压最 大 量程档,如“又1000V”档。 3. 若 长 期 不用,应将表内 电池 取 出 ,以防 电池 电解液 渗 漏 而 腐 蚀 内 部电路 。 用万用表测量电压和电流 在电子制作中,常常用万用表测量电路 中的电压和电流。 将发 光 二极 管 和电阻、电位器 接 成 图 3-4 的电路 ,旋转电位器 使发 光 二极 管正常发 光 。发 光 二极 管 是一种特 ...
