万科实测检查数据上墙操作指引

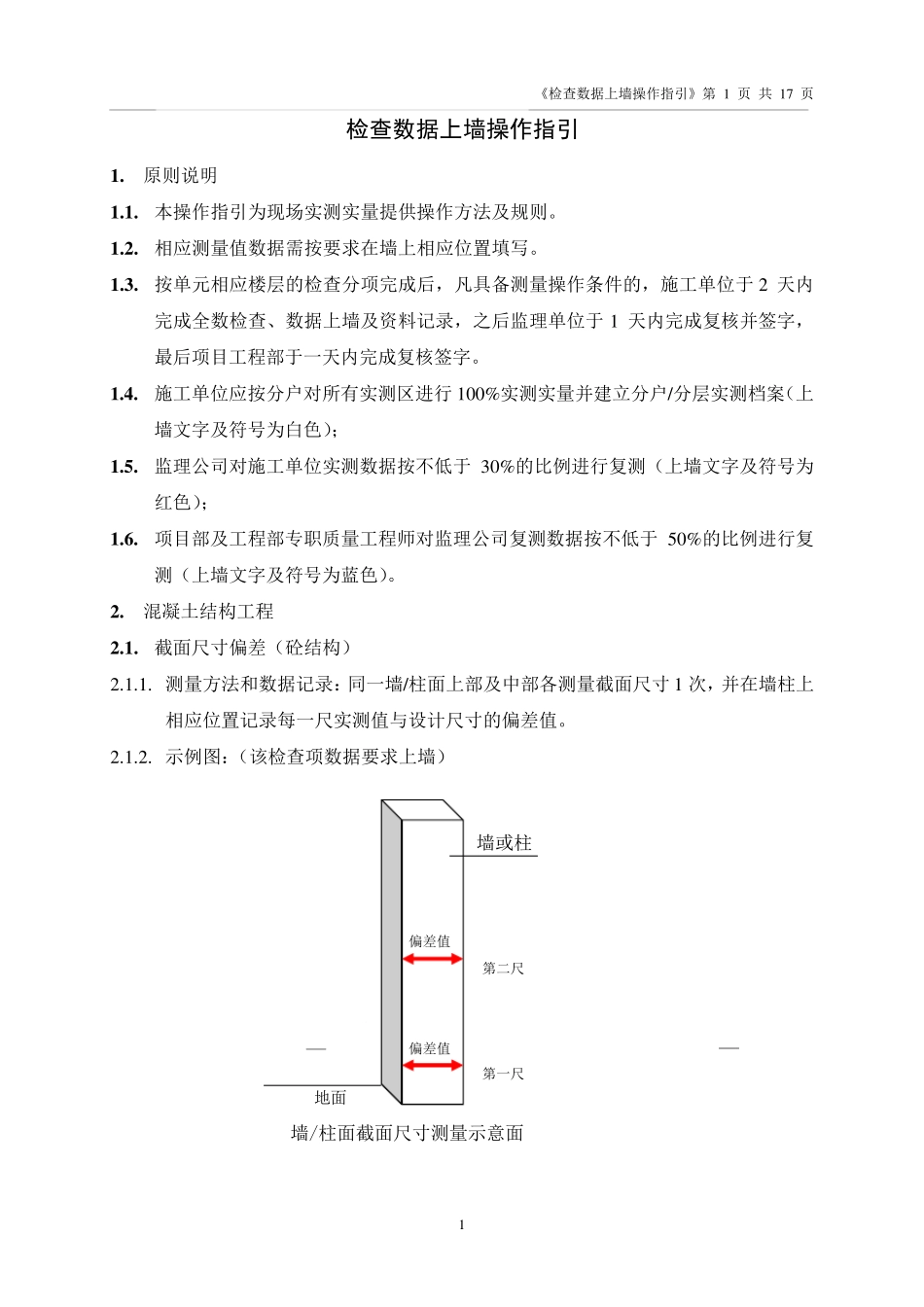

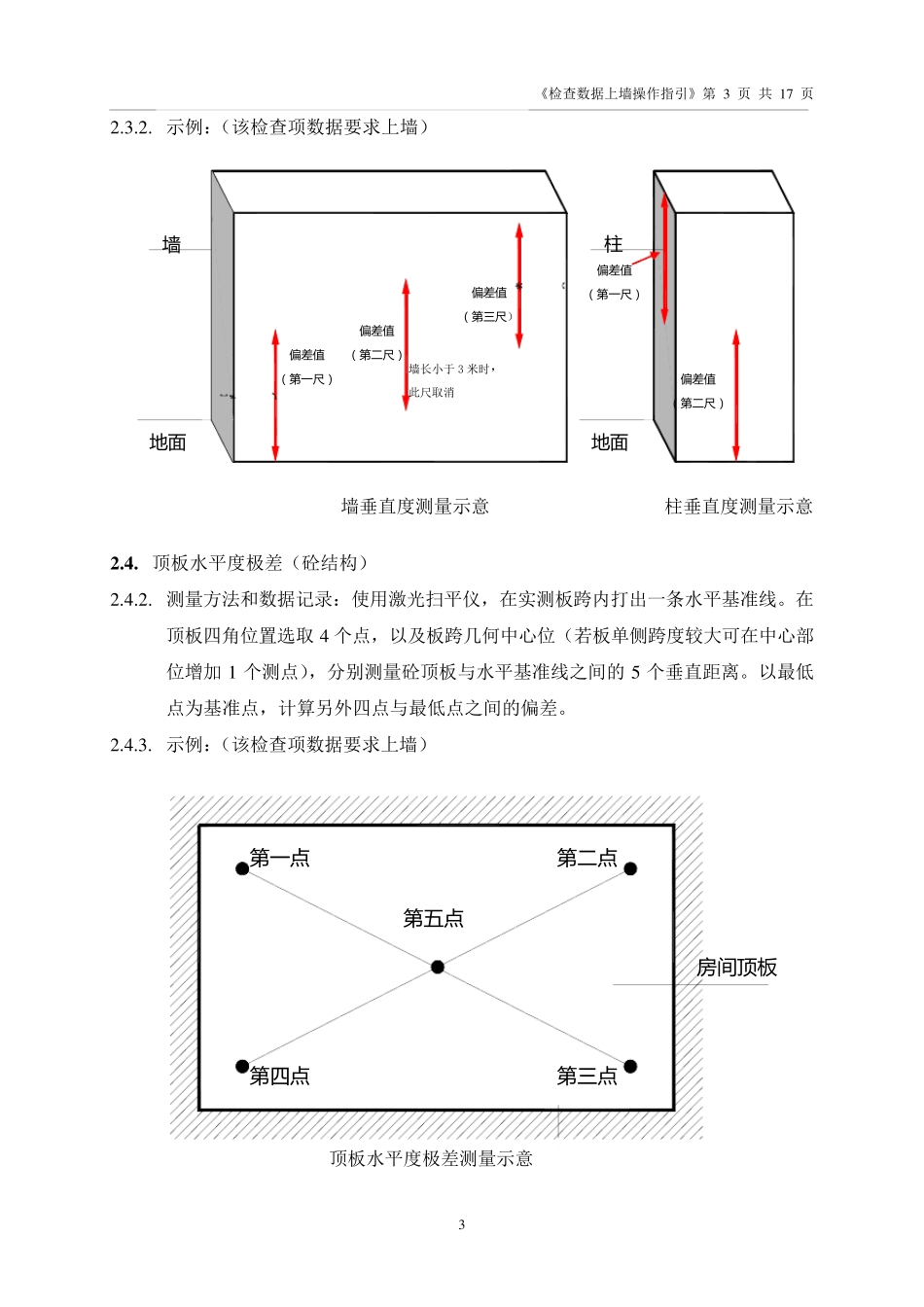

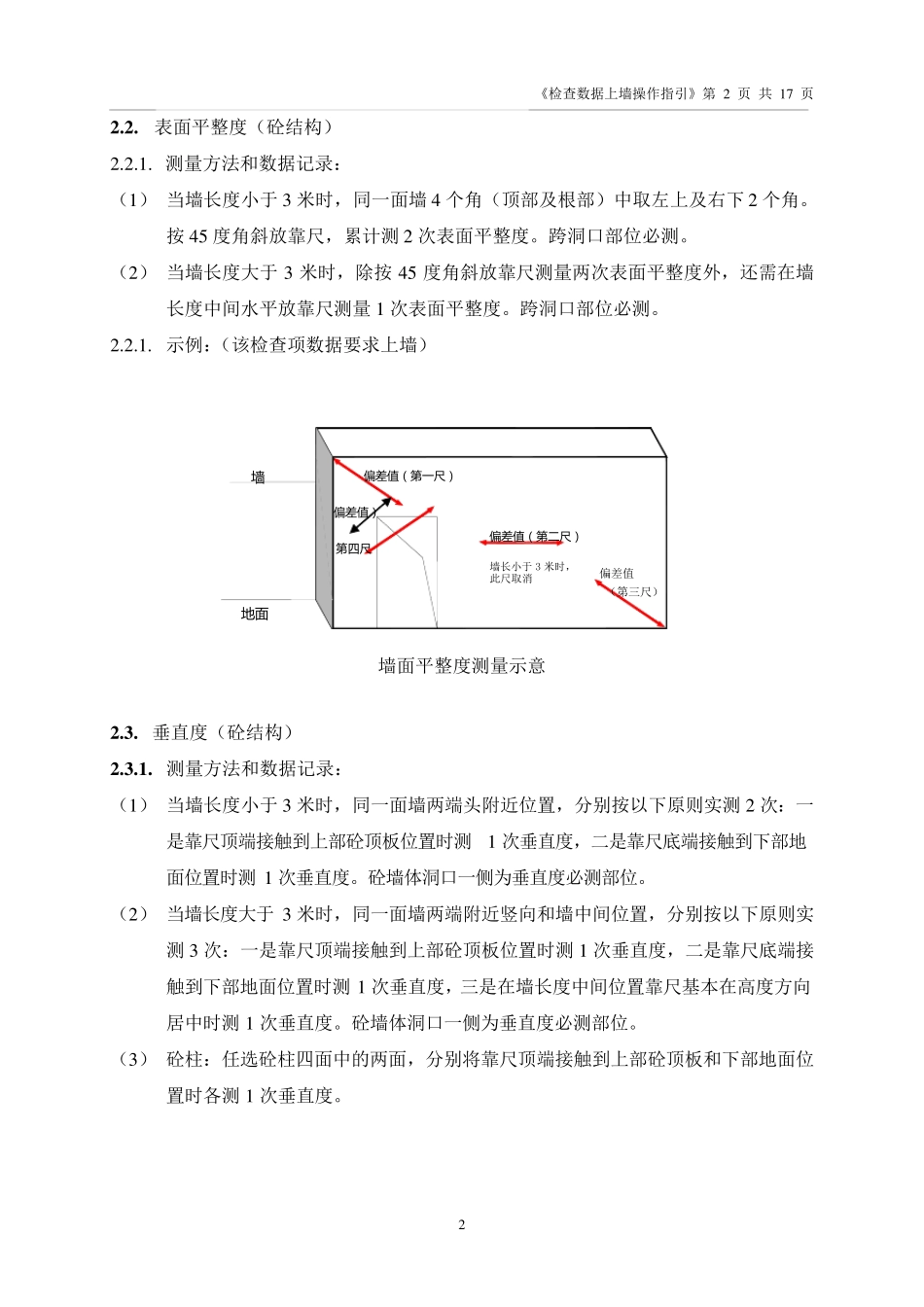

《检查数据上墙操作指引》第 1 页 共 1 7 页 1 检查数据上墙操作指引 1 . 原则说明 1 .1 . 本操作指引为现场实测实量提供操作方法及规则。 1 .2 . 相应测量值数据需按要求在墙上相应位置填写。 1 .3 . 按单元相应楼层的检查分项完成后，凡具备测量操作条件的，施工单位于2 天内完成全数检查、数据上墙及资料记录，之后监理单位于1 天内完成复核并签字，最后项目工程部于一天内完成复核签字。 1 .4 . 施工单位应按分户对所有实测区进行 1 0 0 %实测实量并建立分户/分层实测档案（上墙文字及符号为白色）； 1 .5 . 监理公司对施工单位实测数据按不低于3 0 %的比例进行复测（上墙文字及符号为红色）； 1 .6 . 项目部及工程部专职质量工程师对监理公司复测数据按不低于5 0 %的比例进行复测（上墙文字及符号为蓝色）。 2 . 混凝土结构工程 2 .1 . 截面尺寸偏差（砼结构） 2 .1 .1 . 测量方法和数据记录：同一墙/柱面上部及中部各测量截面尺寸 1 次，并在墙柱上相应位置记录每一尺实测值与设计尺寸的偏差值。 2 .1 .2 . 示例图：（该检查项数据要求上墙） 第二尺 第一尺 偏差值 偏差值 墙或柱 地面 墙/柱面截面尺寸测量示意面 《检查数据上墙操作指引》第 2 页 共 1 7 页 2 2 .2 . 表面平整度（砼结构） 2 .2 .1 . 测量方法和数据记录： （1 ） 当墙长度小于3 米时，同一面墙4 个角（顶部及根部）中取左上及右下2 个角。按 4 5 度角斜放靠尺，累计测2 次表面平整度。跨洞口部位必测。 （2 ） 当墙长度大于3 米时，除按 4 5 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1 次表面平整度。跨洞口部位必测。 2 .2 .1 . 示例：（该检查项数据要求上墙） 2 .3 . 垂直度（砼结构） 2 .3 .1 . 测量方法和数据记录： （1 ） 当墙长度小于3 米时，同一面墙两端头附近位置，分别按以下原则实测2 次：一是靠尺顶端接触到上部砼顶板位置时测1 次垂直度，二是靠尺底端接触到下部地面位置时测1 次垂直度。砼墙体洞口一侧为垂直度必测部位。 （2 ） 当墙长度大于3 米时，同一面墙两端附近竖向和墙中间位置，分别按以下原则实测3 次：一是靠尺顶端接触到上部砼顶板位置时测1 次垂直度，二是靠尺底端接触到下部地面位置时测1 次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1 次垂直度。砼墙体...
