万能分度头使用说明

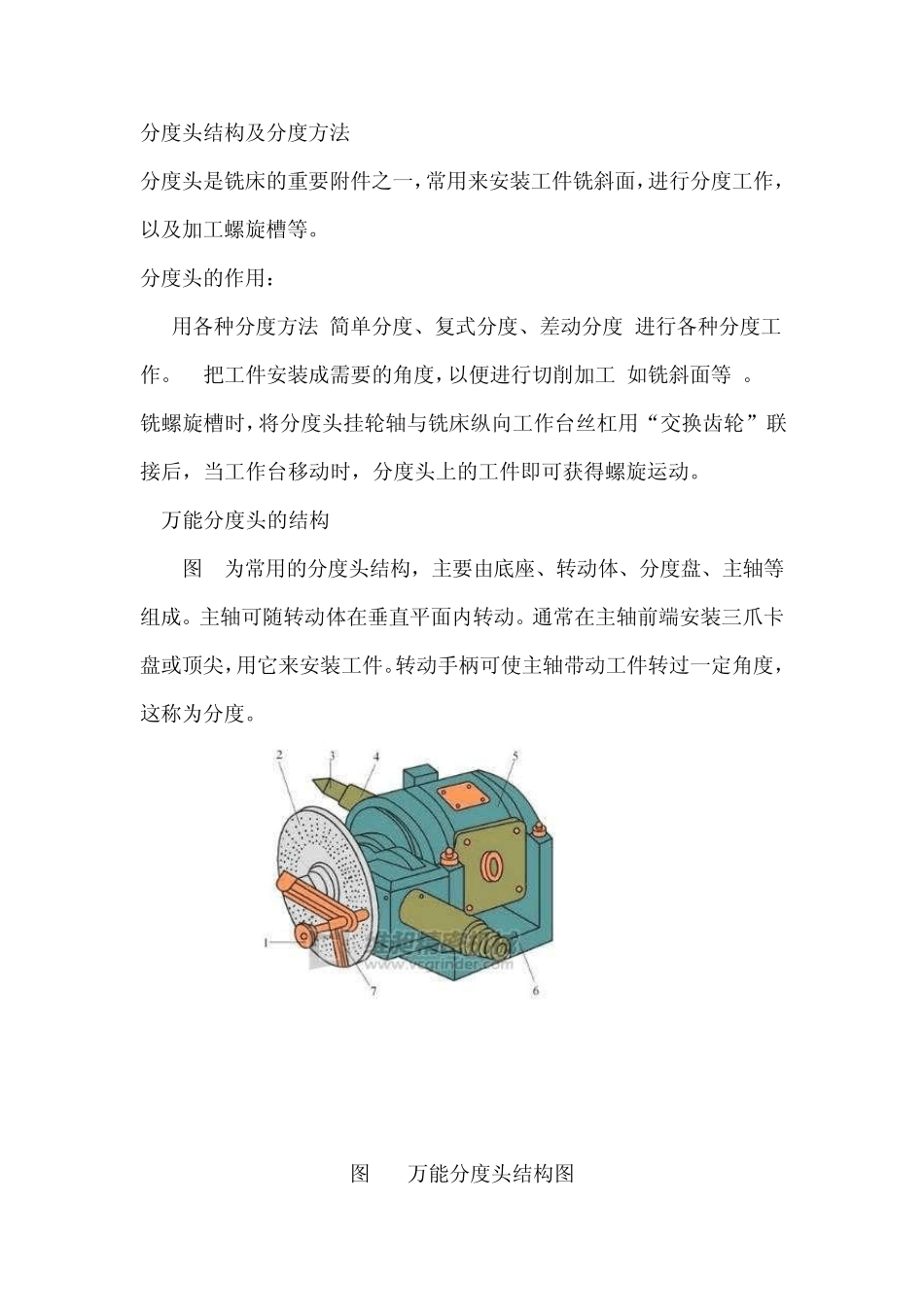

万能分度头使用说明 分度头使用方法： N（手柄的转数）＝40（分度头定数）/Z（工件等分数） 例：等分数12 N=40/12=3 4/12=3 8/24 即分度头手柄转3圈，再在24的孔圈上转过8个孔距。 也可查表：（下表仅为部分） 单式分度法分度表 工件等分数 分度盘孔数 手柄回转数 转过的孔距数 工件等分数 分度盘孔数 手柄回转数 转过的孔距数 2 任意 20 － 11 66 3 42 3 24 13 8 12 24 3 8 4 任意 10 － 13 39 3 3 5 任意 8 － 14 28 2 24 6 24 6 16 15 24 2 16 7 28 5 20 16 24 2 12 8 任意 5 － 17 34 2 12 9 54 4 24 18 54 2 12 10 任意 4 － 19 38 2 4 另外，分度时注意分度头的间隙问题。 分度头结构及分度方法 分度头是铣床的重要附件之一，常用来安装工件铣斜面，进行分度工作，以及加工螺旋槽等。 分度头的作用： 1) 用各种分度方法(简单分度、复式分度、差动分度)进行各种分度工作。 2)把工件安装成需要的角度，以便进行切削加工(如铣斜面等)。 3)铣螺旋槽时，将分度头挂轮轴与铣床纵向工作台丝杠用“交换齿轮”联接后，当工作台移动时，分度头上的工件即可获得螺旋运动。 1 万能分度头的结构 图 1为常用的分度头结构，主要由底座、转动体、分度盘、主轴等组成。主轴可随转动体在垂直平面内转动。通常在主轴前端安装三爪卡盘或顶尖，用它来安装工件。转动手柄可使主轴带动工件转过一定角度，这称为分度。 图 1 万能分度头结构图 1—分度手柄 2—分度盘 3—顶尖 4—主轴 5—转动体 6—底座 7—扇形夹 分度头的安装与调整： 1 . 分度头主轴轴线与铣床工作台台面平行度的校正 如图 2 所示，用直径 40mm 长 400mm 的 校正棒插入分度头主轴孔内，以工作台台面为基准，用百分表测量校正棒两端，当两端值一致时，则分度头主轴轴线与工作台台面平行。 图 2 2. 分度头主轴与刀杆轴线垂直度的校正如图 3 所示，将校正棒插入主轴孔内，使百分 表的触头与校正棒的内侧面(或外侧面)接触，然后移动纵向工作台，当百分表指针稳定则表明分度头主轴与刀杆轴线垂直。 图3 3. 分度头与后顶尖问轴度的校正先校正好分度头，然后将校正棒装夹在分度头与后顶尖之间以校正后顶尖与分度头主轴等高，最后校正其同轴度，即两顶尖间的轴线平行于工作台台面且垂直于铣刀刀杆，如图4。 图4 2 简单分度方法 根据图5所示的分度头传动图可知...
