万达酒店客房卫生间工艺节点

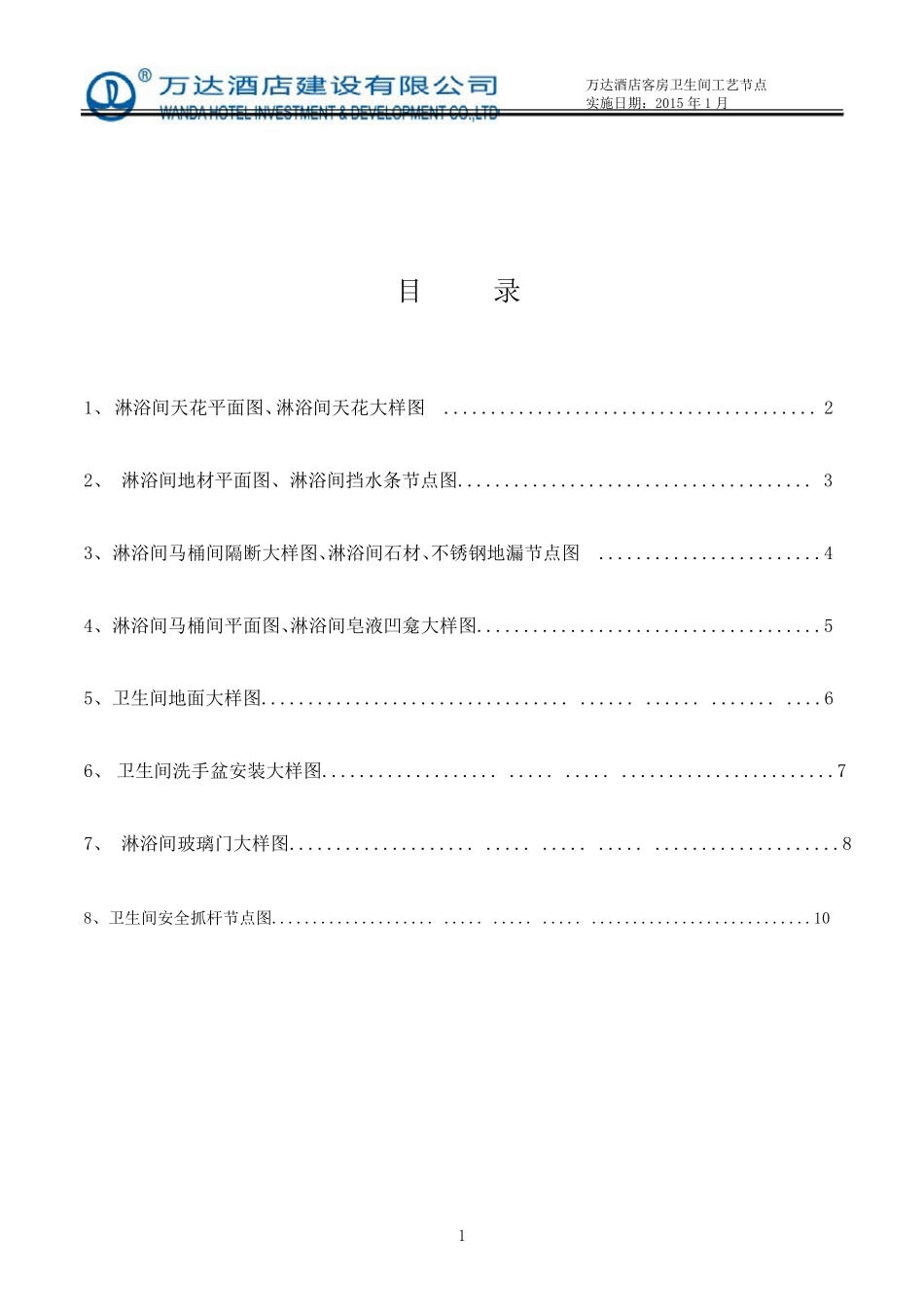

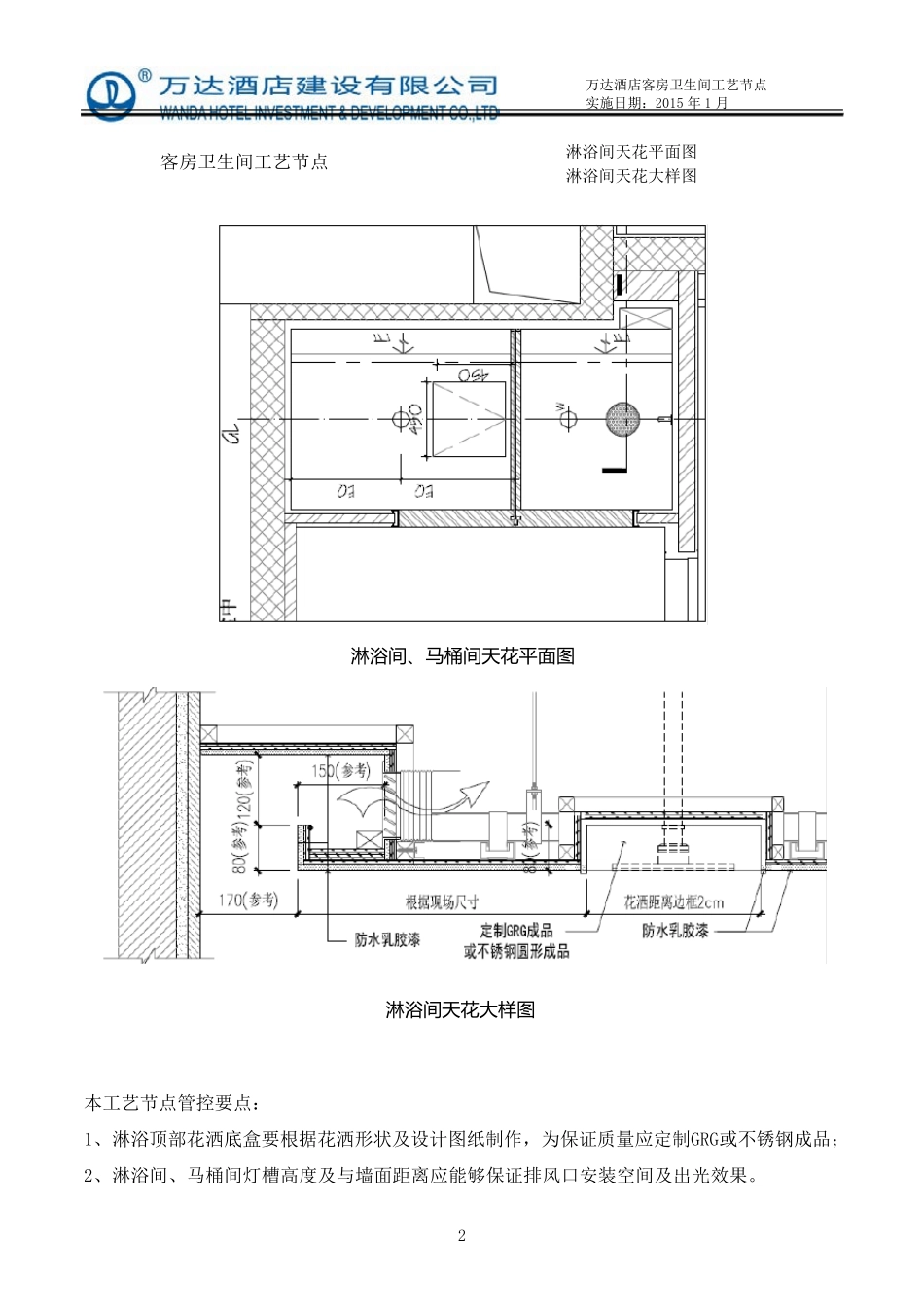

万达酒店建设有限公司标准 内部资料 万达酒店客房卫生间工艺节点 W D-JDJS-AJ-0104-2015 （2015 版） 主编部门：安全质量监督部 万 达 酒 店 建 设 有 限 公 司 Wanda Hotel Investment&Development Co., Ltd HOTEL 1 万达酒店客房卫生间工艺节点 实施日期：2015 年1 月 目 录 1、 淋浴间天花平面图、淋浴间天花大样图 ........................................ 2 2、 淋浴间地材平面图、淋浴间挡水条节点图...................................... 3 3、 淋浴间马桶间隔断大样图、淋浴间石材、不锈钢地漏节点图 ........................4 4、 淋浴间马桶间平面图、淋浴间皂液凹龛大样图.....................................5 5、卫生间地面大样图................................. ...... ...... ....... ....6 6、 卫生间洗手盆安装大样图................... ..... ..... .......................7 7、 淋浴间玻璃门大样图.................... ..... ..... ..... ....................8 8、卫生间安全抓杆节点图.................... ..... ..... ..... ...........................10 2 万达酒店客房卫生间工艺节点 实施日期：2015 年1 月 客房卫生间工艺节点 淋浴间天花平面图 淋浴间天花大样图 本工艺节点管控要点： 1、淋浴顶部花洒底盒要根据花洒形状及设计图纸制作，为保证质量应定制GRG或不锈钢成品； 2、淋浴间、马桶间灯槽高度及与墙面距离应能够保证排风口安装空间及出光效果。 淋 浴 间 、 马 桶 间 天 花 平 面 图 淋 浴 间 天 花 大样图 3 万达酒店客房卫生间工艺节点 实施日期：2015 年1 月 客房卫生间工艺节点 淋浴间地材平面图 淋浴间挡水条工艺节点图 淋浴间石材挡水条工艺做法1 淋浴间石材挡水条工艺做法2 本工艺节点管控要点： 1、淋浴间地面需做防滑处理（如酸洗、水洗、喷砂等），高于水槽完成面10mm； 2、淋浴间挡水门槛下需做防水暗槛，以阻挡“地下河”渗向其他区域； 淋 浴 间 地 材 平 面 图 淋 浴 间 地 面 图片 4 万达酒店客房卫生间工艺节点 实施日期：2015 年1 月 客房卫生间工艺节点 淋浴间马桶间隔断大样图 淋浴间石材、不锈钢地漏节点图 淋浴间石材地漏工艺做法 淋浴间不锈钢地漏工艺做法 本工艺节点管控要点： 1、为保证淋浴间泄水顺畅，宜采用不锈钢篦子，且水...
