三一挖掘机电气故障说明书XG

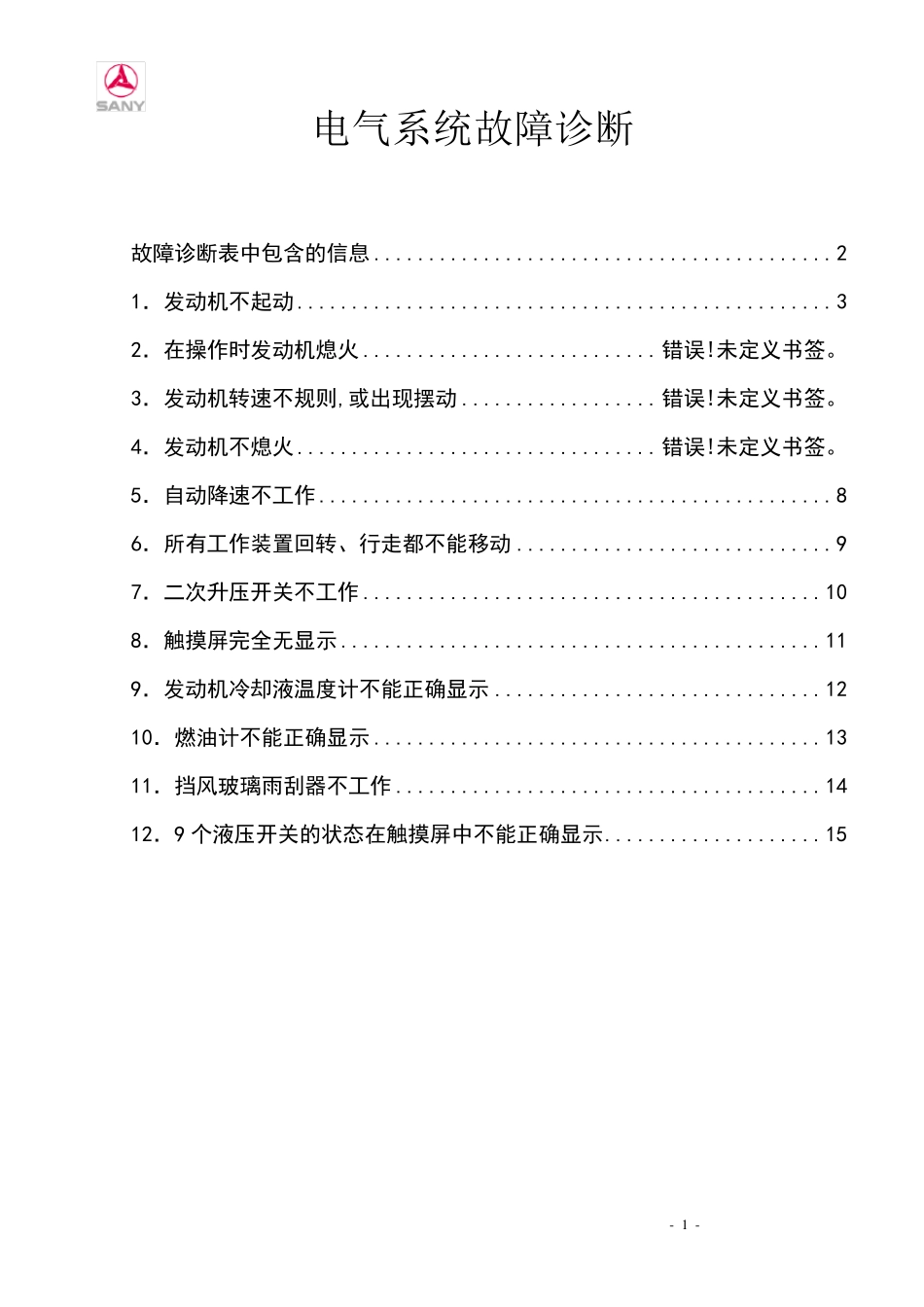

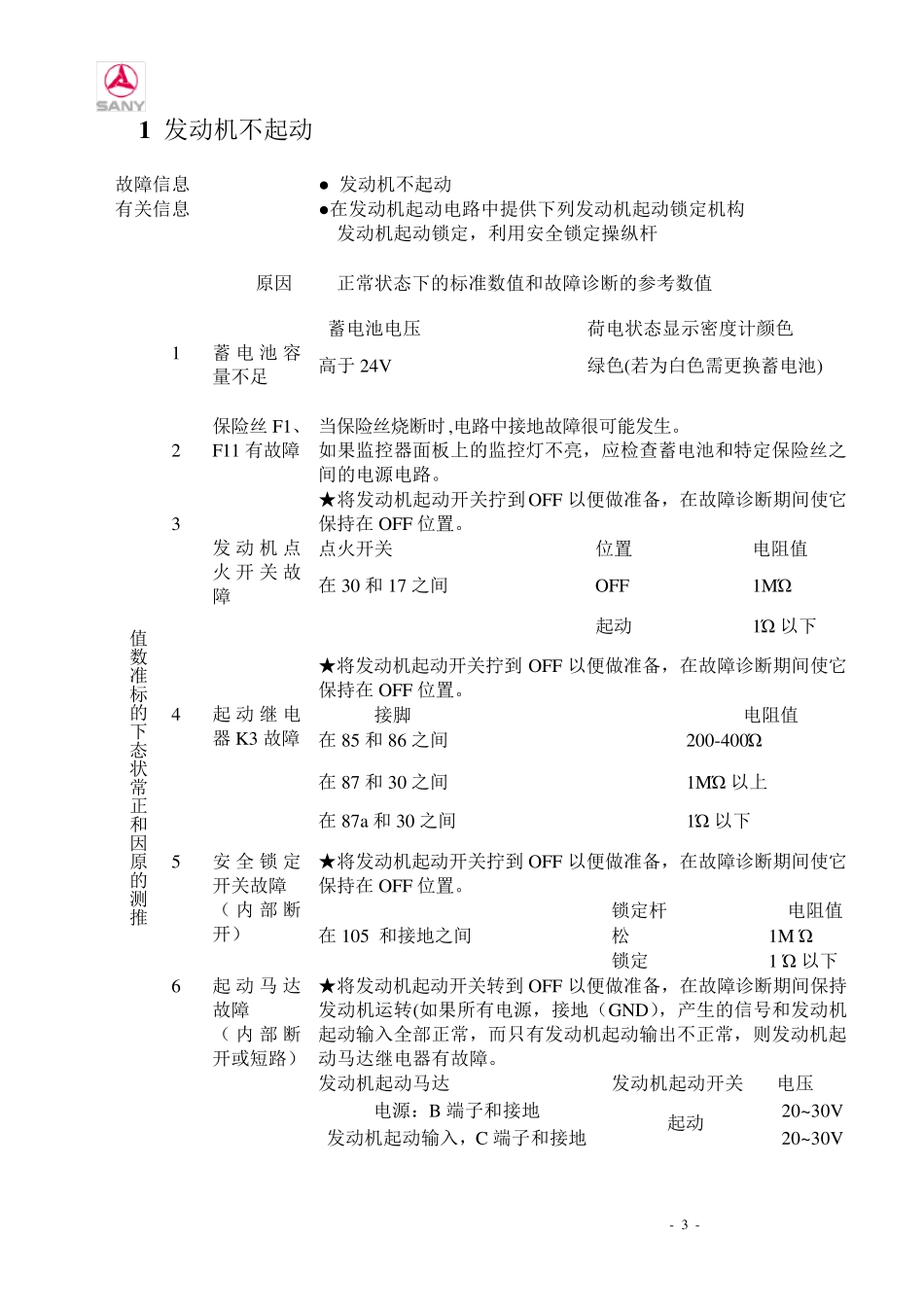

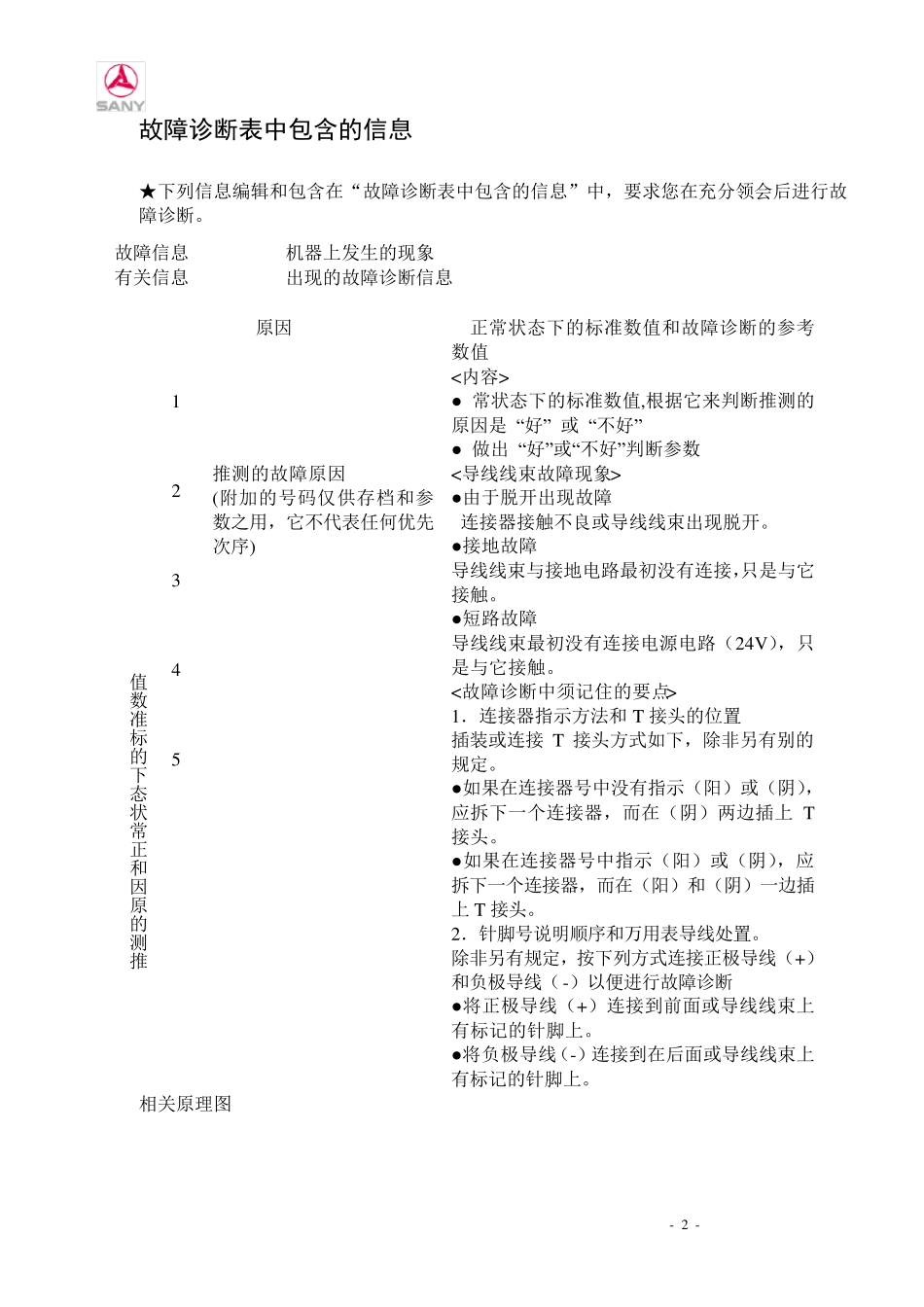

- 1 - 电气系统故障诊断 故障诊断表中包含的信息 .......................................... 2 1．发动机不起动 ................................................. 3 2．在操作时发动机熄火 ........................... 错误!未定义书签。 3．发动机转速不规则,或出现摆动 .................. 错误!未定义书签。 4．发动机不熄火 ................................. 错误!未定义书签。 5．自动降速不工作 ............................................... 8 6．所有工作装置回转、行走都不能移动 ............................. 9 7．二次升压开关不工作 .......................................... 10 8．触摸屏完全无显示 ............................................ 11 9．发动机冷却液温度计不能正确显示 .............................. 12 10．燃油计不能正确显示 ......................................... 13 11．挡风玻璃雨刮器不工作 ....................................... 14 12．9 个液压开关的状态在触摸屏中不能正确显示 .................... 15 - 2 - 故障诊断表中包含的信息 ★下列信息编辑和包含在“故障诊断表中包含的信息”中，要求您在充分领会后进行故障诊断。 推测的原因和正常状态下的标准数值 原因 正常状态下的标准数值和故障诊断的参考数值 1 推测的故障原因 (附加的号码仅供存档和参数之用，它不代表任何优先次序) <内容> ● 常状态下的标准数值,根据它来判断推测的原因是 “好” 或 “不好” ● 做出 “好”或“不好”判断参数 <导线线束故障现象> ●由于脱开出现故障 连接器接触不良或导线线束出现脱开。 ●接地故障 导线线束与接地电路最初没有连接，只是与它接触。 ●短路故障 导线线束最初没有连接电源电路（24V），只是与它接触。 <故障诊断中须记住的要点> 1．连接器指示方法和T 接头的位置 插装或连接 T 接头方式如下，除非另有别的规定。 ●如果在连接器号中没有指示（阳）或（阴），应拆下一个连接器，而在（阴）两边插上 T接头。 ●如果在连接器号中指示（阳）或（阴），应拆下一个连接器，而在（阳）和（阴）一边插上 T 接头。 2．针脚号说明顺序和万用表导线处置。 除非另有规定，按下列方式连接正极导线（+）和负极导线（-）以便进行故障诊断 ●将正极导线（+）连接到前面或导线线束上有标记的针脚...
