三位半LED显示AD转换集成器7107CD

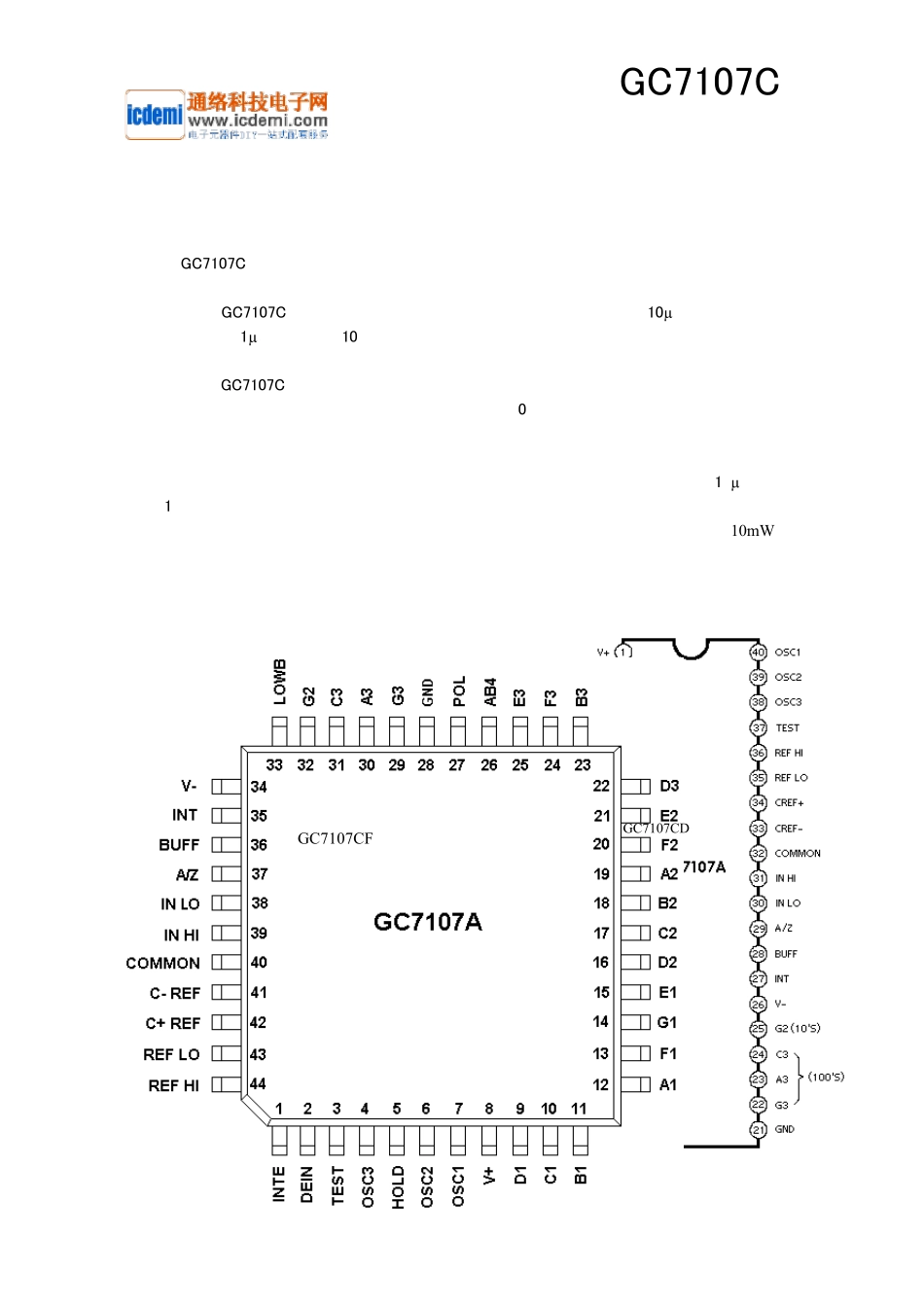

GC7107C 三位半 LED显示 A/D转换器 概述 GC7107C是高性能、低功耗的三位半 A/D转换器电路。它包含有七段译码器、显示驱 动器、参考源和时钟系统，可直接驱动发光二极管（LED）。 GC7107C将高精度、通用性和低成本很好的结合在一起，它有低于 10µV的自动校零功能，零漂小于 1µV/℃，低于10pA的输入电流，极性转换误差小于一个字。真正的差动输入和差动参考源在各种系统中都很有用。在广泛用于各种单片测量单元、 GC7107C可用于组装成各种数字仪表或数控系统中的监控仪表，广泛用于电压、电流、温度、压力等各种物理的测量。封装形式有 DIP40、LQFP44或 QFP44。 特点 * 保证零电平输入时，各量程的读数均为零。 * 很低的噪声（小于15µVp-p） * 1pA典型输入电流 * 片上时钟 * 真正的差动输入和差动参考源，直接驱动 LED显示 * 低功耗（典型值小于 10mW） * 不需外接有源电路 管脚图 GC7107CF GC7107CD GC7107C 管脚说明 ◆ V+和V-分别是电源的正极和负极。 ◆ A1∽G1、A2∽G2、A3∽G3分别为个位、十位、百位的 LED段驱动信号。相应的对应见图1。 ◆ AB4：千位的驱动信号，接千位LED显示的 b、c两端。 当计数值大于1999时，发生溢出，千位数显示“1”，表示超量程显示。 ◆ POL：负极性指示，接千位数码g端，当 POL端输出的方波与背电极方波的相位相反时， 显示负号“-”。 ◆ DGND：芯片数字地。 ◆ OSC1∽OSC3：时钟振荡器的引出端，外接阻容元件组成多谐振荡器。 ◆ COM：模拟信号公共端，简称“模拟地”。 ◆TEST：逻辑电路的公共地，简称“逻辑地”，可接负电源供外部驱动器使用。 ◆ VREF+与VREF-：基准电压的正端与负端，简称“基准正”和“基准负”。 ◆ CREF+、CREF-：外接基准电容端。 ◆ VIN+、VIN-：模拟量输入端，分别接输入信号的正端与负端。 ◆ A/Z：积分器与比较器的反相输入端，接自动调零电容CAZ。 ◆ BUF：缓冲放大器的输出端，接积分电阻RINT。 ◆ INT：积分器输出端，接积分电容CINT。 ◆ HOLD：显示保持控制端，脉冲触发方式（LQFP44封装引出脚）。 图 1： LED显示字段定义 GC7107C 电参数 （除非特别说明，在环境温度Tamb=25℃，时钟频率Fclock=48KHz条件下测试。） 参 数 测 试 条 件 最小值典型值最大值 单 位 零输入读值 VIN=0.0V，满量程=200mV -000.0 ±000.0 +000.0 数 字 读 数 比例值读数 VIN=VREF，VREF =100mV...
