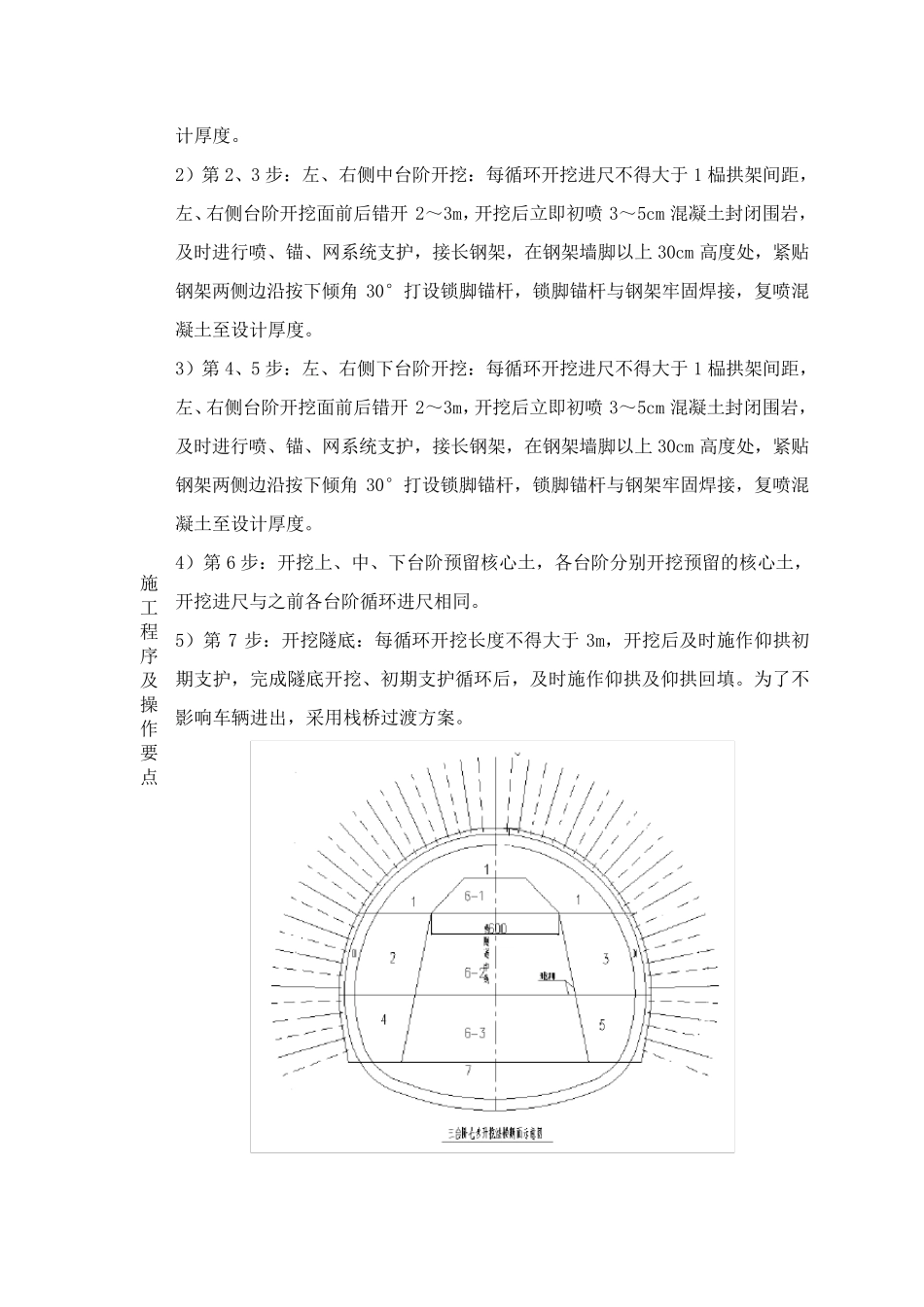

分 项 工 程 施 工 技 术 交 底 通 知 单 施 工 单 位 ： 编 号 ： 单 位 工 程 交 底 时 间 分 项 工 程 工 程 部 位 接 受 班 组 及管 理 部 门 工 程 数 量 进 度 要 求 质 量 标准 1、 交 底 依 据 《 铁 路 隧 道 工 程 施 工 质 量 验 收 标 准 》 TB10417-2003 《 新 建 兰 渝 铁 路 双 线 隧 道 无 砟 轨 道 复 合 式 衬 砌 》 兰 渝 施 隧 参 I-101 《 权 子 垭 隧 道 设 计 图 》 兰 渝 施 隧 参 I-64 《 铁 路 隧 道 钻 爆 法 施 工 工 序 及 作 业 指 南 》 TZ231-2007 2、 质 量 要 求 XXXXXX 设 计 DK495+875～ DK496+200 段 为 V 级 一 般 围 岩 W0 段 ， 根 据 现 场 实际 围 岩 情 况 ,开 挖 采 用 三 台 阶 七 步 法 施 工 ， 并 采 用 光 面 爆 破 的 施 工 工 艺 ， 控 制 超欠 挖 。 超 挖 允 许 值 拱 部 为 平 均 15cm， 单 点 最 大 不 超 过 25cm； 边 墙 、 仰 拱 、 隧 底平 均 超 挖 控 制 在10cm。 要 求 开 挖 断面 平 整， 轮廓圆顺， 保护好围 岩 。 施 工 程 序 及 操 作 要 点 3、 三 台 阶 七 步 法 施 工 工 艺 三 台 阶 七 步 法 施 工 的 步 骤如下： 3.1 超 前地质 预报。 开 挖 施 工 前要 进 行超 前地质 预报， 以了解前方围 岩 的 变化情 况 。 在 施 工 中也要 打超 前炮眼， 随时 掌握围 岩 的 变化情 况 。 3.2 超 前支护。 DKXXX+XXX～ DKXXX+XXX 段 V 级 围 岩 ， 在 拱 部 打设 37 根 φ42 小导管 进 行超 前支护， 小导管 长度 为 4.0 米， 环向间 距0.4 米， 纵向间 距2.4 米。确保施 工 安全。 3.3 开 挖 施 工 步 骤： 1）第1 步 ： 上部 弧形导坑开 挖 ： 在 拱 部 超 前支护后进 行，环向开 挖 上部 弧形导坑， 注意拱 脚部 位 初期支护厚度 按设 计 尺寸加厚， 预留核心土， 核心土长度 为 3～ 5m， 宽度 为 隧 道 开 挖 宽度 的 1/3～ 1/2。 开 挖 循环进 尺不 得大 于1 榀拱 架间 距， 开 挖 后立即初喷3～ 5cm 混凝土。 开 挖 后应及 时 进 行喷、...
