三晶电气小版8000B说明书

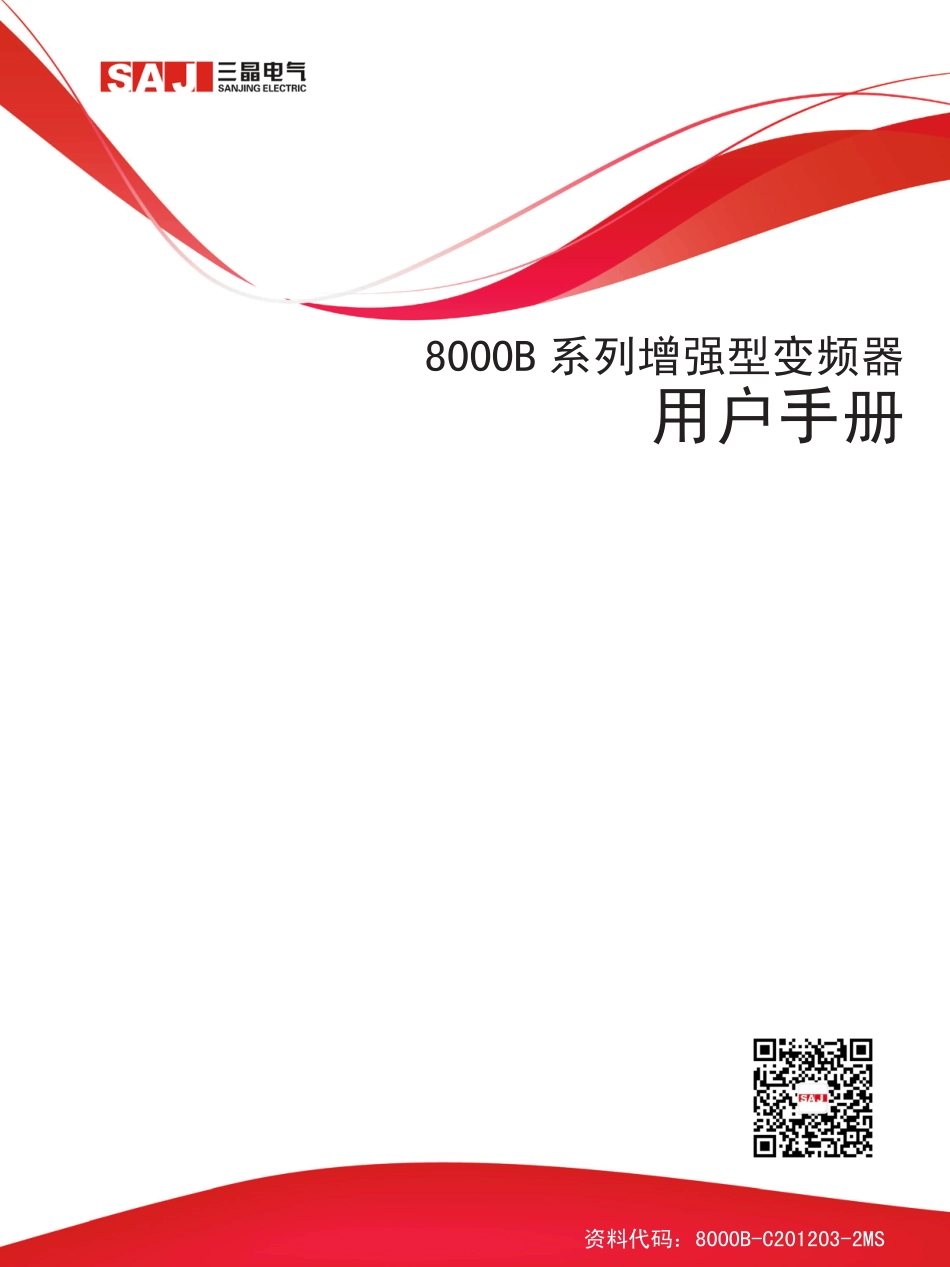

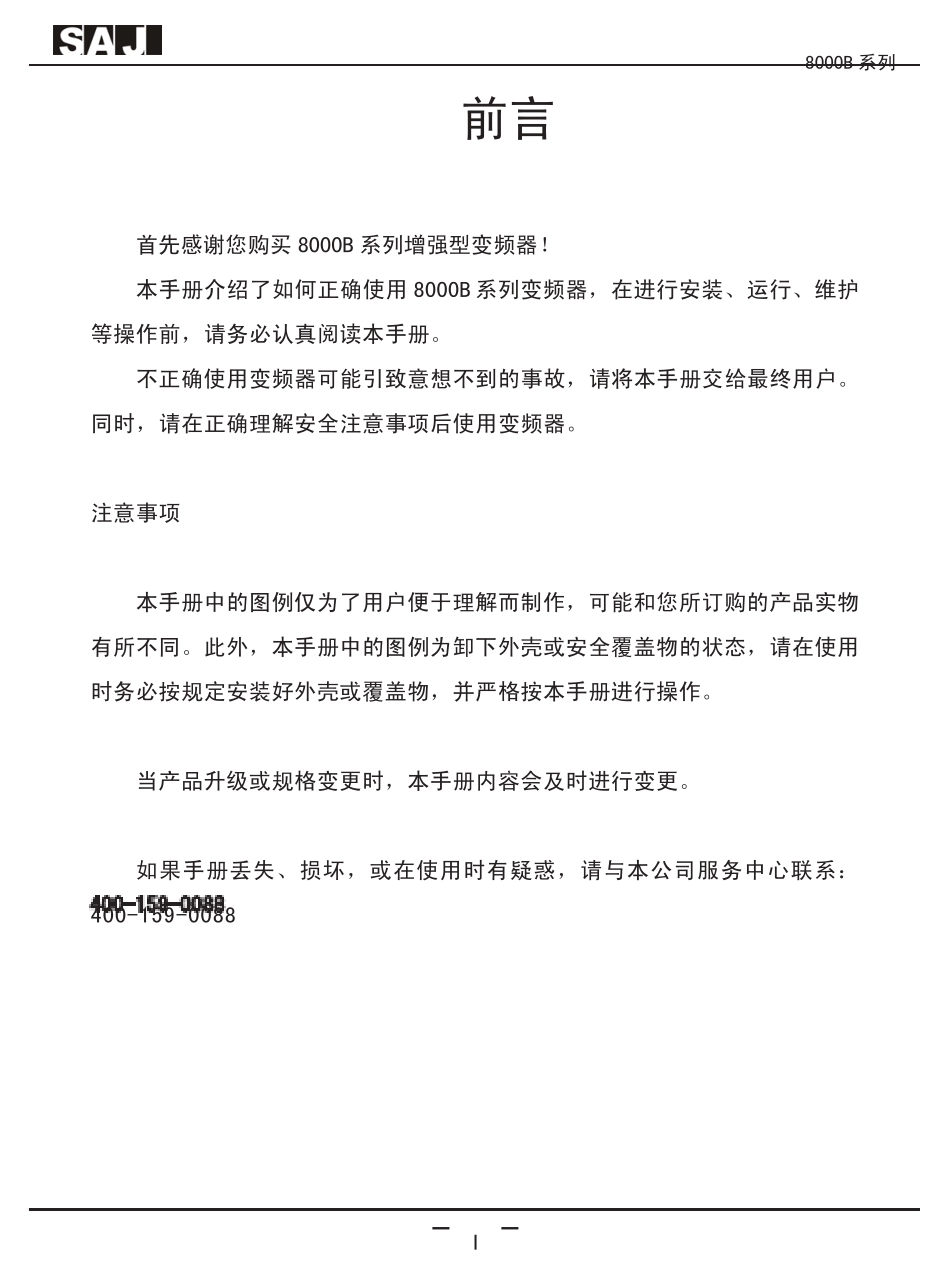

资料代码：8000B-C201203-2MS8000B 系列增强型变频器用户手册8000B 系列­-­I­-前言首先感谢您购买8000B 系列增强型变频器！本手册介绍了如何正确使用8000B 系列变频器，在进行安装、运行、维护等操作前，请务必认真阅读本手册。不正确使用变频器可能引致意想不到的事故，请将本手册交给最终用户。同时，请在正确理解安全注意事项后使用变频器。注意事项本手册中的图例仅为了用户便于理解而制作，可能和您所订购的产品实物有所不同。此外，本手册中的图例为卸下外壳或安全覆盖物的状态，请在使用时务必按规定安装好外壳或覆盖物，并严格按本手册进行操作。当产品升级或规格变更时，本手册内容会及时进行变更。如果手册丢失、损坏，或在使用时有疑惑，请与本公司服务中心联系：400-159-00888000B 系列­-­II­-8000B 系列增强型变频器简要说明8000B 系列增强型变频器是在本公司8000 系列产品的基础上，根据变频器未来的技术发展方向，同时结合市面上主流的各品牌变频器，进行技术优化而推出的一款全新产品。8000B 采用全新的参数模组，它包括无速度传感器矢量控制（SVC）和V/F 控制，可以实现对电机的高性能控制，应用可靠性得到了很大的提升。8000B和8000 的功能区别如下表：8000B 与8000 的主要区别­­­­­­­­­­­­­­­产品系列对比项目8000B8000控制方式SVC、V/FV/F启动转矩0.5Hz­150%­（SVC）0.5Hz­100%稳速精度±0.5%±1.0%主辅频率给定有无摆频控制有无多段速16 段速4 段速模拟量输出0-10V，0/4-20mA0-10V8000B 系列可以广泛应用在机械特性较硬、对精度要求较高、低频力矩较大的场合，而这些是8000 系列所不具备的性能。 目­录前言.........................................I8000B­ ­ 系列增强型变频器简要说明.............II安全注意事项................................01第一章­ ­ 操作与显示 ..........................041.1­­ 操 作 面 板 说明...............................041.2­­ 操 作 流 程 ...................................05第二章­­接线..................................082.1­­ 标准接线图 ...................................082.2­­ 接线端子及接线说明...........................12第三章­­功能参数表............................18第四章­­故障检查与排除........................404.1­­ 故障信息及排除方法 ..................
