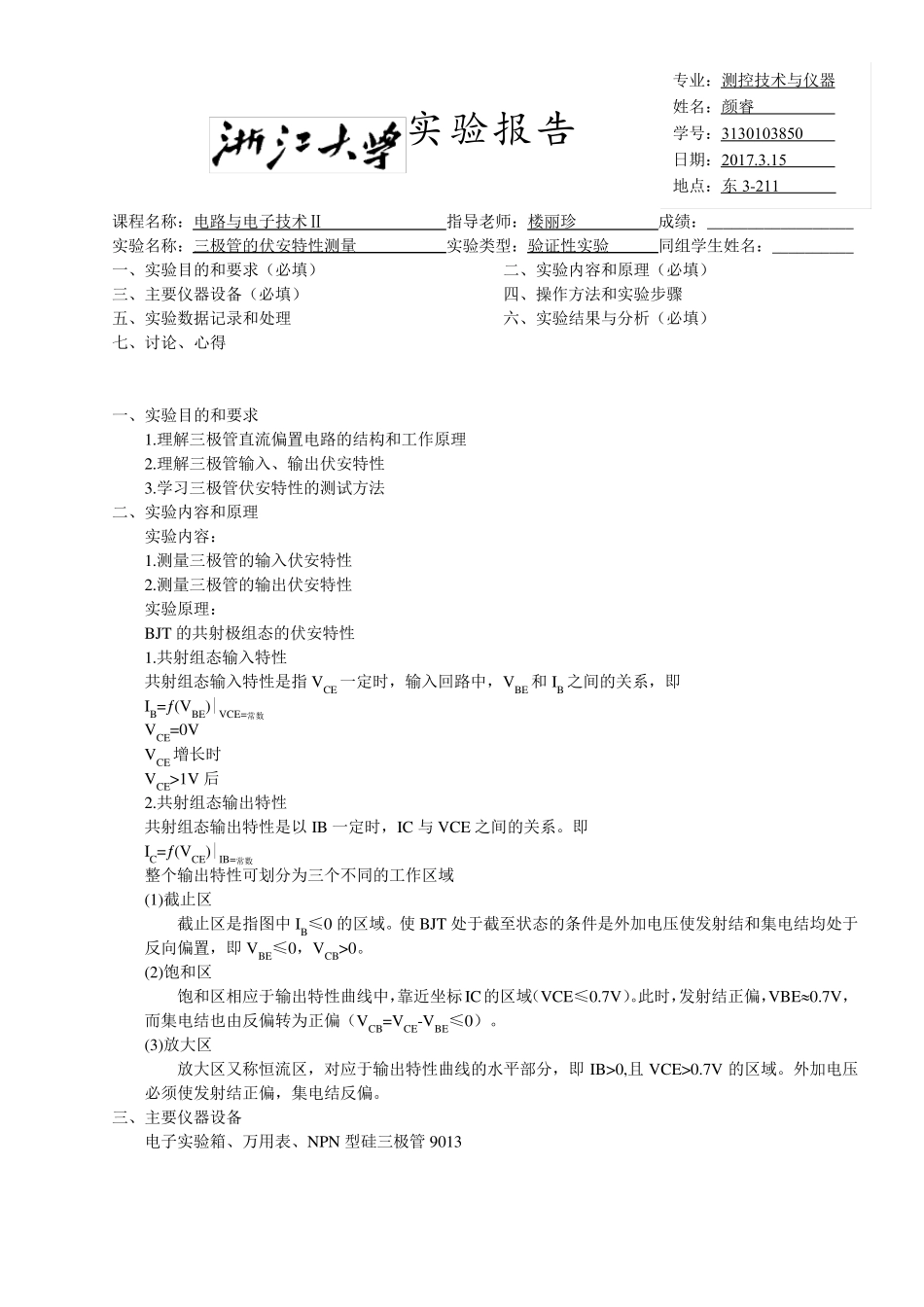

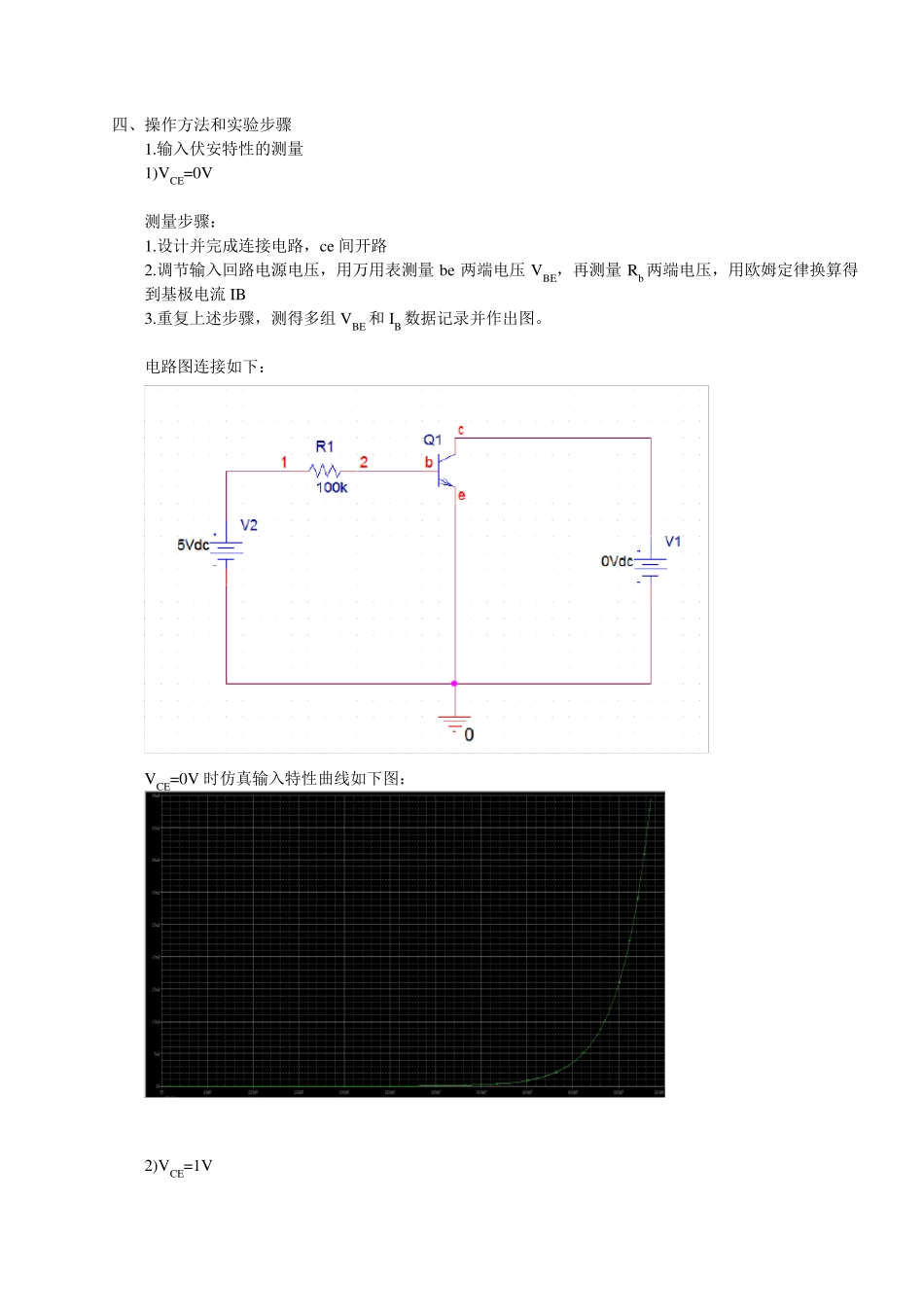

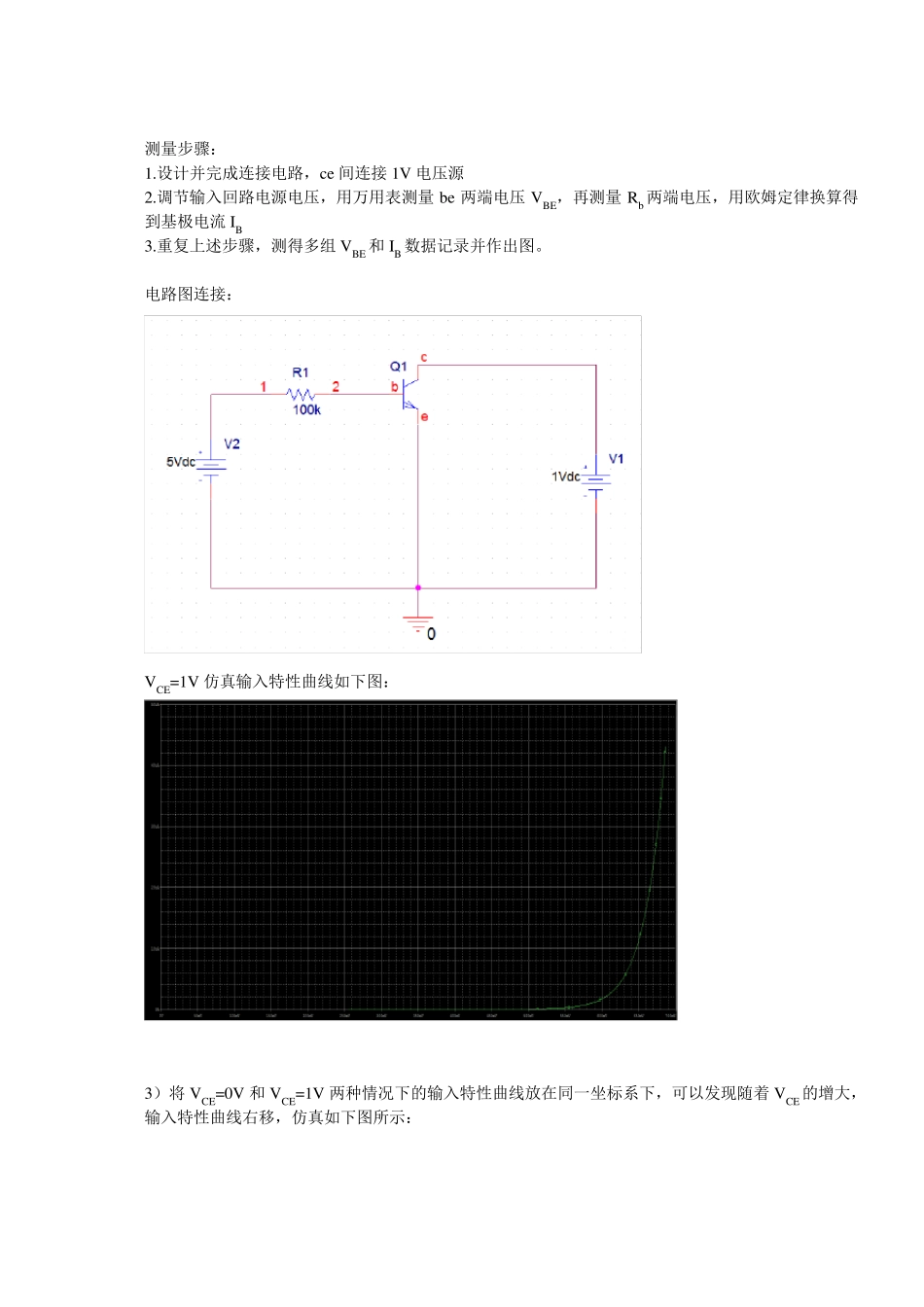

实验报告 课程名称：电路与电子技术Ⅱ 指导老师：楼丽珍 成绩：__________________ 实验名称：三极管的伏安特性测量 实验类型：验证性实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1.理解三极管直流偏置电路的结构和工作原理 2.理解三极管输入、输出伏安特性 3.学习三极管伏安特性的测试方法 二、实验内容和原理 实验内容： 1.测量三极管的输入伏安特性 2.测量三极管的输出伏安特性 实验原理： BJT 的共射极组态的伏安特性 1.共射组态输入特性 共射组态输入特性是指 VCE 一定时，输入回路中，VBE 和 IB 之间的关系，即 IB=(VBE)|VCE=常数 VCE=0V VCE 增长时 VCE>1V 后 2.共射组态输出特性 共射组态输出特性是以 IB 一定时，IC 与VCE 之间的关系。即 IC=(VCE)|IB=常数 整个输出特性可划分为三个不同的工作区域 (1)截止区 截止区是指图中 IB≤0 的区域。使 BJT 处于截至状态的条件是外加电压使发射结和集电结均处于反向偏置，即 VBE≤0，VCB>0。 (2)饱和区 饱和区相应于输出特性曲线中，靠近坐标IC的区域（VCE≤0.7V）。此时，发射结正偏，VBE0.7V，而集电结也由反偏转为正偏（VCB=VCE-VBE≤0）。 (3)放大区 放大区又称恒流区，对应于输出特性曲线的水平部分，即 IB>0,且 VCE>0.7V 的区域。外加电压必须使发射结正偏，集电结反偏。 三、主要仪器设备 电子实验箱、万用表、NPN 型硅三极管 9013 专业：测控技术与仪器 姓名：颜睿 学号：3130103850 日期：2017.3.15 地点：东 3-211 四、操作方法和实验步骤 1.输入伏安特性的测量 1)VCE=0V 测量步骤： 1.设计并完成连接电路，ce 间开路 2.调节输入回路电源电压，用万用表测量 be 两端电压 VBE，再测量 Rb 两端电压，用欧姆定律换算得到基极电流 IB 3.重复上述步骤，测得多组 VBE 和 IB 数据记录并作出图。 电路图连接如下： VCE=0V 时仿真输入特性曲线如下图： 2)VCE=1V 测量步骤： 1.设计并完成连接电路，ce 间连接1V 电压源 2.调节输入回路电源电压，用万用表测量be 两端电压VBE，再测量Rb 两端电压，用欧姆定律换算得到基极电流IB 3.重复上述步骤，测得多组VBE 和IB 数据记录并作出图。 电路图连接...
