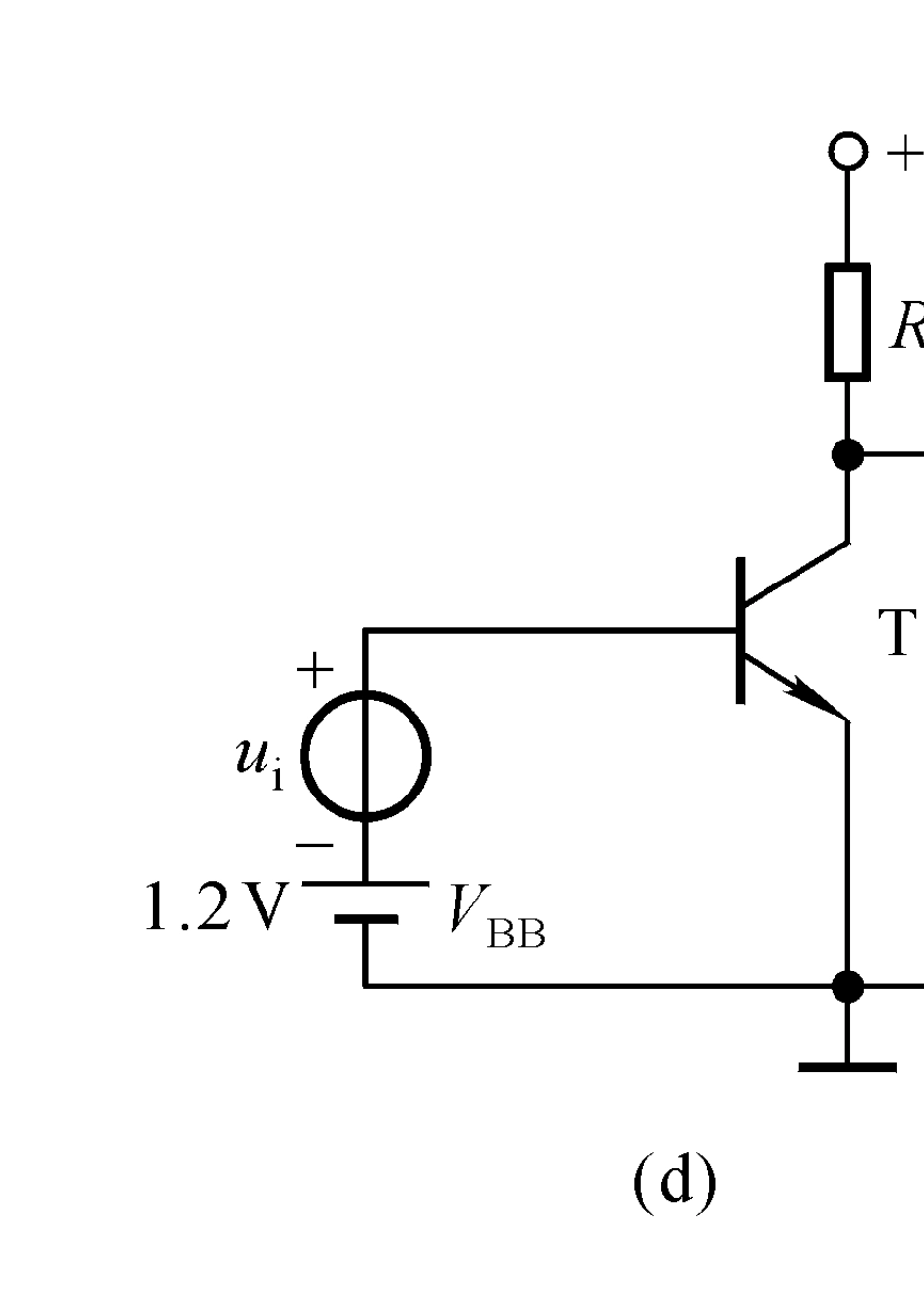

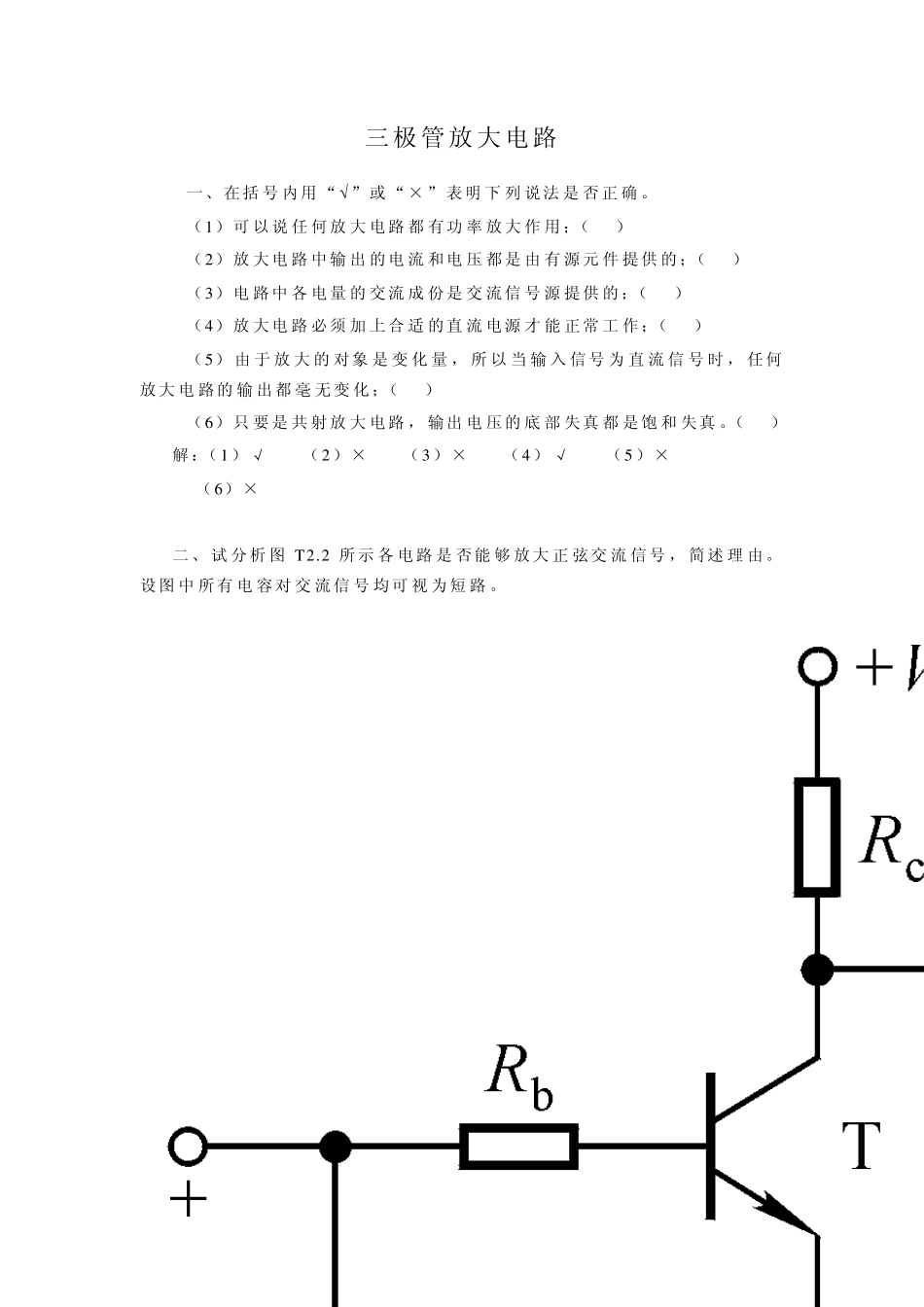

第二章题解－1 三极管放大电路 一、在括号内用“ ”或“×”表明 下 列 说法 是 否正 确 。 （1）可 以说 任 何放大电路都 有功 率 放大作 用；（ ） （2）放大电路中输 出 的电流 和电压 都是 由 有 源元 件 提供 的；（ ） （3）电路中 各 电量 的 交流 成 份是 交 流信 号源 提供 的；（ ） （4）放大电路必须 加 上合 适 的直 流 电源 才 能 正常 工 作；（ ） （5） 由 于 放大的 对象 是 变 化 量 ， 所 以 当 输 入 信号为 直 流 信 号时 ， 任何放大电路的 输 出都 毫 无变 化；（ ） （6）只 要是 共 射放大电路， 输出 电压的 底 部 失真 都 是饱 和 失真 。（ ） 解：（1）√ （2）× （3）× （4） √ （5）× （6）× 二、试 分析 图 T 2.2 所示 各 电路是 否能 够 放大正 弦交 流 信号， 简述 理 由。设图 中 所有 电容对 交 流信 号均可 视 为短 路。 第二章题解－2 图T2.2 解：（a）不能。因 为 输入 信 号 被 VB B 短 路 。 （b）可 能。 （c）不能。 因 为 输 入 信 号 作 用 于 基 极与 地 之 间 ， 不能驮 载 在 静 态 电压之上 ， 必然 失 真。 （d）不能。 晶 体管 将 因发 射 结电 压 过大 而 损 坏。 （e）不能。因 为 输入 信 号 被 C2 短 路。 （f）不能。 因为 输 出信 号 被 VC C 短路 ， 恒为 零 。 （g）可 能。 （h）不合理 。 因 为 G-S 间 电压 将 大于 零 。 （i）不能。 因 为 T 截止 。 第二章题解－3 三、在图T2.3 所示电路中， 已知V CC＝12V，晶体管的＝100，'bR ＝100kΩ 。填空：要求先填文字表达式后填得数。 （1）当iU ＝0V 时，测得UBE Q ＝0.7V，若要基极电流I BQ ＝20μ A， 则'bR 和R W 之和R b＝ ≈ kΩ ； 而 若测得UCE Q＝6V，则R c＝ ≈ kΩ 。 （2）若测得输入 电压有 效 值iU =5m V 时，输出电压 有效 值'oU ＝0.6V， 则电压 放大 倍 数 uA ＝ ≈ 。 若负 载 电阻 R L 值 与 R C 相 等 ，则带 上 负 载 图T2.3 后输出 电压有 效 值oU ＝ ＝ V。 解：（1）3 )( 565 )(BQCEQCCBQBEQCC，；，IUVIUV 。 （2）0.3 120 'oLCLioURRRUU＋；－ 。 四...
